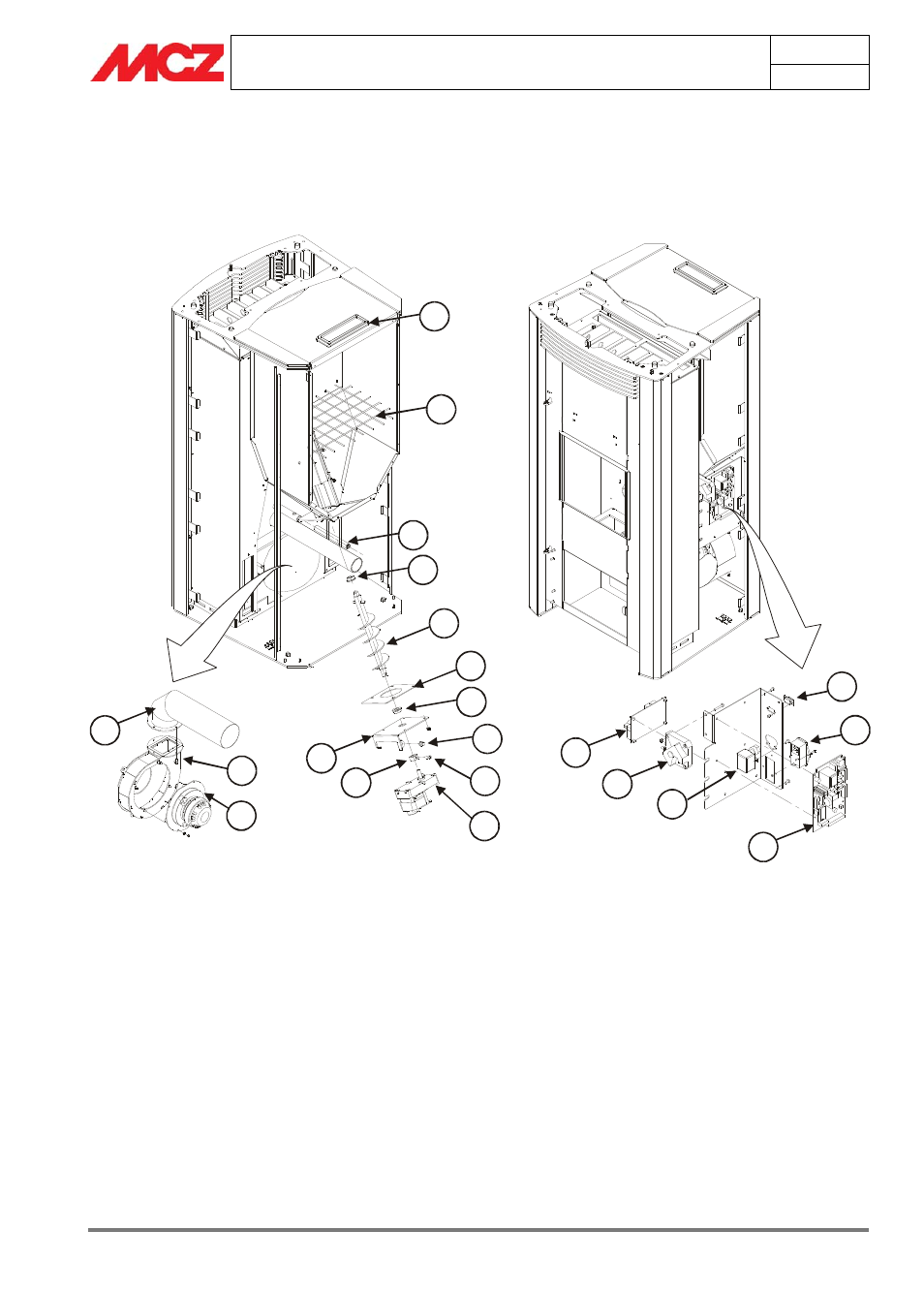

7.3.3. Componenti elettronici e meccanici comuni a POLAR e NOVA
1
2 3
5
4
6
7
8
6
9
10
11
14
13
12
15
16
17
18
19
20
1. Motoriduttore
2. Vite fissaggio motoriduttore
3. Corona fissaggio motoriduttore
4. Gommino paracolpi
5. Base della coclea
6. Boccola graffitata
7. Guarnizione base della coclea
8. Coclea
9. Tubo uscita fumi
10. Ventilatore espulsione fumi
11. Voluta
12. Candeletta accensione pellet
13. Pannello comandi
14. Griglia antintrusione serbatoio pellet
15. Scheda silenziatrice scambiatore
16. Presso stato
17. Scheda madre con microprocessore
18. Presa seriale
19. Interruttore con vano fusibili
