STUFE A PELLET Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
53
Parti di ricambio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

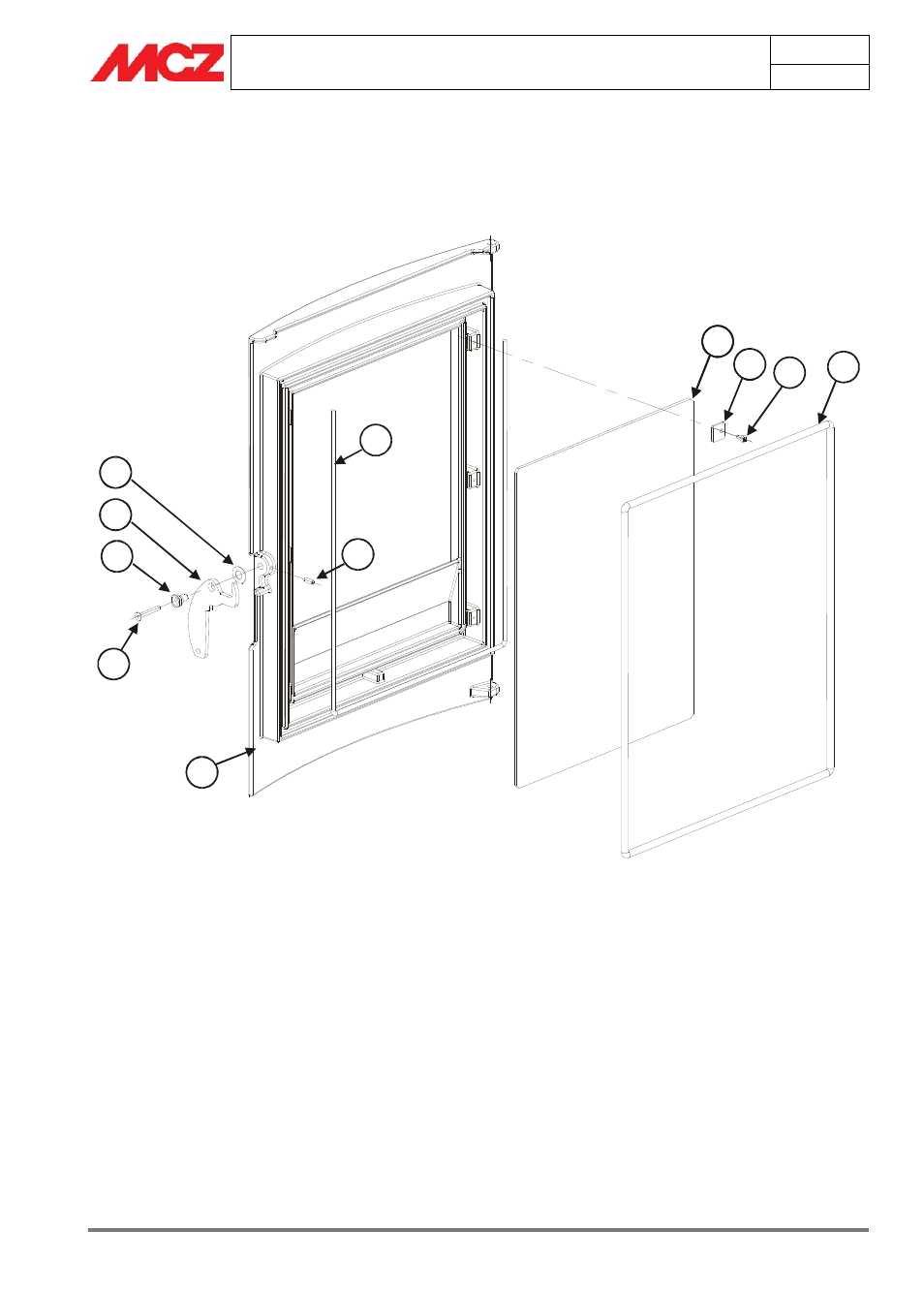

7.3.2. Porta fuoco POLAR e NOVA
1
3
2 4
5
6
7
88
9 11
10
1. Telaio porta in ghisa
2. Vite di finecorsa maniglia
3. Vite di fissaggio maniglia
4. Boccola eccentrica
5. Maniglia
6. Molla a tazza
7. Guarnizione a nastro
8. Vetroceramico
9. Staffa di fissaggio vetroceramico
10. Viti di fissaggio staffa
11. Cordino fibroceramico
