STUFE A PELLET Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
52
Parti di ricambio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

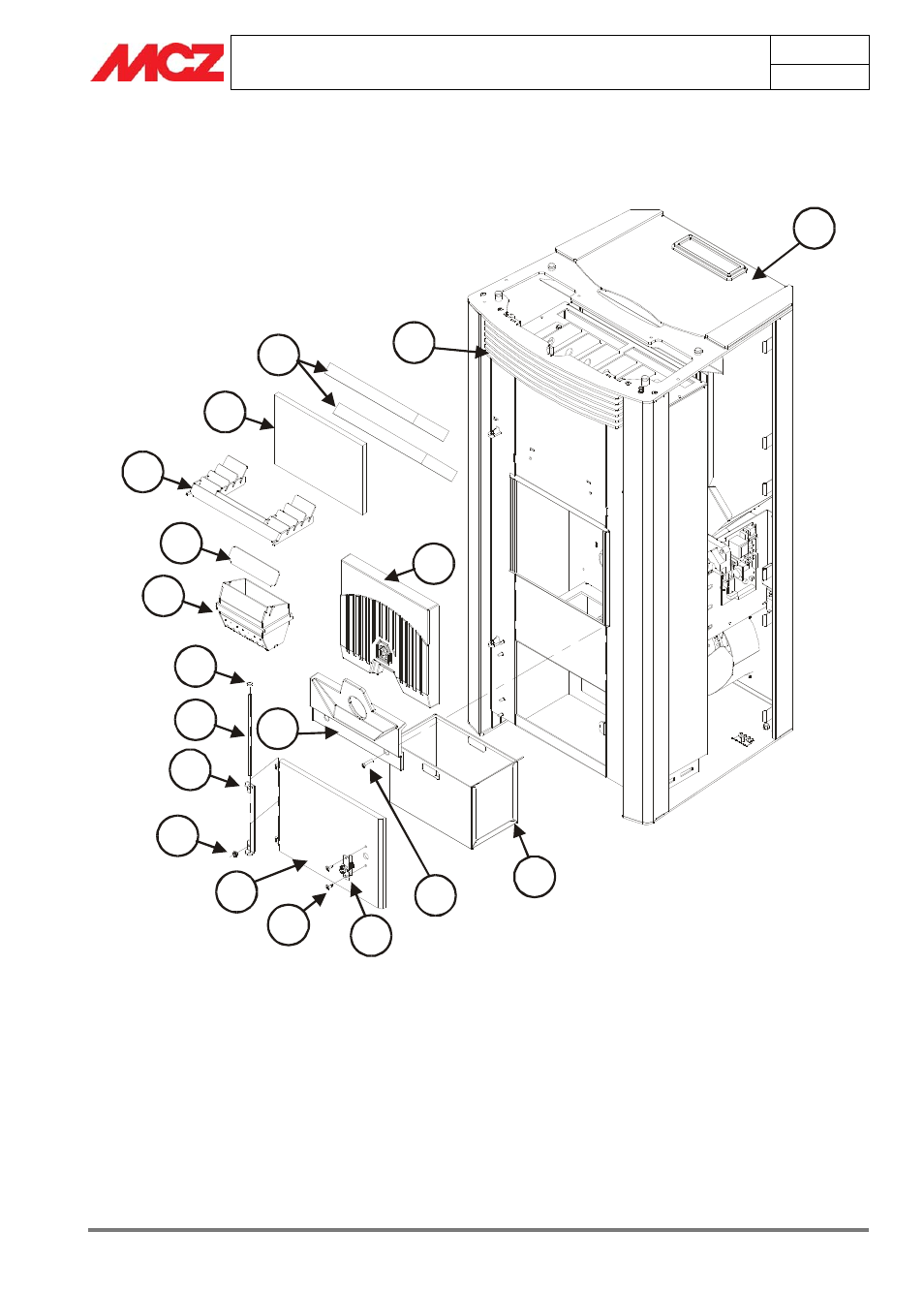

7.3. PARTI DI RICAMBIO
7.3.1. Struttura POLAR e NOVA
3
2
1
4
5
6
7
8
9
10
11
12
14
13
15
16
17
18
1. Serratura porta cassetto cenere
2. Viti di fissaggio serratura porta cassetto cenere
3. Porta cassetto cenere
4. Viti fissaggio cerniere porta cassetto cenere
5. Cerniera porta cassetta cenere
6. Perno cerniera
7. Fissatore perno cerniera
8. Braciere
9. Deflettore breciere 10. Griglia interna in acciaio
11. Pannello in calorite spessore 13 mm
12. Pannello in calorite spessore 25 mm
13. Schiena in ghisa
14. Schiena in Alutec
15. Carter registro aria
16. Viti di fissaggio schiena in ghisa
17. Coperchio serbatoio pellet
18. Giglia frontale uscita aria calda
