Schema elettrico
ATTENZIONE!
Questa operazione va eseguita esclusivamente da
un tecnico specializzato a stufa completamente
fredda e spina elettrica disinserita.
Se si ritiene che una o entrambe le schede elettroni-
che possano essere difettose o necessitino manuten-
zione procedere alla loro rimozione.

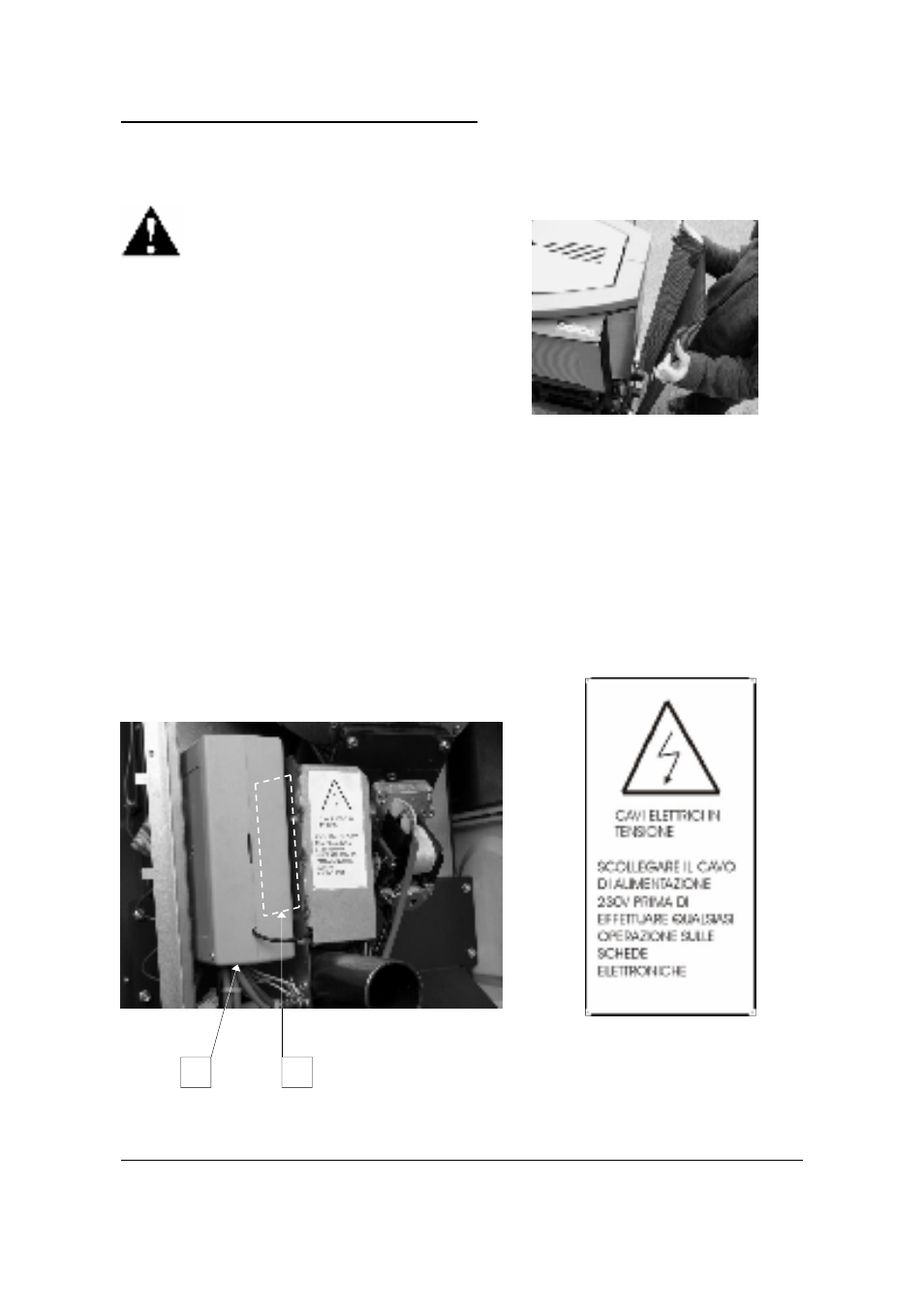

Togliere la protezione posteriore. Fig.38
La scheda madre A è identificabile perché è racchiu-
sa nel contenitore in PVC mentre la scheda che co-
manda lo scambiatore B è protetta su un lato dal sup-
porto angolare delle stesse e su un’altro dal motori-
duttore.
Per ragioni di sicurezza si omette la descrizione delle
fasi che servono per accedere alle suddette schede,
rimandando alla conoscenza dell’installatore quanto e
come è più opportuno operare.
Far pervenire in MCZ Spa la scheda difettosa o ava-
riata.
5.2 Sostituzione e/o manuten-
zione delle schede elettroniche
A
B
45
Fig.38
