MONTAGGIO RIVESTIMENTO IN CERAMICA
Dopo avere letto il paragrafo precedente “Orientamento ceramiche” seguire scrupolosamente le
fasi di seguito descritte.

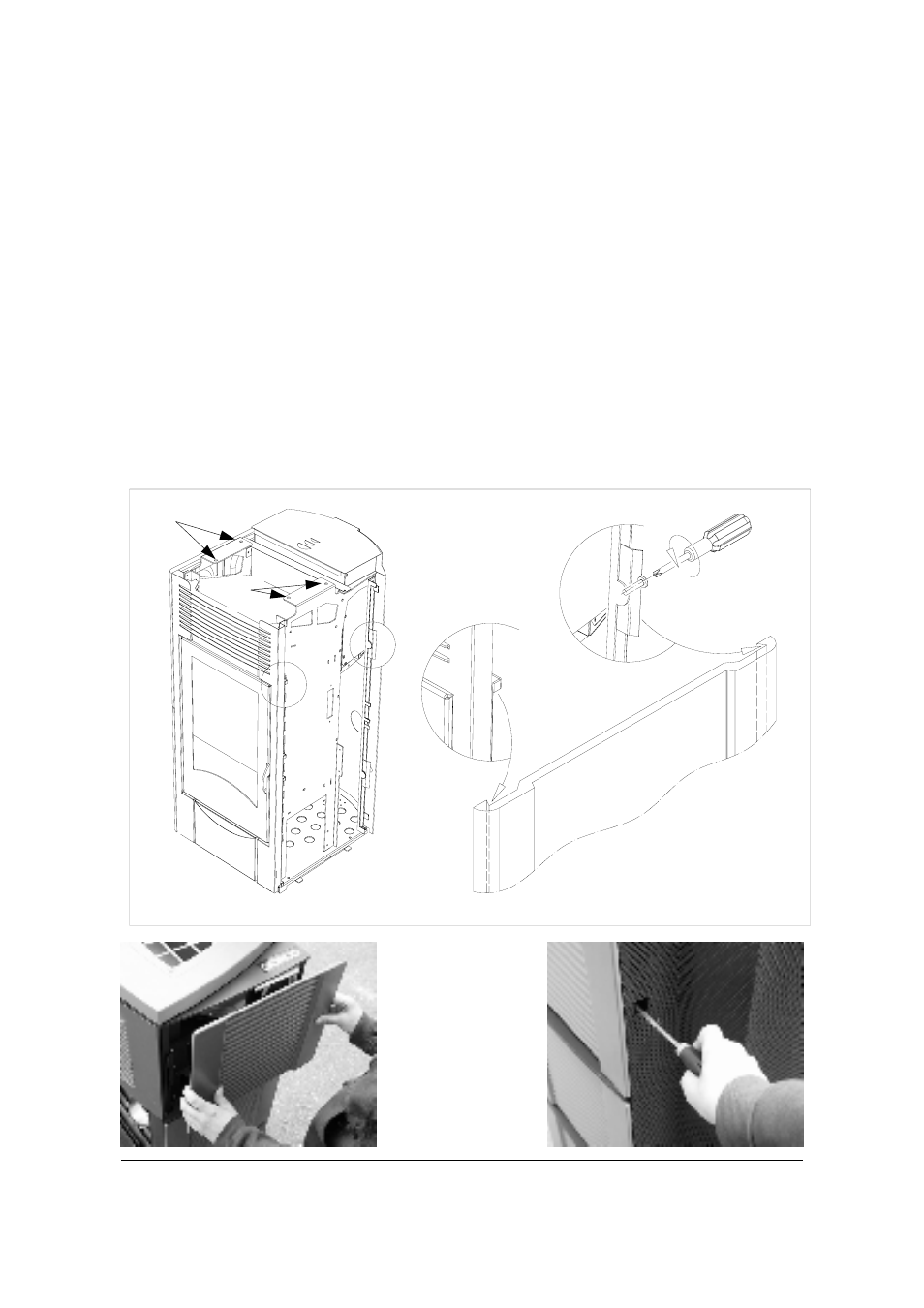

Prendere una piastrella dalla confezione e portarsi lateralmente alla stufa come indicato in fig.10.
Inserire la piastrella in modo che gli agganci fissi anteriori (A) posti sulla stufa vadano nella sede
della piastrella come indicato in fig.11 e seguendo l’ordine progressivo come suggerito alla pagina
prcedente.
Posteriormente agire in modo da inserire gli agganci mobili posteriori (B) nell’apposita sede della
piastrella.Mediante un cacciavite avvitare (non fino a fondo) la vite dell’aggancio in modo da bloc-
care la piastrella.Fig.12 Controllare la rigidezza della stessa e l’allineamento con le altre ricordan-
dosi che la piastrella NON DEVE MAI ESSERE RIGIDAMENTE BLOCCATA.
Montare il top appoggiandolo sui 4 gommini (K) della struttura.
