Installazione
50 cm
Condotto
esterno
isolato
Ispezione
50 cm
Canna fumaria
Sportello per
ispezione
Max 2-3 metri
Pendenza
3-5%
M
in 1.
5-2
m
etr
i

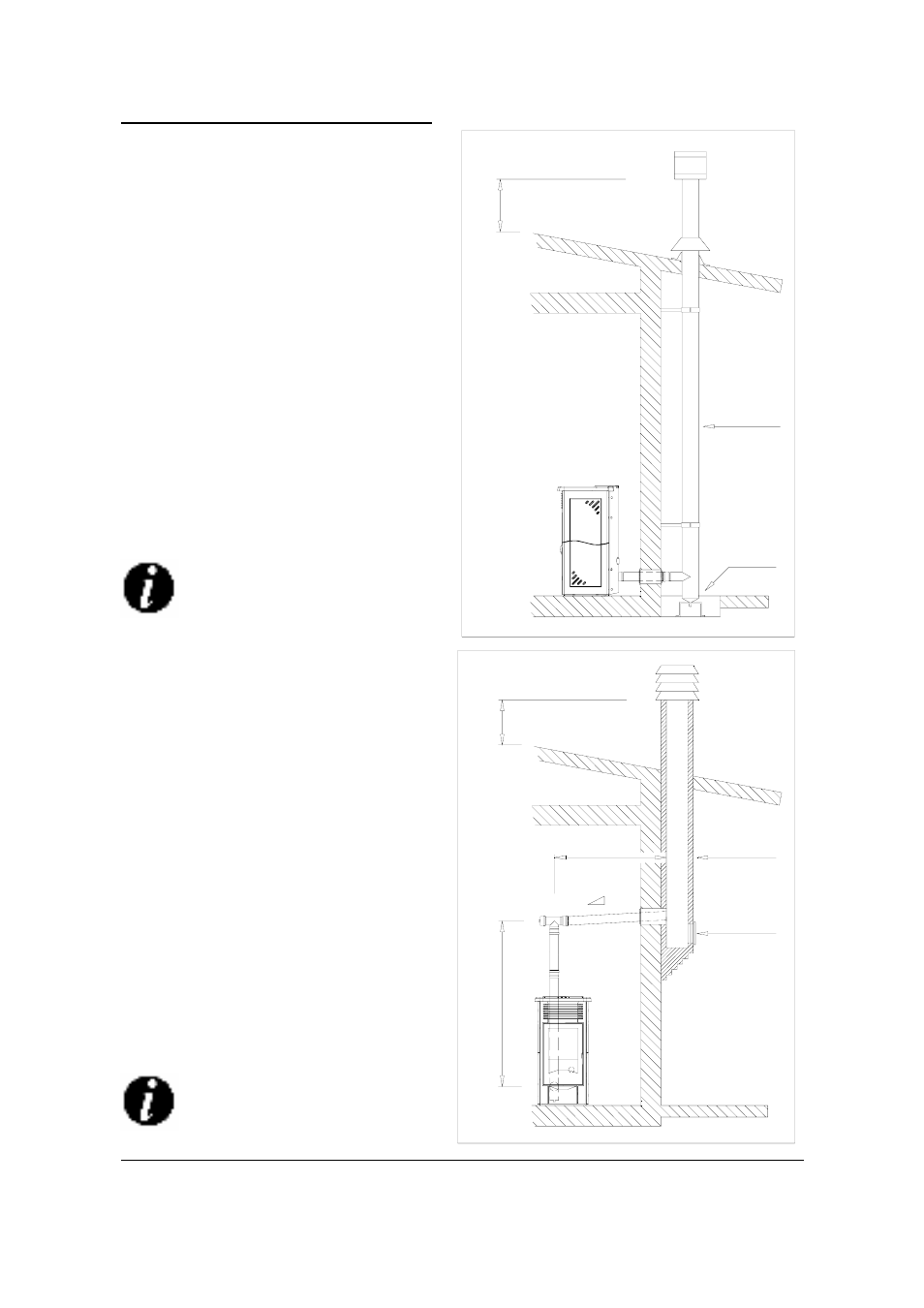

2.6 Collegamento ad un
condotto esterno con tubo
isolato o doppia parete
Il condotto esterno deve avere dimensioni in-
terne minime di cm. 10X10 o diametro 10 cm.
e massime di cm. 20X20 o diametro 20 cm.
Verificare con strumenti adeguati che ci sia un
tiraggio di 12 Pa.Fig.6
Si devono utilizzare solo tubi isolati (doppia
parete) in acciaio inox lisci all’interno (non so-
no ammessi tubi inox flessibili) fissati al muro.
Prevedere alla base del condotto verticale e-
sterno una ispezione per i controlli periodici e
la pulizia che deve essere fatta annualmen-
te.
Eseguire il raccordo alla canna fumaria a tenu-
ta con raccordi e tubi da noi consigliati.
Controllare tassativamente che sia installato
un comignolo antivento secondo le norme vi-
genti (UNI 7129 - 7130 - 9615).
Questo tipo di collegamento anche
in caso di mancanza momentanea
di corrente assicura l’evacuazione
dei fumi.
2.7 Raccordo a canna fu-
maria o a condotto fuma-
rio
Il raccordo fra stufa e canna fumaria o condot-
to fumario, per un buon funzionamento non
deve essere inferiore al 3% di inclinazione, la
lunghezza del tratto orizzontale non deve su-
perare i 2/3 mt. ed il tratto verticale da un
raccordo a T ad un altro (cambio di direzione)
non deve essere inferiore a 1,5 mt.
Verificare con strumenti adeguati che ci sia un
tiraggio min. di 12 Pa.Fig.7
Prevedere alla base della canna fumaria una
ispezione per i controllo periodi e la pulizia
che deve essere fatta annualmente.
Eseguire il raccordo alla canna fumaria a te-
nuta con raccordi e tubi da noi consigliati.
Controllare tassativamente che sia installato
un comignolo antivento secondo le norme
vigenti (UNI 7129 - 7130 - 9615).
18
Fig.6
Fig.7
Questo tipo di collegamento anche
in caso di mancanza momentanea
di corrente assicura l’evacuazione
dei fumi.
