IT-17

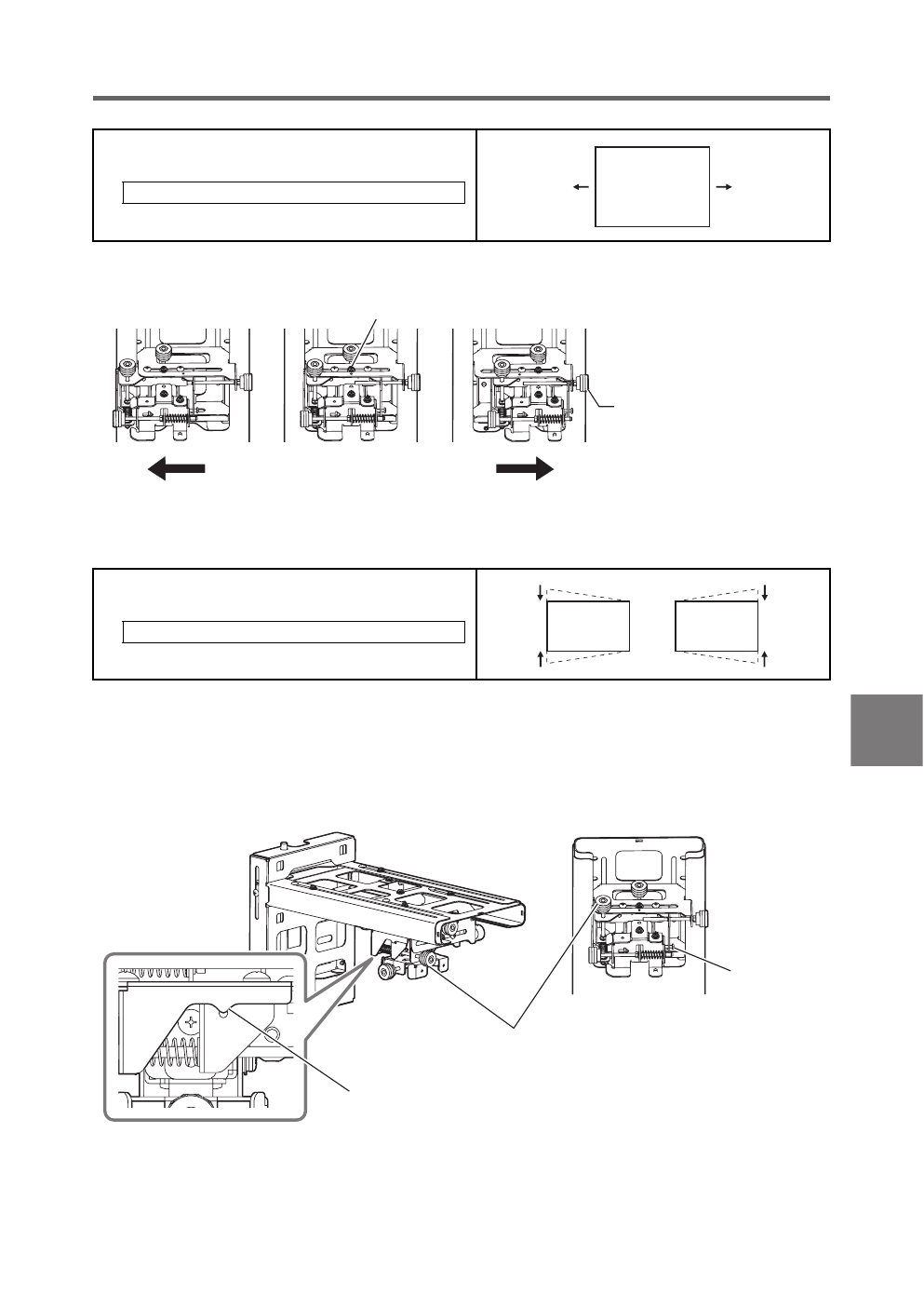

Regolazione della posizione, elevazione e angolo
Dopo l’allentamento della vite di fissaggio e l’esecuzione delle regolazioni con la manopola di
regolazione, stringere la vite di fissaggio in modo sicuro.
1. Allentare la vite di posizionamento.
2. Usare la manopola di regolazione per regolare l’angolo di rotazione.
3. Stringere la vite di regolazione finché la sua punta non viene a contatto con la staffa
interna.
5 Regolazione della posizione orizzontale
dell’area di proiezione
Gamma di regolazione: ±30 mm
6 Regolazione dell’angolo di rotazione dell’area di
proiezione
Gamma di regolazione: ±5°
Manopola di regolazione
Posizione centrale: Il foro piccolo sotto lo slot
per la vite di fissaggio indica la posizione
centrale.
Vite di fissaggio
Manopola di regolazione
Vite di
posizionamento
Posizione centrale: Quando l’indicatore è allineato con il foro piccolo.
