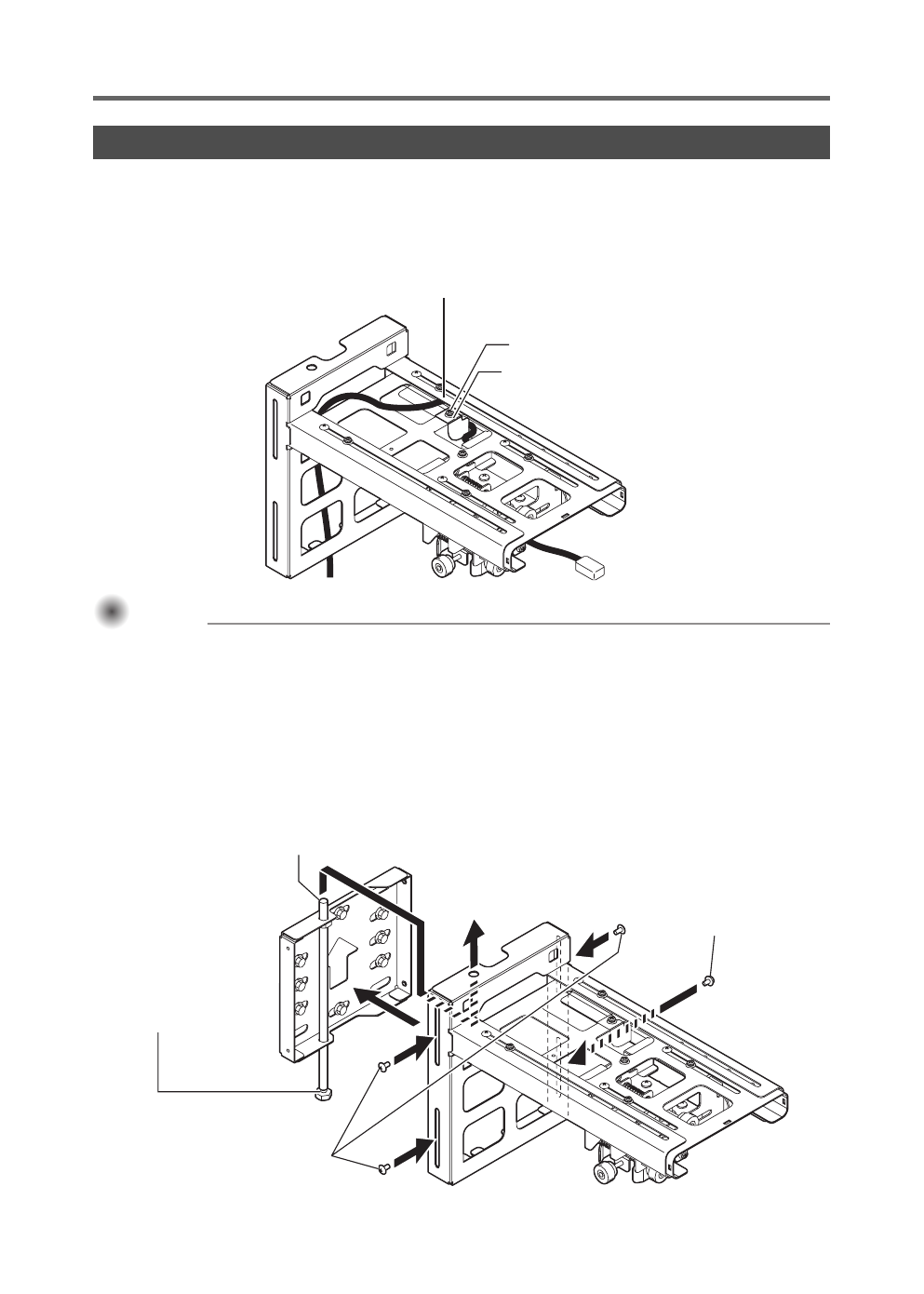

Installazione della staffa di montaggio a parete
IT-10
1.
Rimuovere la vite e quindi rimuovere la staffa guida cavo.
2.
Passare il cavo attraverso la staffa principale.
3. Rimettere la staffa guida cavo alla sua posizione originale e fissarla con la vite.
Importante! Importante! Importante!
z Far passare il cavo come viene mostrato sopra, prestando attenzione a non danneggiarlo.
z Non tentare di forzare il cavo attraverso il braccio.
4. Riapplicare l’unità staffa alla sua posizione originale nella piastra di ancoraggio a
parete, e quindi stringere le quattro viti per fissarla in posizione. Stringere i tre bulloni
con spalla in modo sicuro e stringere leggermente la vite con rondella elastica.
z La staffa potrà spostarsi verso l’alto e il basso anche dopo che i bulloni con spalla sono stretti.
z Usare la vite con rondella elastica alla posizione mostrata nell’illustrazione. Si utilizzerà questa vite
quando si eseguirà la regolazione di altezza successivamente, quindi stringerla leggermente in
questo momento.
3. Applicare l’unità staffa alla piastra di ancoraggio a parete.
Passare il cavo attraverso il braccio.
Fissare il cavo con le staffe guida cavo.
Vite
Inserire la vite di regolazione verticale della piastra di ancoraggio a parete nei fori della staffa.
Vite con rondella elastica
(M5 × 10)
Bulloni con spalla × 3
(Bulloni con distanziatori)
Slittare la scanalatura sotto la
testa della vite di regolazione
verticale nel ritaglio a forma
ad U della staffa.
