Regolazione della posizione, elevazione e angolo
IT-16
Dopo l’allentamento della vite di fissaggio e l’esecuzione delle regolazioni con la manopola di
regolazione, stringere la vite di fissaggio in modo sicuro.
Dopo l’allentamento della vite di fissaggio e l’esecuzione delle regolazioni con la manopola di
regolazione, stringere la vite di fissaggio in modo sicuro.

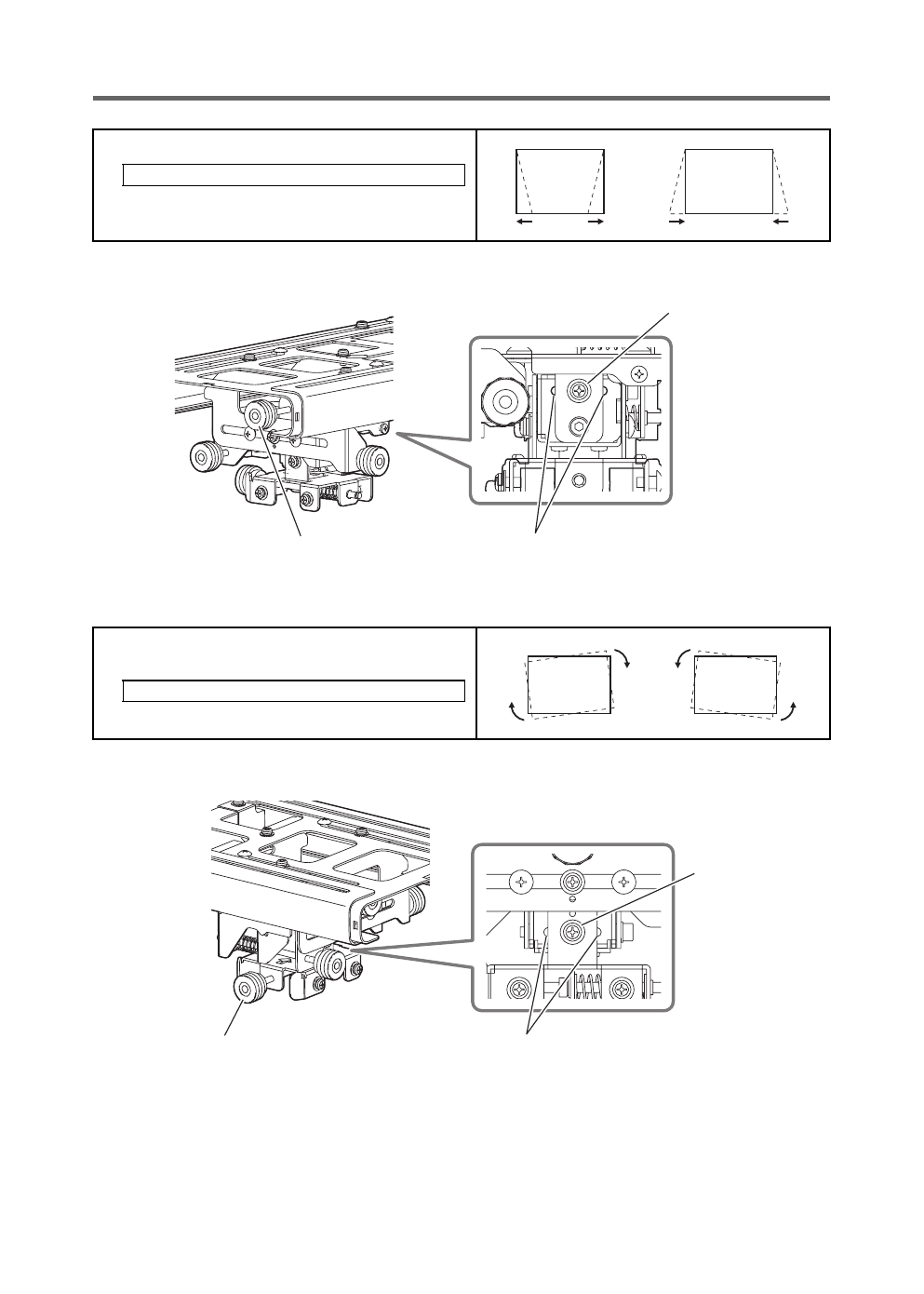

3 Regolazione dell’angolo verticale del prodotto
Gamma di regolazione: ±3°
4 Regolazione dell’angolo orizzontale del
prodotto
Gamma di regolazione: ±5°
vite di fissaggio
Posizione centrale: Fori a destra e a sinistra ugualmente visibili Manopola di regolazione
Manopola di regolazione
vite di fissaggio
Posizione centrale: Fori a destra e a sinistra ugualmente visibili
