I-37
H 8
3 Ruotare la vite di regolazione altezza 7 fino a quando
essa sostiene la traversa D, evitando che la traversa si
pieghi quando si premono i pedali (Figura 5).
IMPORTANTE!
• Accertarsi di ruotare la vite di regolazione altezza 7 e di eseguire il
procedimento di regolazione sopra descritto prima di premere i
pedali. Se non si fa ciò, la traversa D potrebbe subire danni.

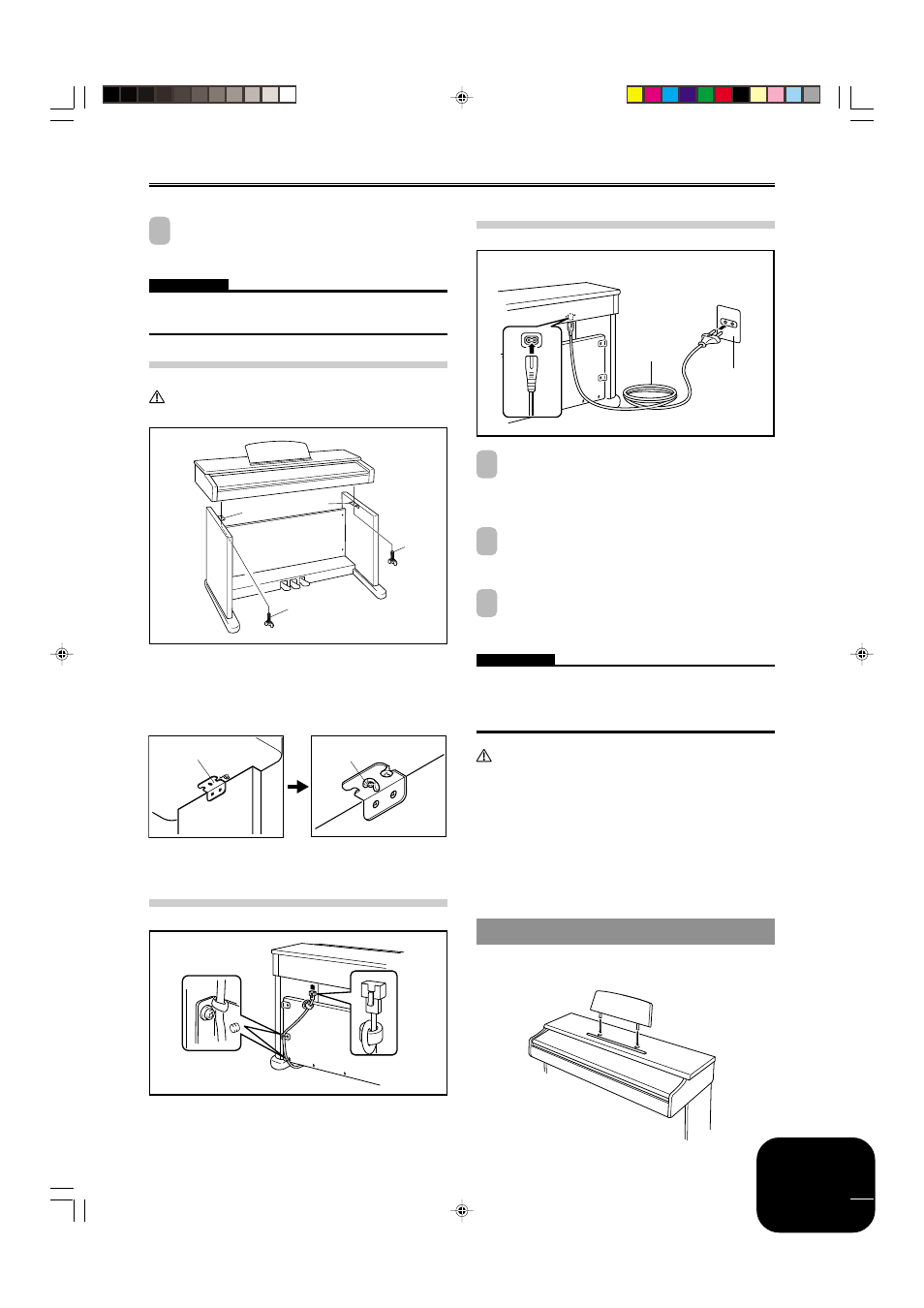

2 Installazione della tastiera sul supporto
ATTENZIONE
• Fare attenzione a non stringersi le dita fra la tastiera e il supporto!
Istruzioni per il montaggio
Accertarsi di fissare saldamente la tastiera al supporto usando i bulloni
ad alette H (Figura 6).
• Infilare le viti sul fondo della tastiera nelle fessure sui due cantonali
d’angolo 8. Quindi, fissare la tastiera al supporto con i due bulloni
ad alette H (Figura 7).
• I bulloni ad alette trattengono la tastiera evitando che scivoli dal
supporto. Accertarsi di fissare sempre la tastiera con i bulloni ad
alette.
3 Collegamento del pedale
Posizionare la spina del pedale come mostrato nella Figura 8 ed inserirla
nel connettore per pedale sul fondo del piano digitale. Fissare il cavo
del pedale al montante del supporto usando i fermagli (Figura 8).
4 Collegamento ad una fonte di alimentazione
1 Controllare che il pulsante POWER del piano digitale
sia nella posizione di spegnimento (OFF). Se è nella
posizione di accensione (ON), premere il pulsante per
spegnere lo strumento.
2 Collegare un capo del cavo di alimentazione in
dotazione al piano digitale alla presa sul fondo del piano
digitale.*
3 Collegare l’altro capo del cavo di alimentazione del piano
digitale ad una presa di corrente a muro (Figura 9).
* Vale per l’AP-80RV.
IMPORTANTE!
• La forma del cavo di alimentazione del piano digitale e quella della
presa di corrente a muro differiscono a seconda dei paesi o delle
regioni. Le illustrazioni sono soltanto degli esempi.
• Sull’AP-80R, il cavo di alimentazione è fissato al fondo dello
strumento.
ATTENZIONE
• Le viti usate per montare il supporto possono allentarsi dopo un
lungo periodo a causa di mutamenti di temperatura e umidità, o a
causa delle vibrazioni prodotte dall’uso normale dello strumento,
ecc. Controllare periodicamente le viti usate per fissare il supporto e
i bulloni ad alette usati per fissare il supporto e il piano digitale, e
stringerli ogni volta che è necessario.
Presa di corrente
• Per alimentare il piano digitale, usare una presa di corrente cui si
possa accedere facilmente quando si collega o si scollega il cavo di
alimentazione.
Applicazione del leggio per spartiti
Installare il leggio per spartiti inserendo i suoi pioli nei fori sulla parte
superiore del piano.
Figura 7
Davanti
Retro
429A-I-039A
8
H
H
8
Figura 6
Spina del pedale
Fermaglio
Figura 8
Cavo di
alimentazione
Presa a muro
di corrente
domestica
Figura 9
