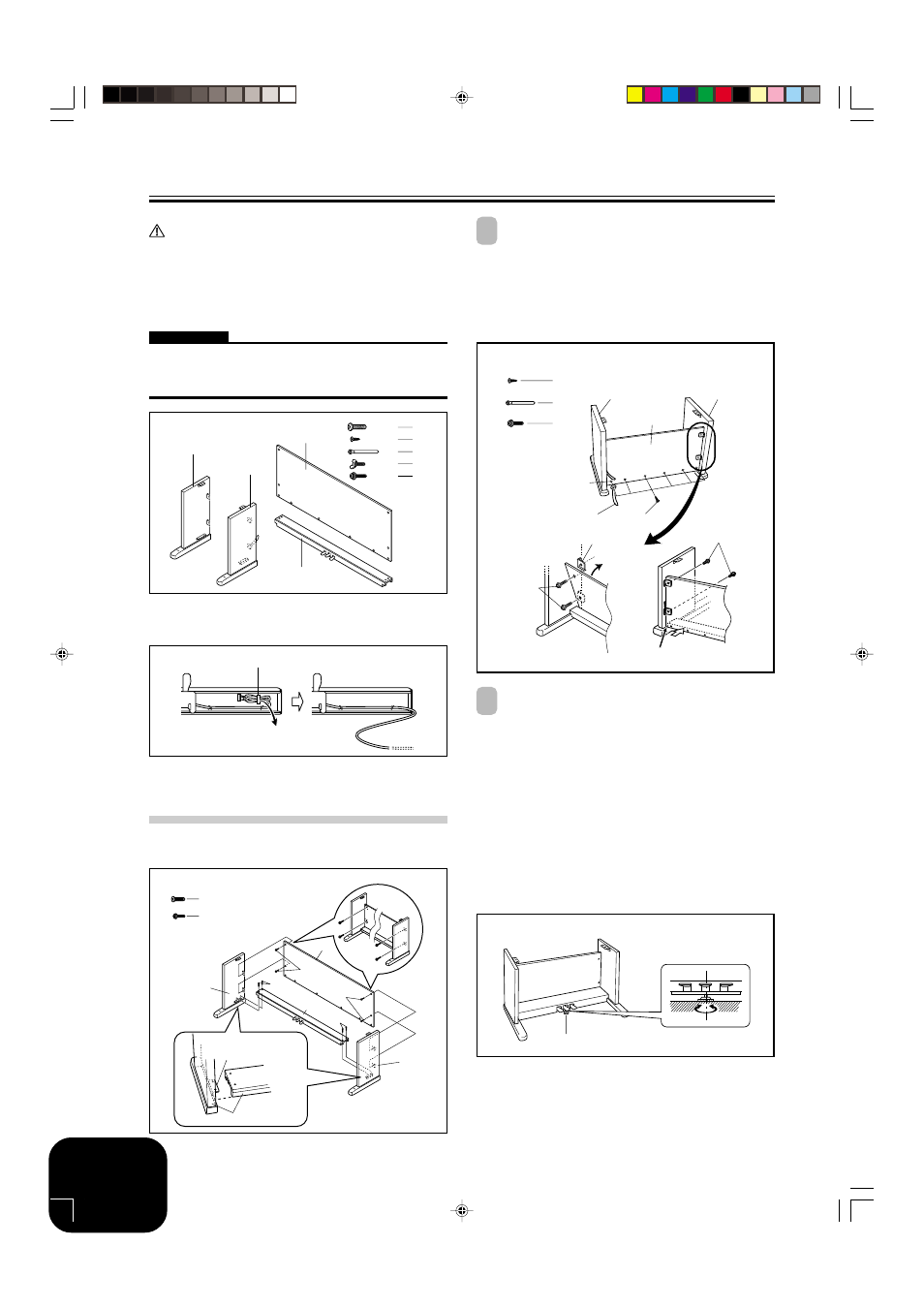

Istruzioni per il montaggio
ATTENZIONE
• Fare particolare attenzione ad evitare di ferirsi quando si installano
i piedi e i pedali, e quando si installa la tastiera sul supporto.
• Quando si effettua il montaggio, accertarsi che il coperchio scorrevole
della tastiera sul corpo del piano digitale sia completamente chiuso. Se
il coperchio viene lasciato aperto durante il montaggio, esso potrebbe
chiudersi improvvisamente e come conseguenza le dita potrebbero
rimanere strette fra il corpo del piano digitale e il coperchio.
IMPORTANTE!
• Accertarsi di montare il supporto su una superficie orizzontale.
• A questo supporto non sono forniti in dotazione gli attrezzi necessari
per il montaggio. Per il montaggio è necessario procurarsi un
cacciavite con punta a croce (+) (Phillips) grande.
• Controllare le parti fornite in dotazione per accertarsi che tutti i pezzi
mostrati nella Figura 1 (da A a I) siano presenti. Tutte le viti si trovano
in una bustina di plastica all’interno del cartone di imballaggio.
• Prima di iniziare il montaggio vero e proprio del supporto, slacciare
il fermaglio situato nel punto 1 (Figura 2) in cui il cavo del pedale
fuoriesce dal retro della traversa D.
1 Montaggio del supporto
Fare riferimento alle Figure 3, 4 e 5 quando si monta il supporto secondo
il seguente procedimento.
1 Applicare i montanti laterali A e B alla traversa D
usando le quattro viti E (Figura 3).
• Quando si uniscono i due pezzi contrassegnati da 2, i pezzi
di metallo 3 sull’interno del montanti laterali A e B devono
infilarsi nelle fessure alle estremità della traversa D. Accertarsi
che i pezzi di metallo si infilino nelle fessure fino in fondo. In
caso contrario, i pezzi di metalli 3 e le viti E non
combaceranno correttamente, e come conseguenza di ciò le
viti potrebbero spanarsi.
Figura 3
Traversa
Montante laterale
2 Applicare il pannello posteriore C alle staffe 4 e alla
traversa D. Notare che il pannello posteriore C deve
essere installato in modo che esso venga a trovarsi
davanti alle staffe 4 (Figura 4). Usare le quattro viti I
e le sei viti F per fissare il pannello posteriore in
posizione (Figure 3 e 4). Notare che si deve installare
anche il fermaglio G a questo punto come mostrato
nell’illustrazione.
• Innanzitutto, installare le viti I più in alto sui lati sinistro e
destro del pannello posteriore C. Notare che si deve infilare
il fermaglio G sulla vite F al punto 5 prima di avvitare la
vite F.
• Il pannello posteriore C deve poggiare sui piedi dei montanti
laterali A e B come indicato da 6 nell’illustrazione. Premere
il pannello posteriore C contro la traversa D quando si
installano le viti I.
Figura 5
Figura 4
D
C
×4
×6
×1
×2 E
F
G
H
I
×4
A
B
Figura 1
1
Figura 2
5
4
6
F
C
F G
I
I
A B
G
I
(Retro)
7
