8 Touch display di Sunny Central
8.1 Spiegazione dei simboli
Il touch display di Sunny Central consente di visualizzare i valori attuali e i parametri impostati.
Toccando i simboli presenti sul display si attivano le corrispondenti funzioni.
Il display è suddiviso in 3 aree.

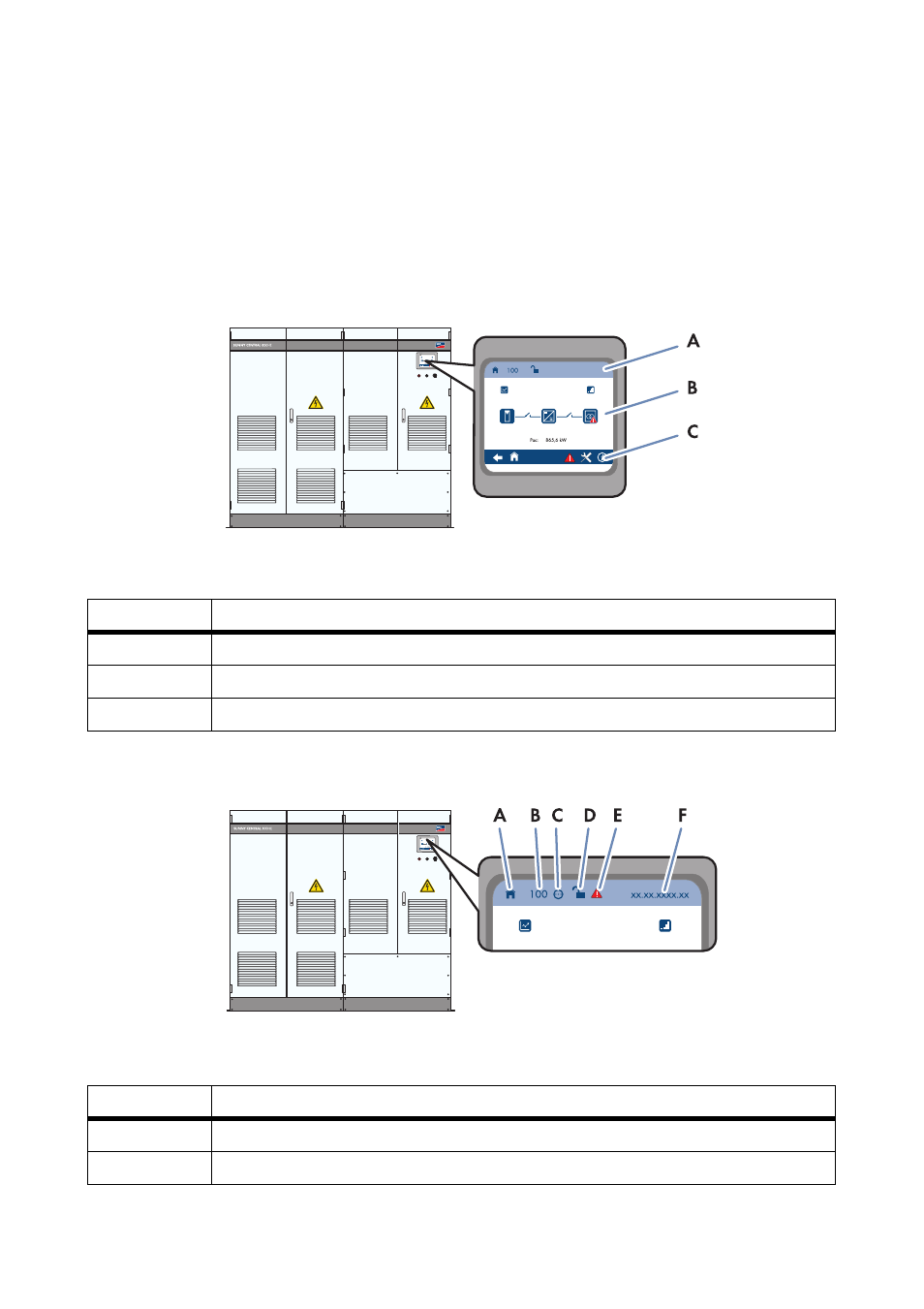

Figura 24: aree del touch display
Riga delle informazioni di stato
Figura 25: suddivisione della riga delle informazioni di stato
Oggetto
Descrizione
A
Riga delle informazioni di stato
B
Campo delle informazioni
C
Riga di navigazione
Oggetto
Descrizione
A
Simbolo del menu attivo
B
Numero del menu attivo
