sotto la soglia di allarme impostata nell'apparecchio di monitoraggio dell'isolamento sul display
o tramite gli indicatori luminosi viene emessa un'avvertenza. In questa maniera è possibile
adottare dei provvedimenti prima che si verifichino guasti che mettono a repentaglio
l'incolumità delle persone ad es. tramite la formazione di correnti striscianti oppure che portano
all'avaria dell'impianto. Se la resistenza di isolamento scende sotto la soglia di allarme
l'impianto potrebbe spegnersi. È possibile impostare lo spegnimento in caso di guasto tramite il
parametro "IsoErrIgn".
3.5.2 GFDI
A seconda dell'opzione scelta al momento dell'ordine il monitoraggio della dispersione verso terra in
Sunny Central avviene tramite GFDI (Ground Fault Detection Interruption). Tale metodo prevede che
un polo del generatore FV venga messo a terra.
Come GFDI viene utilizzato un interruttore di protezione di linea ad alte prestazioni con corrente di
intervento regolabile in curva K. Il GFDI viene integrato nell'inverter e viene allacciato tra una sbarra
collettrice di ingresso e la sbarra del conduttore di protezione.

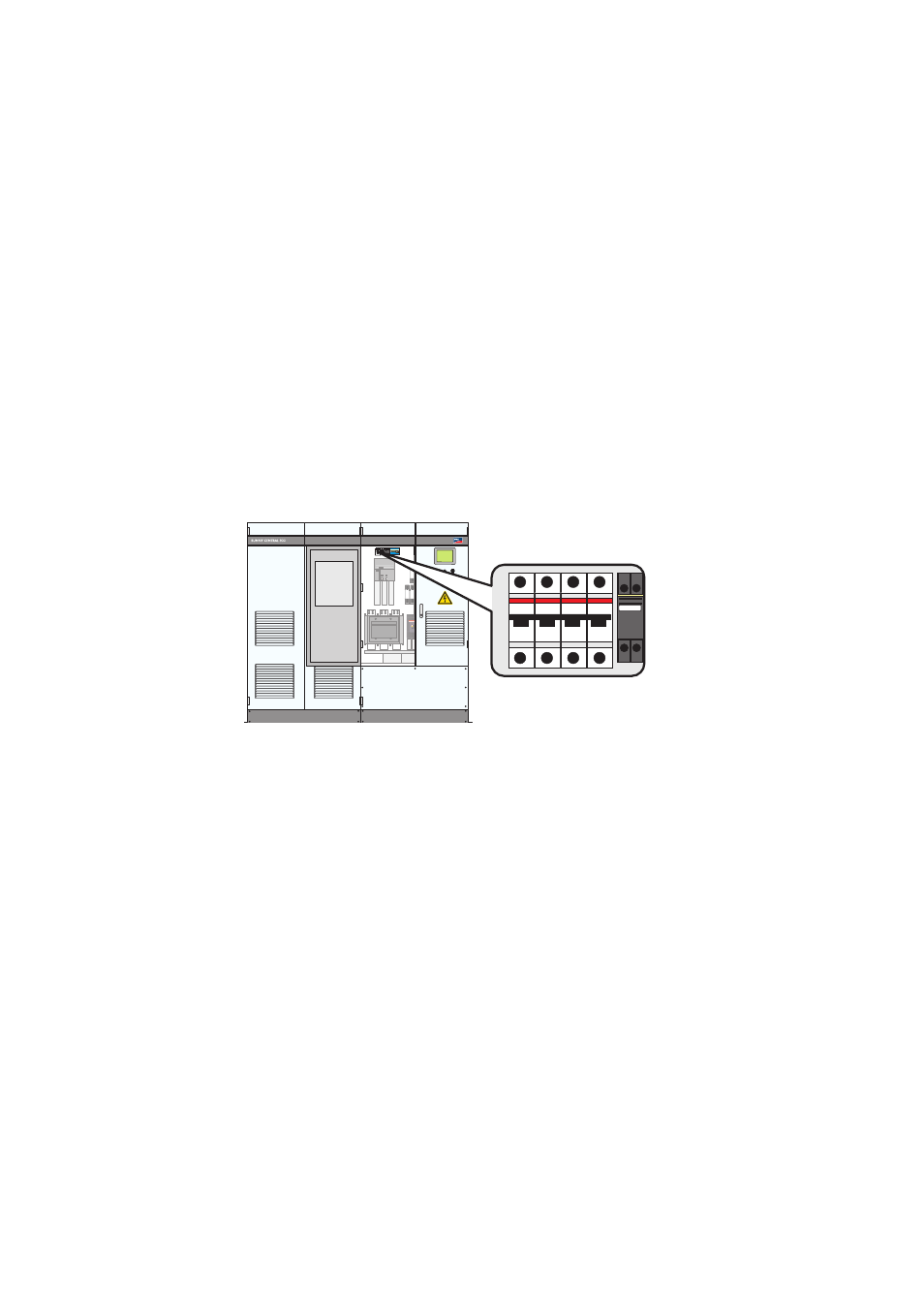

Figura 7: GFDI nel Sunny Central
Dispersione verso terra del polo non messo a terra
Quando si verifica una dispersione verso terra del polo non messo a terra del generatore FV una
corrente di guasto scorre verso il polo collegato a terra passando per il GFDI e provocandone
l'attivazione. La corrente di guasto viene interrotta e il generatore FV viene messo a terra in modo non
definito attraverso la dispersione verso terra.
Quando il GFDI si attiva l'inverter viene disattivato tramite il monitoraggio dell'isolamento ed è
necessario eliminare il guasto di isolamento.
Dispersione verso terra del polo messo a terra
Il GFDI viene bypassato quando la dispersione verso terra si verifica sul polo messo a terra del
generatore FV. La dispersione verso terra del polo messo a terra non può essere individuata con
sicurezza. Quando una dispersione verso terra si verifica sul polo messo a terra e non viene rilevata
essa costituisce un fattore di rischio. Un'ulteriore dispersione verso terra sul polo non collegato a terra
provoca l'insorgenza di correnti di guasto elevate che non vengono interrotte dal GFDI. Per questo
motivo ne sistemi con messa a terra si consiglia di utilizzare anche un dispositivo di monitoraggio
della messa a terra che consente di verificare l'isolamento a intervalli regolari.
