3 Descrizione del prodotto SMA Solar Technology AG
30 SCxxxHE-20-BE-BIT111210 Manuale d’uso
3.6 Gestione della sicurezza di rete
3.6.1 Requisiti
In Germania gli impianti fotovoltaici con più di 100 kWp di potenza allacciata devono contribuire
alla gestione dell'immissione dell'energia in rete e della sicurezza di rete. Ciò comporta innanzitutto
la possibilità per il gestore della rete di limitare a distanza la potenza dell’impianto FV e di azzerarla
in casi critici per un breve periodo di tempo. I comandi corrispondenti del gestore di rete devono
essere comunicati in modo veloce e affidabile a Sunny Central, il quale deve poi applicarli con
altrettanta rapidità.

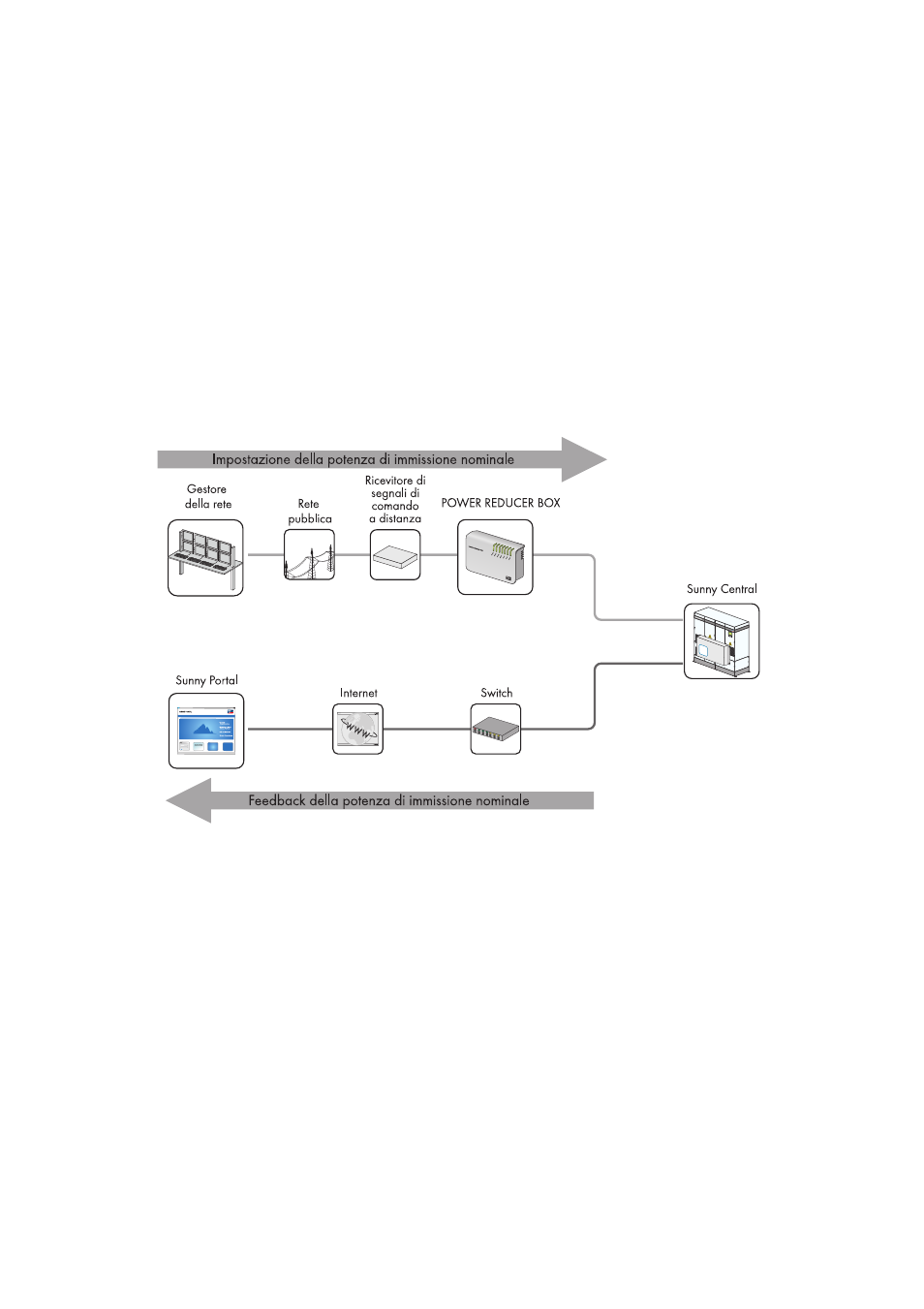

La figura seguente mostra il processo di messa in pratica delle impostazioni del gestore di rete. Le
impostazioni del gestore di rete vengono trasmesse all'inverter tramite Power Reducer Box.
Figura 11: principio dell'integrazione di rete
In alternativa a Power Reducer Box esistono altre 2 possibilità per soddisfare i requisiti di gestione
della sicurezza di rete:
• Ricezione dei segnali tramite 2 ingressi analogici su Sunny Central
• Configurazione manuale delle impostazioni tramite parametri
3.6.2 Limitazione della potenza attiva
La potenza attiva può essere limitata mediante 5 procedure indipendentemente dalla frequenza di
rete. La limitazione può essere impostata tramite un parametro oppure essere inviata dal gestore di
rete come segnale esterno.
Inoltre è possibile limitare la potenza attiva in base alla frequenza di rete.
