3. Misurare la tensione sull’uscita della tensione di alimentazione fra L1 ed N.
☑ La tensione è di circa 230 V.
✖ La tensione si discosta significativamente?
• Contattare il Servizio di assistenza tecnica SMA.
4. Misurare la tensione sull’uscita della tensione di alimentazione dell’UPS su -X400 morsetto 5 e -X402 morsetto 5.
☑ La tensione è di circa 24 V.
✖ La tensione si discosta significativamente?
• Contattare il Servizio di assistenza tecnica SMA.
5. Disinserire la tensione di alimentazione (v. cap. 4.2.4, pag. 27).
6. Fermare il tempo finché l’unità di comunicazione non si disattiva.
☑ L’unità di comunicazione si disattiva dopo almeno 15 secondi.
✖ L’unità di comunicazione si disattiva prima?
• Contattare il Servizio di assistenza tecnica SMA.
6.4.18 Verifica del dispositivo di disconnessione CA
Su richiesta l’inverter è dotato di un dispositivo di disconnessione CA. Se viene montato un interruttore di potenza della
società ABB, è necessario verificare quest’ultimo. Se viene montato un interruttore di potenza della società LS Industrial
Systems, non è necessario sottoporlo a verifica.

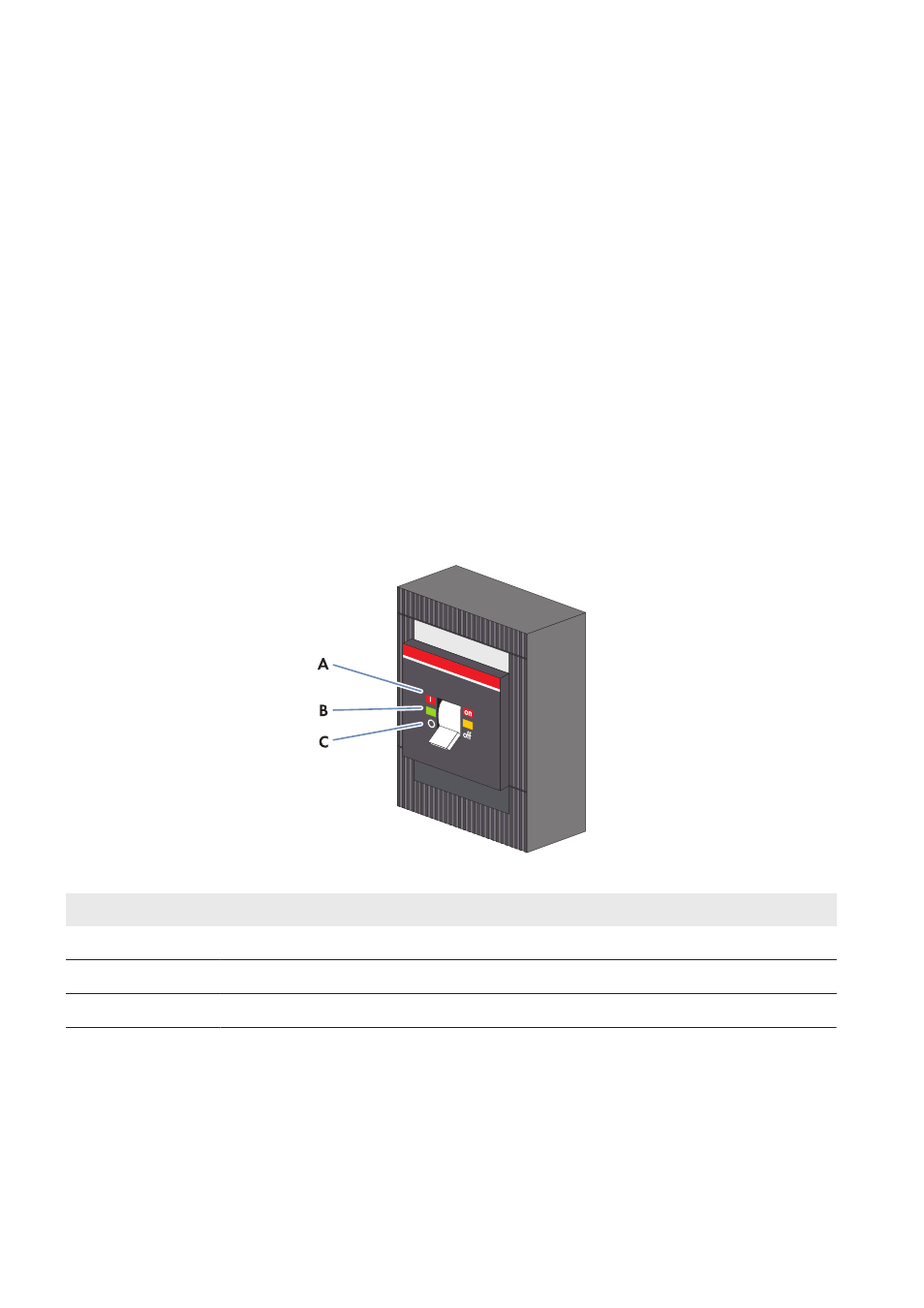

Figura 20: Posizione interruttore dispositivo di disconnessione CA di ABB
Posizione
Denominazione
Spiegazione
A
Posizione interruttore On
Dispositivo di disconnessione CA chiuso
B
Posizione centrale interruttore
Dispositivo di disconnessione CA scattato e aperto
C
Posizione interruttore Off
Dispositivo di disconnessione CA aperto
Altro materiale necessario per la manutenzione (non compreso nel contenuto della fornitura):
☐ Strumento di prova approvato dal produttore del dispositivo di disconnessione, ad es. TT1 di ABB.
