3.3.4 Interfaccia utente
3.3.4.1 Strutture dell’interfaccia utente
L’interfaccia utente consente di impostare la comunicazione degli apparecchi della propria centrale FV, di
parametrizzare l’inverter e di leggere messaggi di errore e dati di funzionamento.
A
B
C
D
E

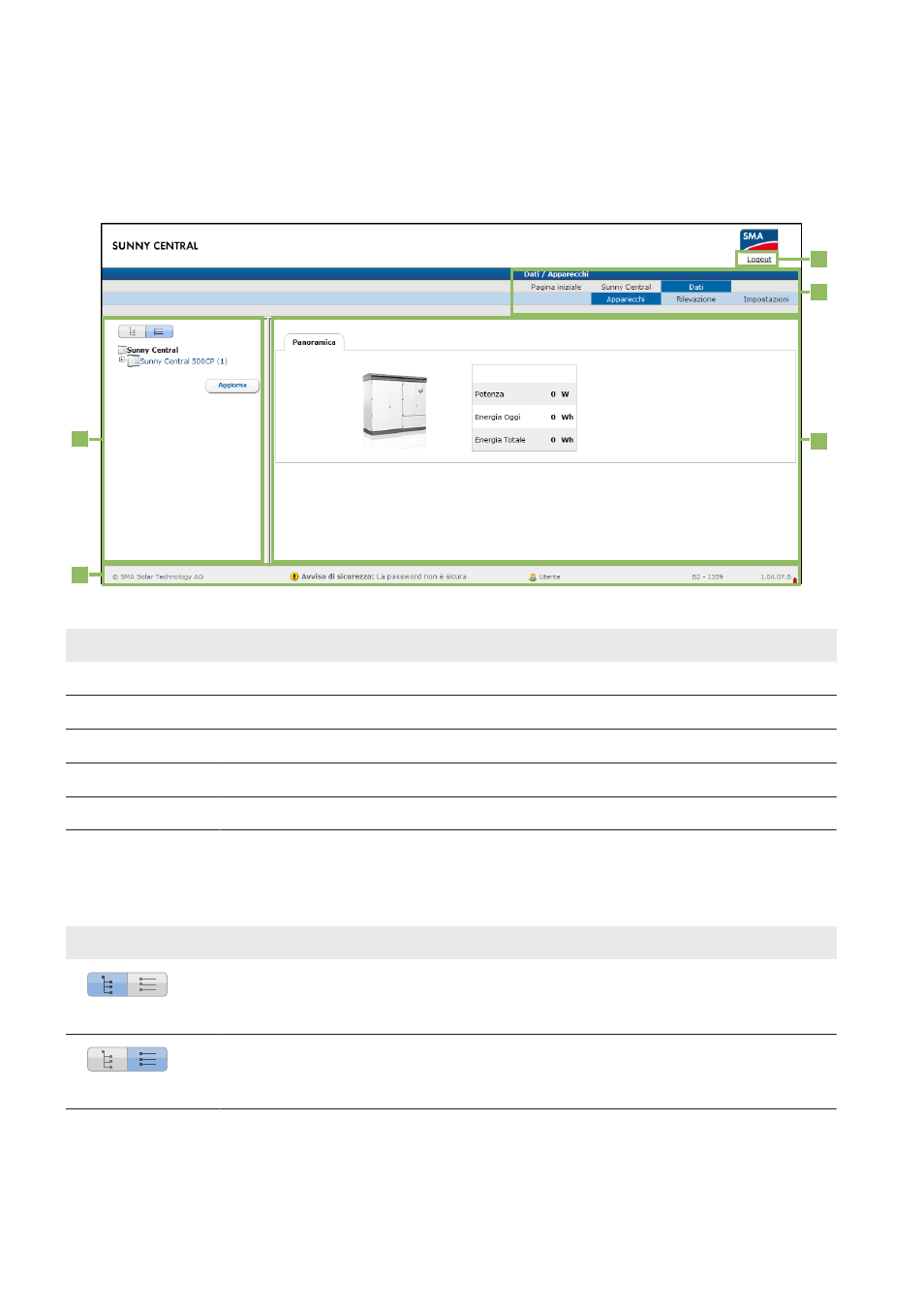

Figura 10: Struttura dell’interfaccia utente (esempio)
Posizione Denominazione
A Schermata della struttura o degli apparecchi
B Barra di stato
C Pulsante per uscire
D Barra di navigazione
E Area del contenuto
3.3.4.2 Schermata della struttura e degli apparecchi
La schermata della struttura e degli apparecchi consente di richiamare dati relativi ai singoli apparecchi della propria
centrale FV. Gli apparecchi vengono ordinati in base alla schermata.
Simbolo Denominazione Spiegazione
Schermata della struttura Nella schermata della struttura l’interfaccia utente visualizza gli
apparecchi nella sequenza in cui essi sono collegati al bus di
dati.
Schermata degli apparec-
chi Nella schermata degli apparecchi l’interfaccia utente visualiz-
za tutti gli apparecchi ordinati per tipo. Il numero fra parentesi
indica il numero di apparecchi di un determinato tipo.
