Pagina 47
6.4.2
Analisi degli indicatori di temperatura
Indipendentemente dal tipo di ponti dell’inverter, nell’armadio dell’inverter sono applicati 8 o 17 indicatori di
temperatura, che consentono di monitorare la temperatura dei ponti dell’inverter.
1
2
3
4
5
6
7
8
9
14
15 16 17
10
11 12 13

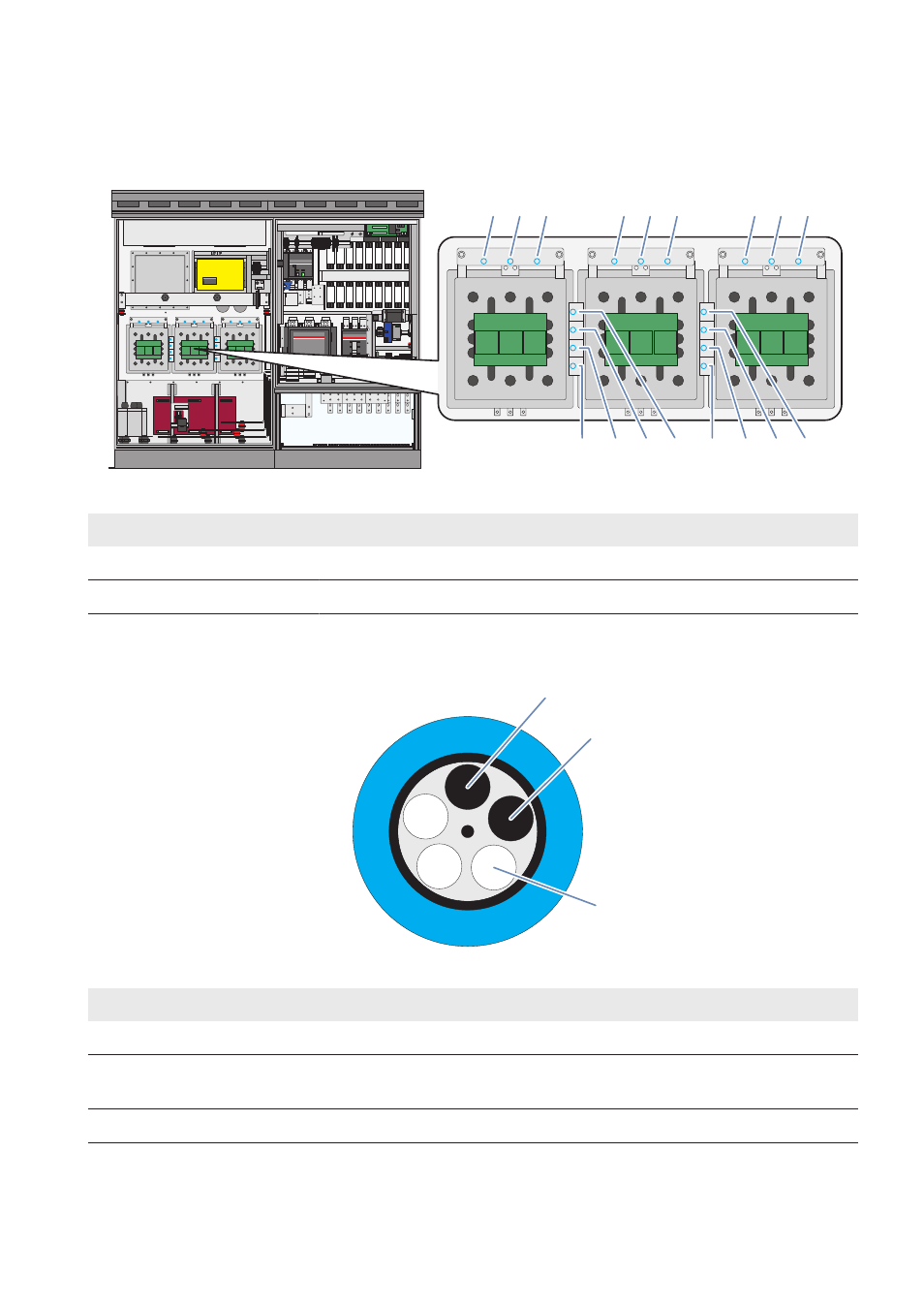

Figura 11: Posizione degli indicatori di temperatura (esempio di ponti dell’inverter con morsetto di collegamento in alto)
Posizione degli indicatori
Tipo di ponte dell’inverter
Numero degli indicatori
Da 1 a 17
Con morsetto di collegamento in alto
17
Da 10 a 17
Senza morsetto di collegamento in alto 8
Se la temperatura supera il valore indicato nel campo di un indicatore, l’indicatore di temperatura corrispondente si
colora di nero.
88
9
3
9
9
10
4
110
A
B
C
Figura 12: Valori di un indicatore di temperatura (esempio)
Posizione
Significato
A
L’indicatore degli 88 °C si colora di nero. La temperatura ha raggiunto 88 °C.
B
L’indicatore dei 93 °C si colora di nero. La temperatura ha raggiunto 93 °C. Nel registro
deve essere inserito il valore 93.
C
L’indicatore dei 99 °C appare bianco. La temperatura è inferiore a 99 °C.
