162 Programmazione: programmazione profili
6.2 Pr
incipi f
ondamentali sulle funzioni tr
aiet
to
ri
a

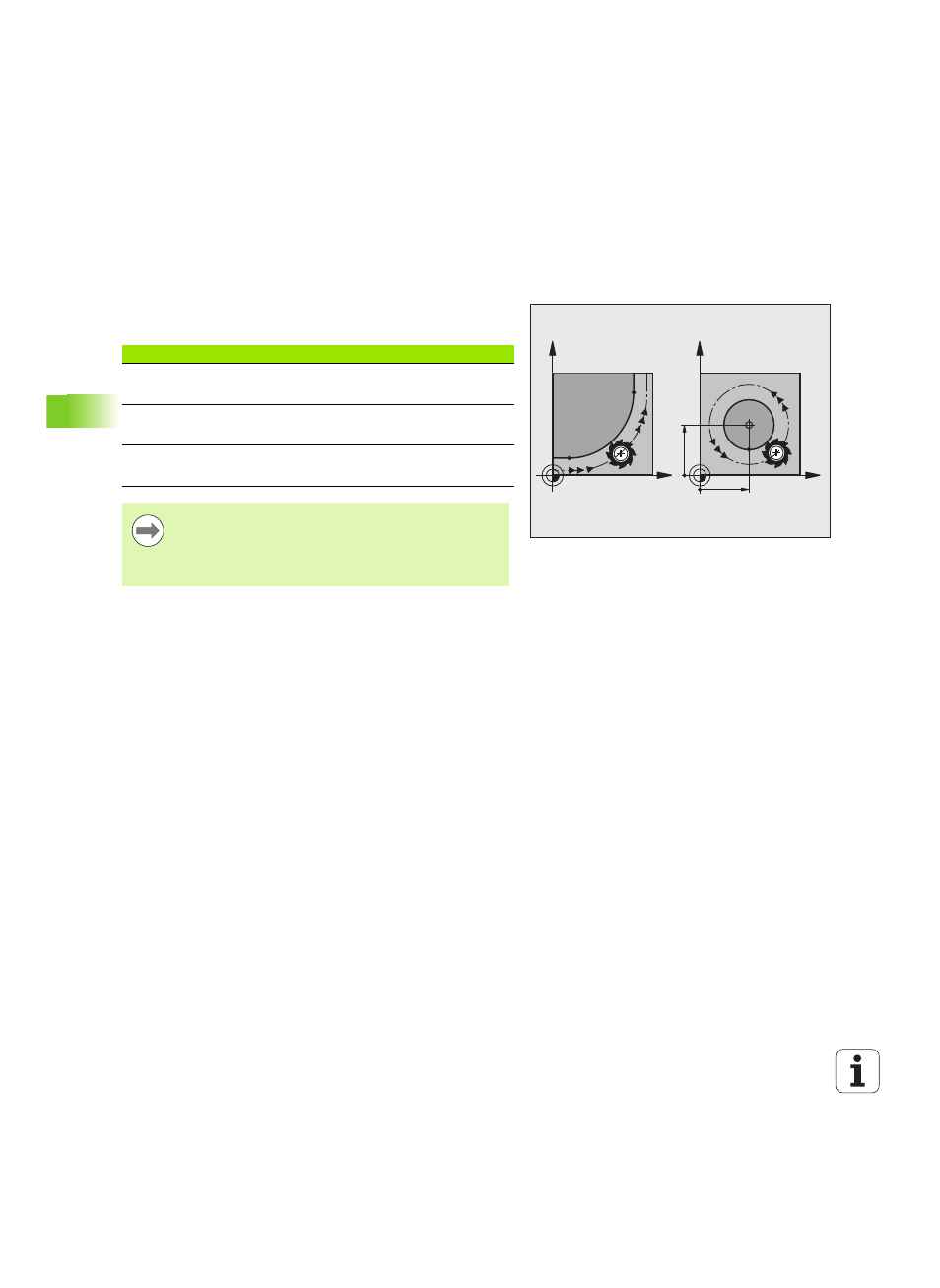

Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due assi
della macchina: l'utensile si muove rispetto al pezzo su una traiettoria
circolare. Per i movimenti circolari si può inserire il centro del cerchio
CC.
Con le funzioni traiettoria per archi di cerchio si programmano cerchi
nei piani principali. Il piano principale deve essere definito alla chiamata
utensile TOOL CALL mediante definizione dell'asse del mandrino:
X
Y
X
Y
CC
X
CC
Y
CC
Asse del mandrino Piano principale
(G17) XY, inoltre
UV, XV, UY
(G18) ZX, inoltre
WU, ZU, WX
(G19) YZ, inoltre
VW, YW, VZ
Cerchi che non sono paralleli al piano principale, vengono
programmati con la funzione "Rotazione piano di lavoro"
(vedere manuale utente Programmazione di cicli, ciclo 19,
PIANO DI LAVORO) o con parametri Q (vedere "Principio
e panoramica delle funzioni", pagina 206).
