288

Programmazione: conferma dati da file DXF o profili con testo in chiaro

7.

3 Aper

tu

ra

dei dati CAD 3D (opzione sof

tw

a

re

)

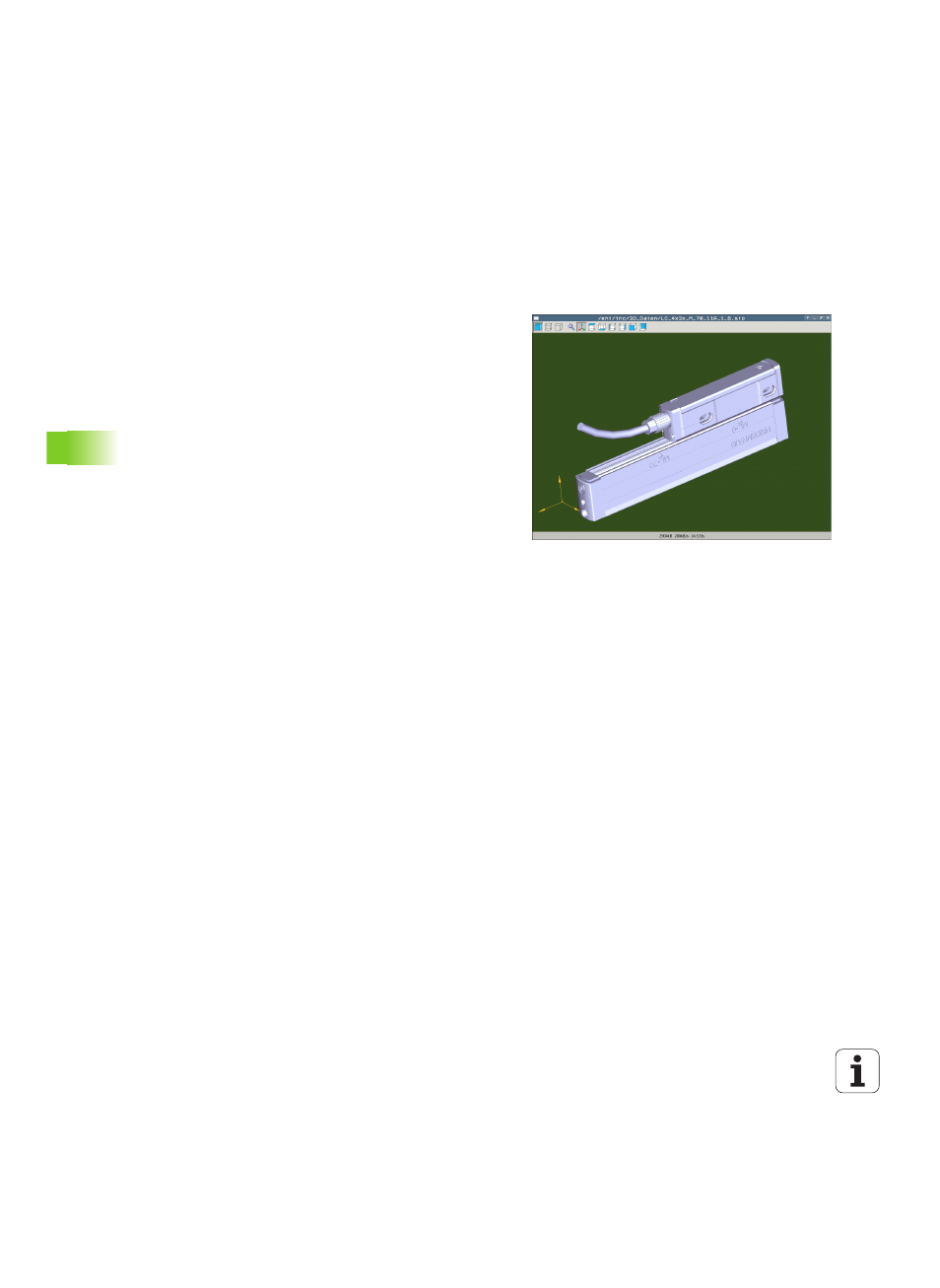

7.3 Apertura dei dati CAD 3D

(opzione software)

Applicazione

Con una nuova funzione è possibile aprire i formati di dati CAD 3D
standardizzati direttamente sul TNC. È irrilevante se il file è disponibile
sul disco fisso di iTNC o su un drive collegato.

La selezione viene eseguita con semplicità tramite la Gestione file del
TNC, anche per programmi NC e altri file. È così possibile controllare
con rapidità e facilità i punti da chiarire direttamente nel modello 3D. .

Il TNC supporta attualmente i seguenti formati di file:

„

file Step (estensione STP)

„

file Iges (estensione IGS o IGES)
