Programmazione: aiuti di programmazione
4.4 Gr
afica di pr
ogr
ammazione
4.4 Grafica di programmazione
Esecuzione grafica contemporanea/non
contemporanea alla programmazione
Durante la generazione di un programma il TNC può visualizzare il
profilo programmato mediante una grafica 2D a tratti.
U

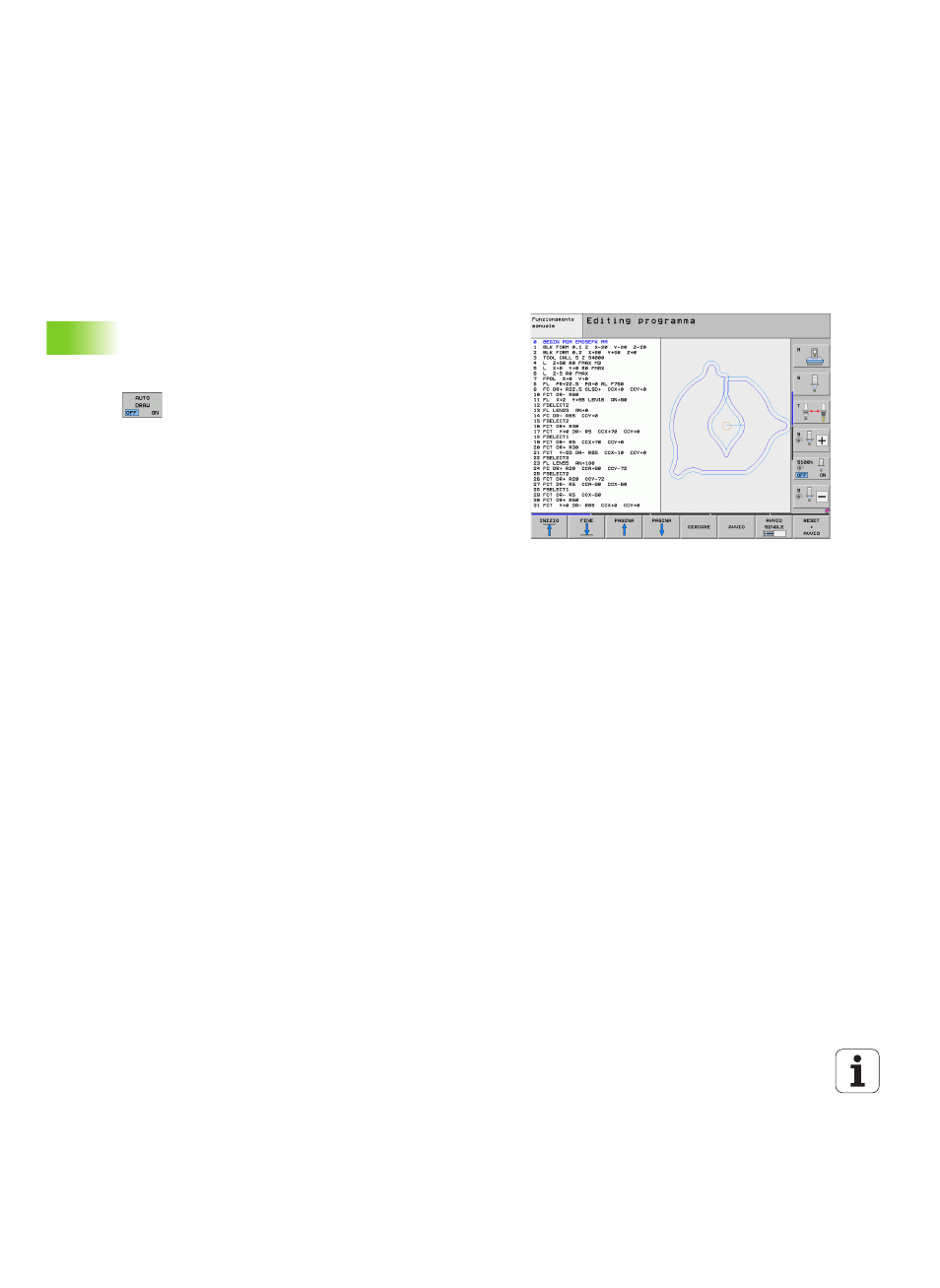

Per la ripartizione dello schermo con il programma a sinistra e la
grafica a destra: premere il tasto SPLIT SCREEN e il softkey PGM +
GRAFICA
U
Impostare il softkey AUTO DRAW su ON. Inserendo
le singole righe del programma, il TNC visualizzerà
nella finestra grafica destra tutte le traiettorie
programmate
Se non si desidera l'esecuzione grafica contemporanea, impostare il
softkey AUTO DRAW su OFF.
AUTO DRAW ON non presenta eventuali ripetizioni di blocchi di
programma.
