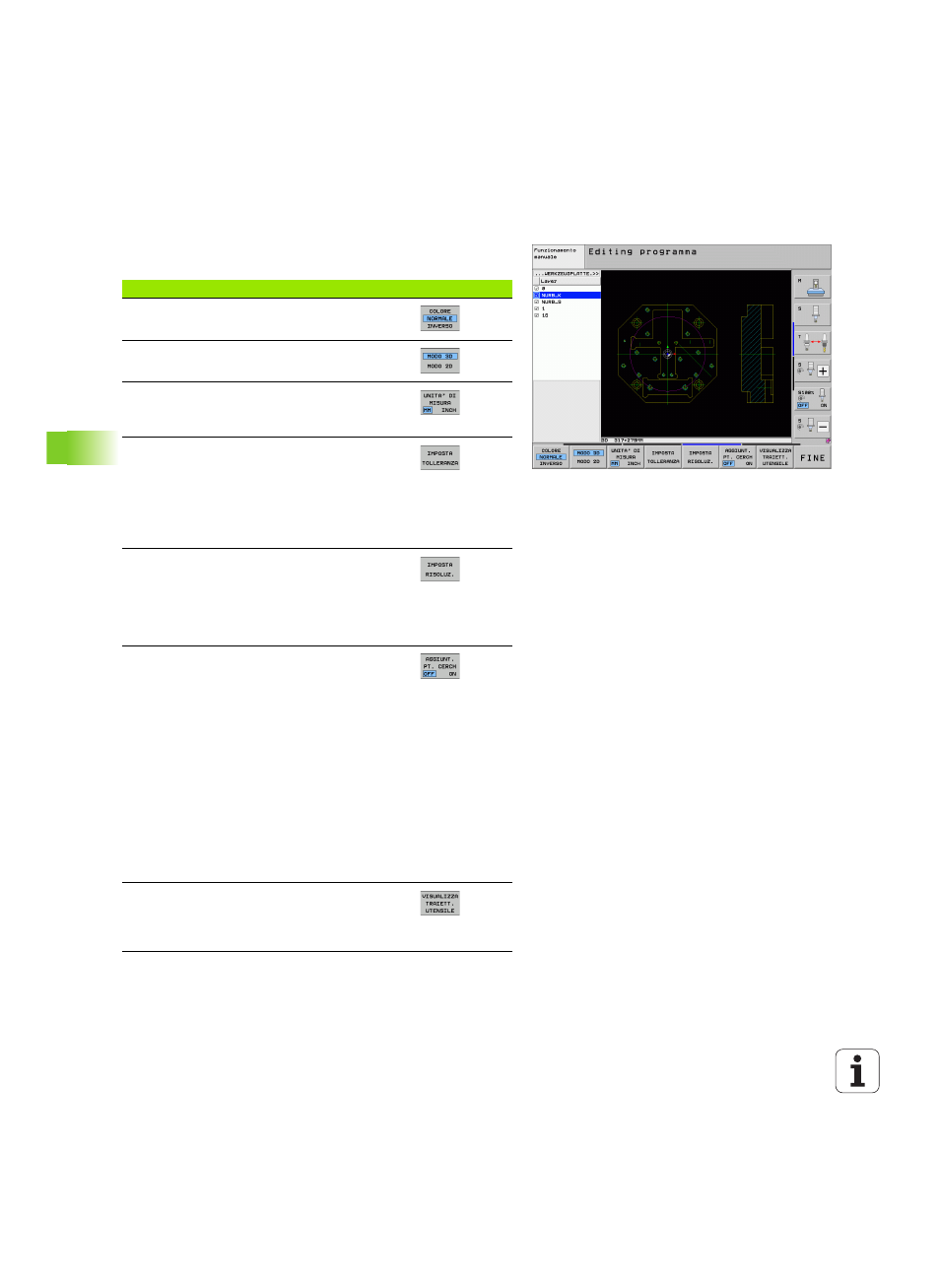

272 Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.
1 Gestione di file DXF (opzione
sof
tw
a
re
)
Impostazioni base
Sul terzo livello softkey sono disponibili diverse possibilità di
impostazione:
Impostazione Softkey
COLORE NORMALE/INVERSO: commutazione
dello schema cromatico
MODO 3D/MODO 2D: commutazione tra
modalità 2D e 3D
UNITÀ DI MISURA MM/INCH: impostare l'unità
di misura del file DXF. Il TNC emette in questa
unità di misura anche il programma di profilo
Impostazione della tolleranza: la tolleranza
definisce la misura in cui gli elementi di profilo
adiacenti possono distare tra loro. Attraverso la
tolleranza si possono compensare le imprecisioni
compiute durante la preparazione del disegno.
L'impostazione base dipende dalla dimensione
del file DXF completo
Impostazione della risoluzione: la risoluzione
definisce il numero di cifre decimali con cui il TNC
deve generare il programma di profilo.
Impostazione base: 4 cifre decimali (corrisponde
alla risoluzione 0,1 µm con l'unità di misura MM
attiva)
Modo per la conferma di punti con cerchi e cerchi
parziali: il modo definisce se durante la selezione
di posizioni di lavorazione cliccando con il mouse
il TNC deve confermare direttamente il centro del
cerchio (OFF) o deve prima visualizzare punti
aggiuntivi del cerchio
„ OFF
Non visualizzare punti aggiuntivi del
cerchio, confermare direttamente il centro
del cerchio quando si clicca su un cerchio o
su un cerchio parziale
„ ON
Visualizzare punti aggiuntivi del cerchio,
confermare il punto del cerchio desiderato
cliccando di nuovo
Modo per la conferma di punti: definire se il TNC
deve visualizzare o meno il percorso di
traslazione dell'utensile alla selezione delle
posizioni di lavorazione
