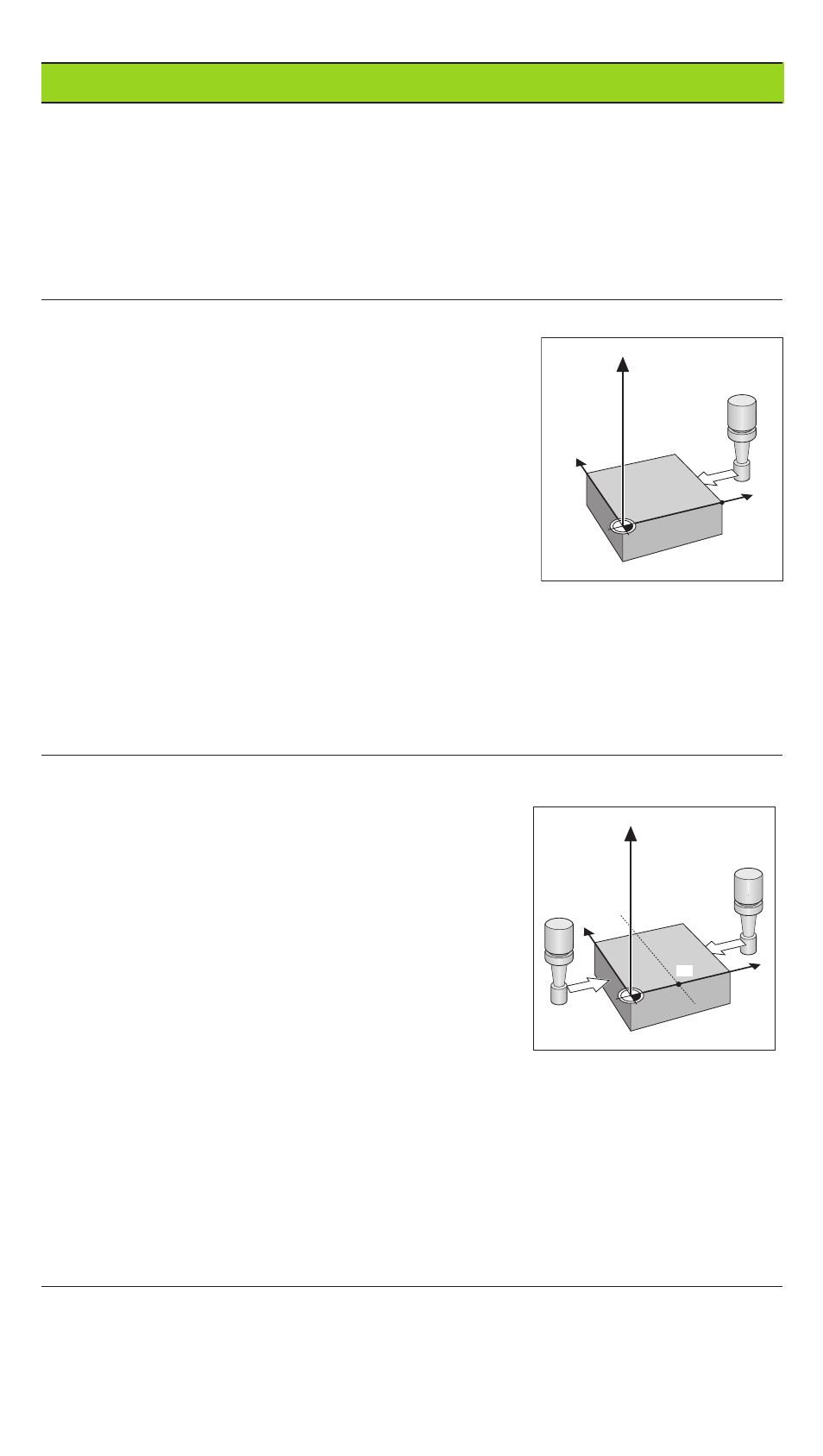

Funzioni per l'impostazione origini con il tastatore di spigoli

Con le funzioni speciali (special functions) è possibile impostare con un tastatore di
spigoli KT
della HEIDENHAIN uno spigolo del pezzo o la mezzeria tra due spigoli
quale linea di riferimento. Per la tastatura i visualizzatori tengono in considerazione il
diametro del tastatore di spigoli impostato nel parametro operativo P25.
Lavorando con un NDP 560 (l'NDP 560 è sprovvisto di connettore per il tastatore di
spigoli) o desiderando utilizzare con un ND 520 o ND 560 le funzioni speciali con
un utensile
, occorre tener presenti le avvertenze riportate alla pagina successiva!

Impostazione di uno spigolo del pezzo quale linea di riferimento

➤ Selezionare l'origine.
➤ Premere una volta il tasto SPEC FCT.

Il campo "spigolo pezzo quale linea di riferimento"
lampeggia.

➤ Premere il tasto ENT.

Il campo luminoso si accende.

➤ Selezionare l'asse di spostamento dell'utensile.

L'asse selezionato viene evidenziato.

Sfiorare il pezzo con l'utensile.
Tastare il pezzo con il tastatore di spigoli finché

le lampadine nel KT si accendono e il visualizzatore
visualizza la posizione dello spigolo del pezzo.

➤ Confermare il nuovo valore di coordinata per lo spigolo del pezzo sfiorato.
➤ Premere il tasto ENT.
L'ND imposta lo spigolo del pezzo sul nuovo valore e visualizza la posizione del
centro dell'utensile con riferimento alla nuova origine.
La funzione viene conclusa automaticamente.

Impostazione della mezzeria tra due spigoli del pezzo quale linea di riferimento

➤ Selezionare l'origine.
➤ Premere due volte il tasto SPEC FCT.

Il campo "spigolo pezzo quale linea di riferimento"
lampeggia.

➤ Premere il tasto ENT.

Il campo luminoso si accende.

➤ Selezionare l'asse di spostamento dell'utensile.

L'asse selezionato viene evidenziato.

Tastare l'utensile con il tastatore di spigoli

finché le lampadine nel KT si accendono
e il punto decimale è acceso

Tastare il secondo spigolo del pezzo con il tastatore

di spigoli finché le lampadine nel KT si accendono e
il visualizzatore visualizza la posizione della mezzeria. Il punto decimale è acceso.

➤ Immettere il nuovo valore di coordinata per l'interasse tra i due spigoli del

pezzo sfiorati.

➤ Premere il tasto ENT.

L'ND imposta lo spigolo del pezzo sul nuovo valore e visualizza la posizione del
centro dell'utensile con riferimento alla nuova origine.

La funzione viene conclusa automaticamente.

Interruzione delle funzioni per l'impostazione origini

➤ Il campo luminoso della funzione lampeggia

lampeggia

lampeggia

lampeggia

lampeggia: premere il tasto CL.

➤ Il campo della funzione è acceso: premere il tasto SPEC FCT.

Y

X

Z

X?

Spigolo del pezzo quale linea di
riferimento

Y

X

Z

X?

Mezzeria quale linea di riferimento
