Ai visualizzatori ND 520, ND 560 e NDP 560 possono essere collegati i sistemi di
misura lineari HEIDENHAIN con segnali di uscita sinusoidali.
I sistemi di misura sono dotati di uno o più indici di riferimento, anche "a distanza
codificata". Nel superamento di un indice viene generato un segnale che
contrassegna tale posizione quale origine.
Superando l'indice di riferimento dopo la riaccensione, l'assegnazione tra posizioni e
valori visualizzati precedentemente stabilita viene ripristinata.
A tale scopo, nel caso degli indici a distanza codificata, è sufficiente un percorso di
spostamento massimo di 20 mm.
Accensione
Accensione del visualizzatore
➤ Accendere il visualizzatore con l'interruttore sul lato posteriore.
Sul display compare e il campo REF lampeggia.
Indici di riferimento
➤ Premere il tasto ENT.
Sul display compare l'ultimo valore assegnato all'indice di riferimento,
il campo REF è acceso e il punto decimale lampeggia.
Superamento indice di riferimento in ogni asse
➤ Spostare gli assi uno dopo l'altro, finché compare il conteggio e il punto
decimale rimane acceso.
Il visualizzatore è pronto al funzionamento.
Se non si desidera superare gli indici di riferimento, premere il tasto CL invece di
ENT.
Impostazione origini
Con l'impostazione delle origini si assegna ad una
determinata posizione il relativo valore da visualizzare.
Possono essere impostate due
origini indipendenti. Si può selezionare l'origine
desiderata premendo un tasto.
Per la visualizzazione di quote incrementali
utilizzare l'origine 2!
➤ Selezionare l'origine.
➤ Selezionare l'asse di coordinata
nella quale l'utensile viene spostato,
per esempio l'asse X.

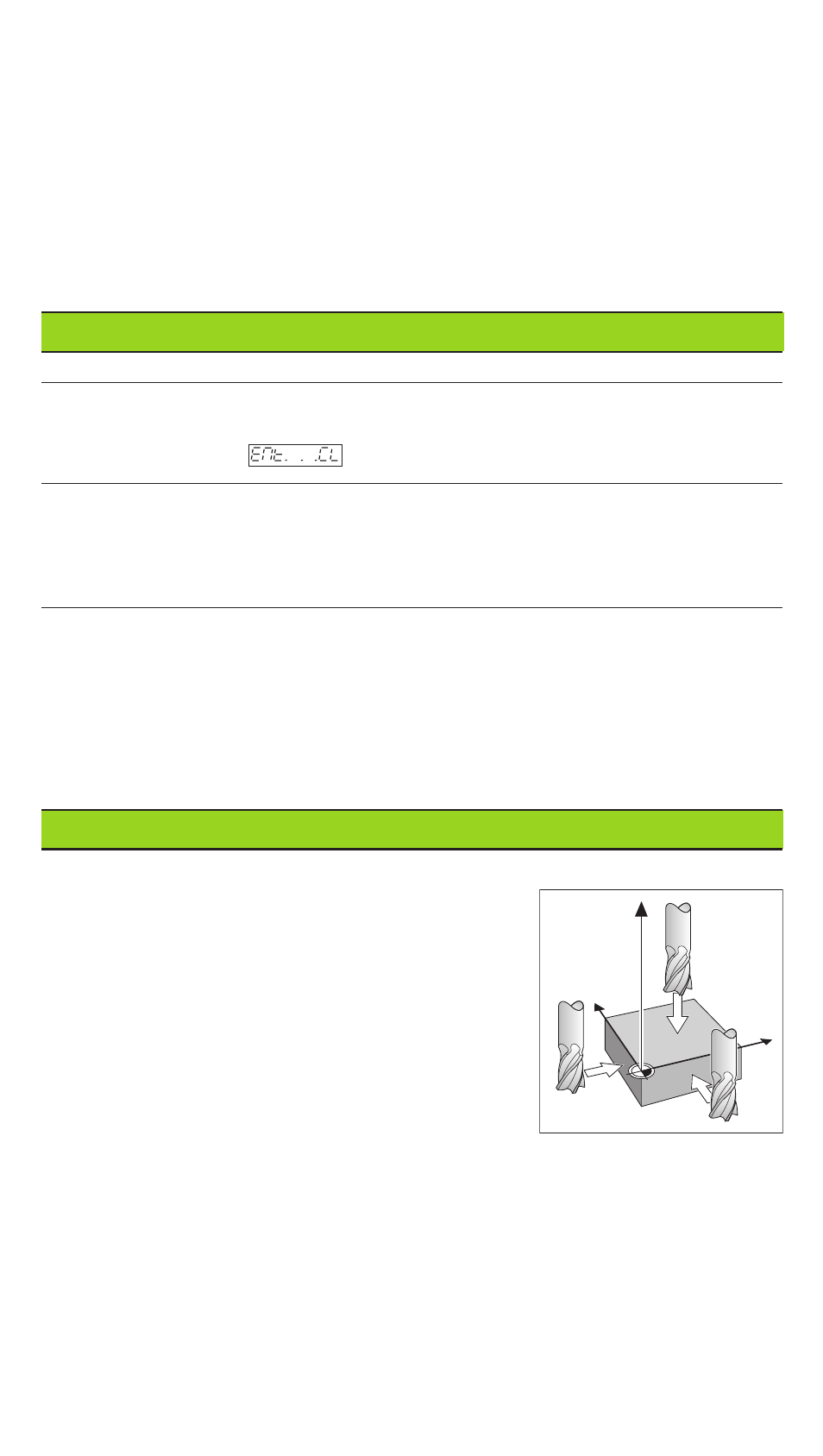

➤ Sfiorare il pezzo con l'utensile.
➤ Introdurre la posizione del centro del pezzo tramite la tastiera numerica, per
esempio X = – 5 [mm]. Il segno meno segno meno segno meno segno meno segno meno potrà essere immesso solo se sul display
è indicata almeno una cifra.
➤ Premere il tasto ENT.
Il visualizzatore memorizza il valore numerico per questa posizione dell'utensile.
Per l'asse successivo impostare il valore in modo analogo come sopra descritto.
Y
X
Z
Sfioramento con l'utensile
