Tensione di alimentazione e collegamento alla rete
Alimentatore regolato sul primario, resistente alle sovratensioni secondo VDE 0160,
5.88. Classe 2 di resistenza alle sovratensioni.
Campo di tensione 100 V - 240 V (– 15 % / + 10 %), frequenza 48 Hz - 62 Hz,
Potenza assorbita ND520: 9 W, ND 560 e NDP 560: 12 W,
Fusibile di rete F 1 A incorporato.
Sezione minima del cavo di collegamento: 0,75 mm
2
Collegamento alla rete dell'ND 520 e ND 560
I visualizzatori ND 520 e ND 560 sono dotati sul lato posteriore di un connettore per
il collegamento di un cavo con spina di alimentazione.
Collegamento alla rete dell'NDP 560
L'NDP 560 è dotato sul lato posteriore di un
morsetto (X 51) per il collegamento alla rete.
Condizioni ambientali
Temperatura esercizio: 0°C / + 45°C; magazzinaggio – 30°C / + 70°C
Umidità d'aria media annuale: F
rel
< 75 %; umidità max.: F
rel, max
< 90 %
Peso 2,5 kg

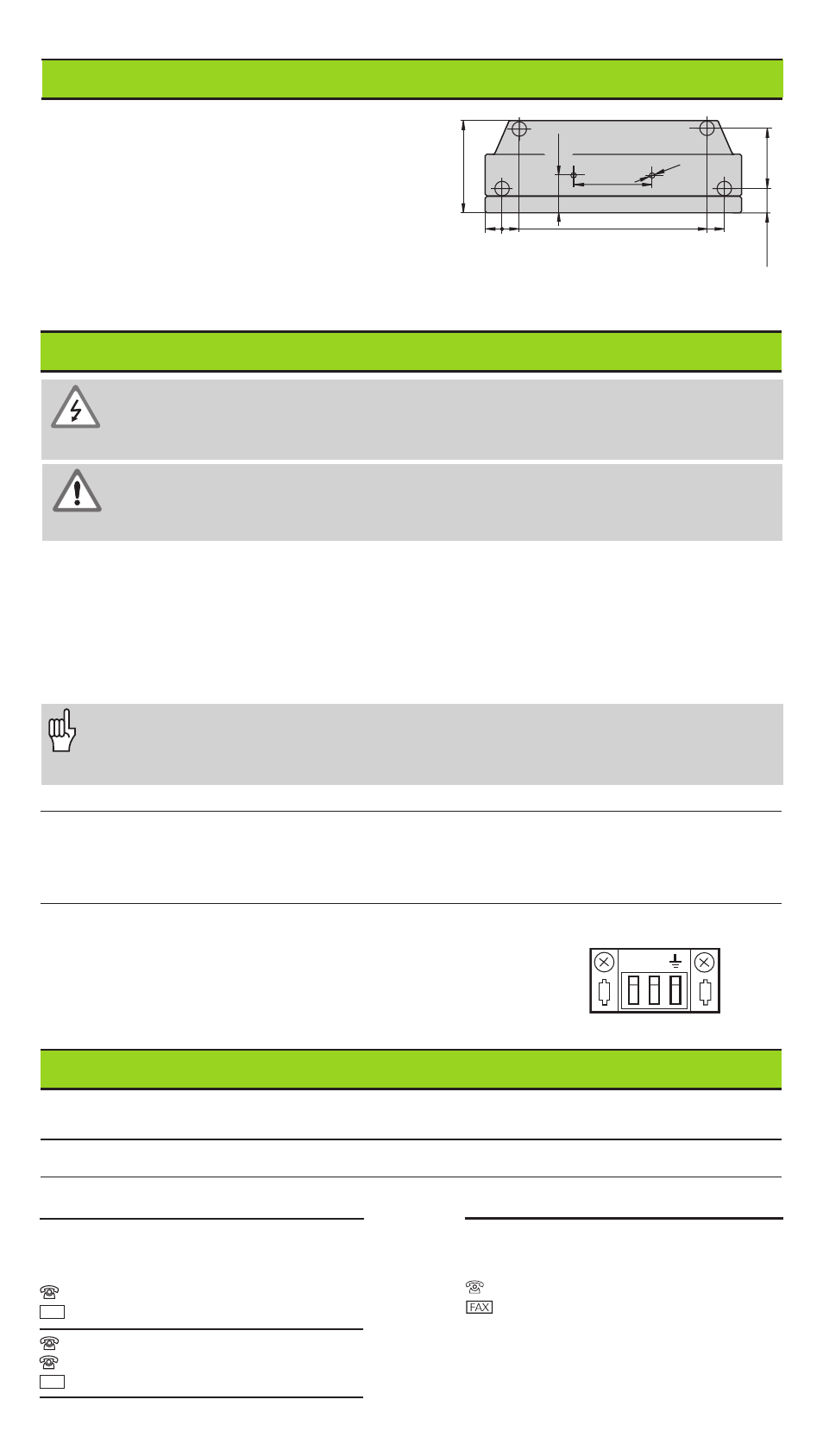

ND 520/ND 560: posizionamento
Il visualizzatore può essere fissato sul piano
o su una base orientabile HEIDENHAIN
(codice 281 619 01) mediante viti M4.
56
± 0.2
2.204
± .008"
93+2
3.66+.08"
29+0.5
1.14+.02"
20
.79"
0
21
± 0.2
1
± .008"
209
± 0.2
8.228
± .008"
230
± 0.2
9.055
± .008"
92
3.622"
M4
43.3
1.704"
Pericolo di scosse elettriche!
Prima di aprire lo chassis staccare la spina di alimentazione!
Collegare il conduttore di terra! Assicurarsi che non ci siano interruzioni!
Pericolo di danneggiamento dei componenti interni!
Tutti i collegamenti elettrici devono essere realizzati o staccati solo ad
apparecchio spento. Sostituire i fusibili solo con originali identici!
Per aumentare l'immunità ai disturbi elettromagnetici: collegare la vite di terra
sul lato posteriore con il punto di terra della macchina!
(Sezione minima 6 mm
2 )
X 51
N L1
288 391 41 · SW 246 180 05 · 12/95 · Printed in Germany · Con riserva di modifiche
