46
Interfaccia dati V.24/RS-232-C (X31)
Grazie all'interfaccia dati V.24/RS-232-C (X31) del
visualizzatore di quote è possibile emettere i valori misurati in
formato ASCII, ad es. inviandoli a una stampante o a un PC.

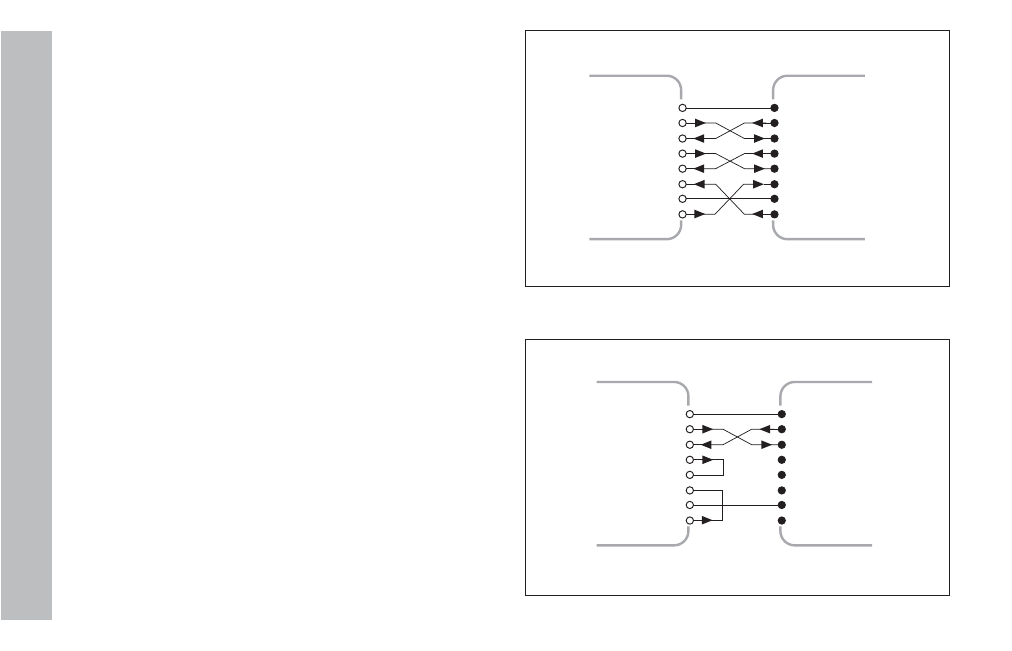

Cavo di collegamento
Il cavo di collegamento è cablato completamente (figura in
alto) o parzialmente (figura in basso).
Il cavo di collegamento completamente cablato può essere
ordinato alla HEIDENHAIN (
Id.-Nr. 274 545-..). Con questo cavo
i pin 6 e 8 sono ulteriormente collegati con un ponticello.
Lunghezza massima del cavo: 20 m
1
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
2
3
4
5
6
20
7
ND
GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
ND
Cablaggio completo
Cablaggio parziale
Interfaccia
dati
V.24/RS-232-C
(X31)
