Emissione
valori
misurati

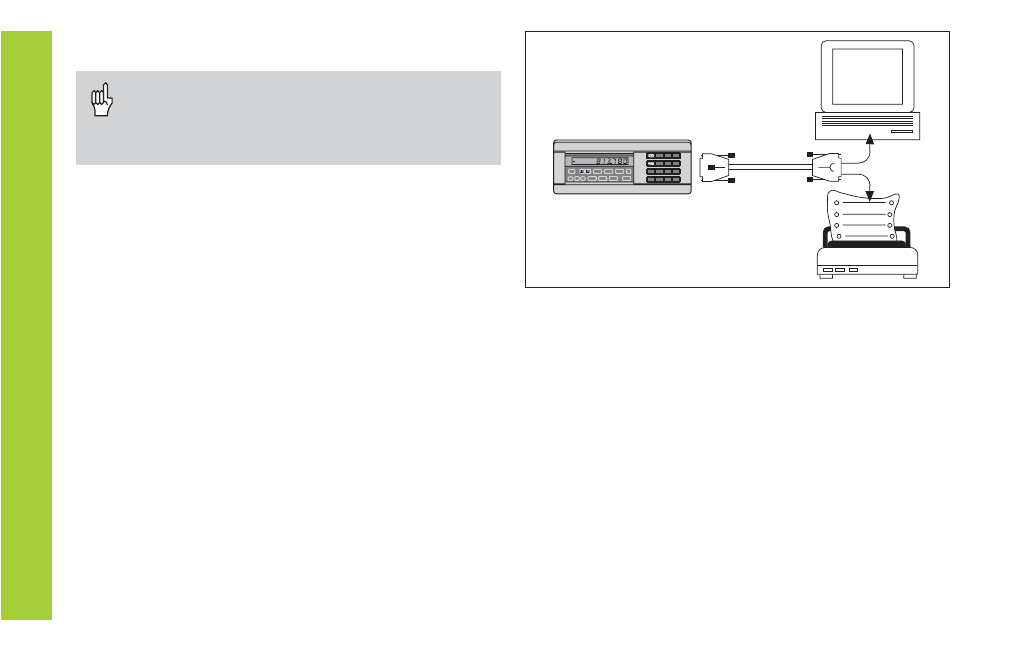

All'interfaccia dati V.24/RS-232-C (X31) è possibile collegare una
stampante o un PC
Emissione valori misurati
Informazioni tecniche sull'interfaccia dati
V.24/RS-232-C (X31), sul formato dei dati, ecc.
sono riportate al paragrafo "Interfaccia dati
V.24/RS-232-C (X31)".
Tramite l'interfaccia V.24/RS-232-C (X31) è possibile emettere
valori misurati, ad es. inviandoli ad una stampante o ad un PC.
È possibile avviare l'emissione dei dati tramite le tre seguenti
procedure:
ä In modalità "Misurazione lineare":
premere il tasto MOD finché lampeggia il campo luminoso
PRINT e avviare l'emissione dati con il tasto ENT.
In modalità "Misurazione angolare":
premere il tasto MOD (tale possibilità può essere bloccata
con il parametro operativo 86).
oppure
ä Impostare il comando STX (Ctrl B) tramite l'ingresso RXD
all'interfaccia V.24/RS-232-C (X31) .
oppure
ä Impostare un segnale per l'emissione dati (impulso o
contatto) sul connettore Sub-D EXT (X41).
