10

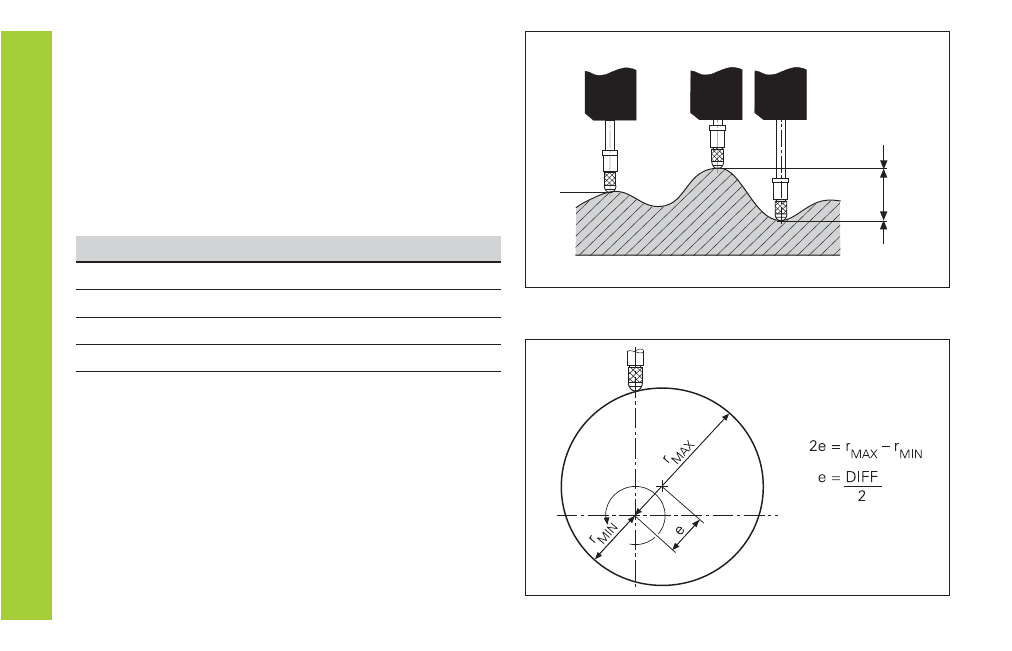

Serie di misurazioni: MIN, MAX e DIFF su una superficie non piana

Esempio: serie di misurazioni per determinare l'eccentricità e

Valore

minimo/massimo

per

serie

di

misurazioni

DIFF

MAX

MIN

ACTL

Valore massimo/minimo per serie di misurazioni

1)

Dopo l'avvio di una serie di misurazioni il visualizzatore
acquisisce il primo valore misurato nella memoria per i valori
minimi e massimi. Ogni 0,55 ms il visualizzatore confronta
l'ultimo valore misurato e il contenuto della memoria: esso
memorizza un nuovo valore se questo è maggiore del valore
massimo oppure minore del valore minimo memorizzato.
Nello stesso tempo il visualizzatore calcola e memorizza la
differenza DIFF tra gli attuali valori MIN e MAX.

Visual.

Significato

MIN

Valore minimo della serie di misurazioni

MAX

Valore massimo della serie di misurazioni

DIFF

Differenza MAX – MIN

ACTL

Ultimo valore misurato

Avvio serie di misurazioni e selezione visualizzazione
È possibile avviare a scelta una serie di misurazioni tramite il
tasto MOD e selezionare la visualizzazione desiderata – come
descritto nelle pagine seguenti – oppure esternamente tramite
ingressi di commutazione sul connettore Sub-D EXT (vedi
"Ingressi/uscite di commutazione EXT (X41)").
All'avvio di una serie di misurazioni si ripristina la memoria
interna MIN/MAX/DIFF.

1)

Solo in modalità "Misurazione lineare".
