2.2.1 Connessioni idrauliche per i gruppi di comando
I flussometri dotati di flangia di attacco 463/473 devono essere integrati in gruppi di
comando specifici (Rif. Catalogo generale ARAG).
Nel caso in cui si dovesse integrare il flussometro in un gruppo di comando già
esistente ma precedentemente configurato senza flussometro, si tenga presente che
si dovranno ordinare nuovi tiranti al fine di permettere la ricostruzione del gruppo
dopo l’incorporazione del flussometro (Rif. Catalogo generale ARAG, sezione Gruppi
di comando, Kit di assemblaggio).
ATTENZIONE: PRIMA DI INCORPORARE IL FLUSSOMETRO IN UN GRUPPO ESI-
STENTE, VERIFICATE CHE LA PRESSIONE DI FUNZIONAMENTO SIA ADEGUATA A
QUELLA DEL GRUPPO DI COMANDO.
ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causa-
ti dal mancato rispetto di quanto descritto in precedenza.
Ricordarsi di posizionare correttamente guarnizioni e O-Ring nelle sedi degli attacchi
flangiati.
Nota: solitamente nei gruppi di comando con configurazione standard, il flussome-
tro viene integrato tra la valvola di regolazione e il gruppo delle valvole di sezione.
Questo non vieta il montaggio del flussometro in qualsiasi altro punto del gruppo,
tenendo presente che in diverse posizioni, il flussometro leggerà valori differenti a
seconda dei componenti collegati.
È consigliato il filtraggio del liquido.
Al fine di ottenere una lettura corretta del dato voluto, contattate un rivenditore o un
installatore per avere consigli sul corretto posizionamento del flussometro all’interno
del gruppo di comando.

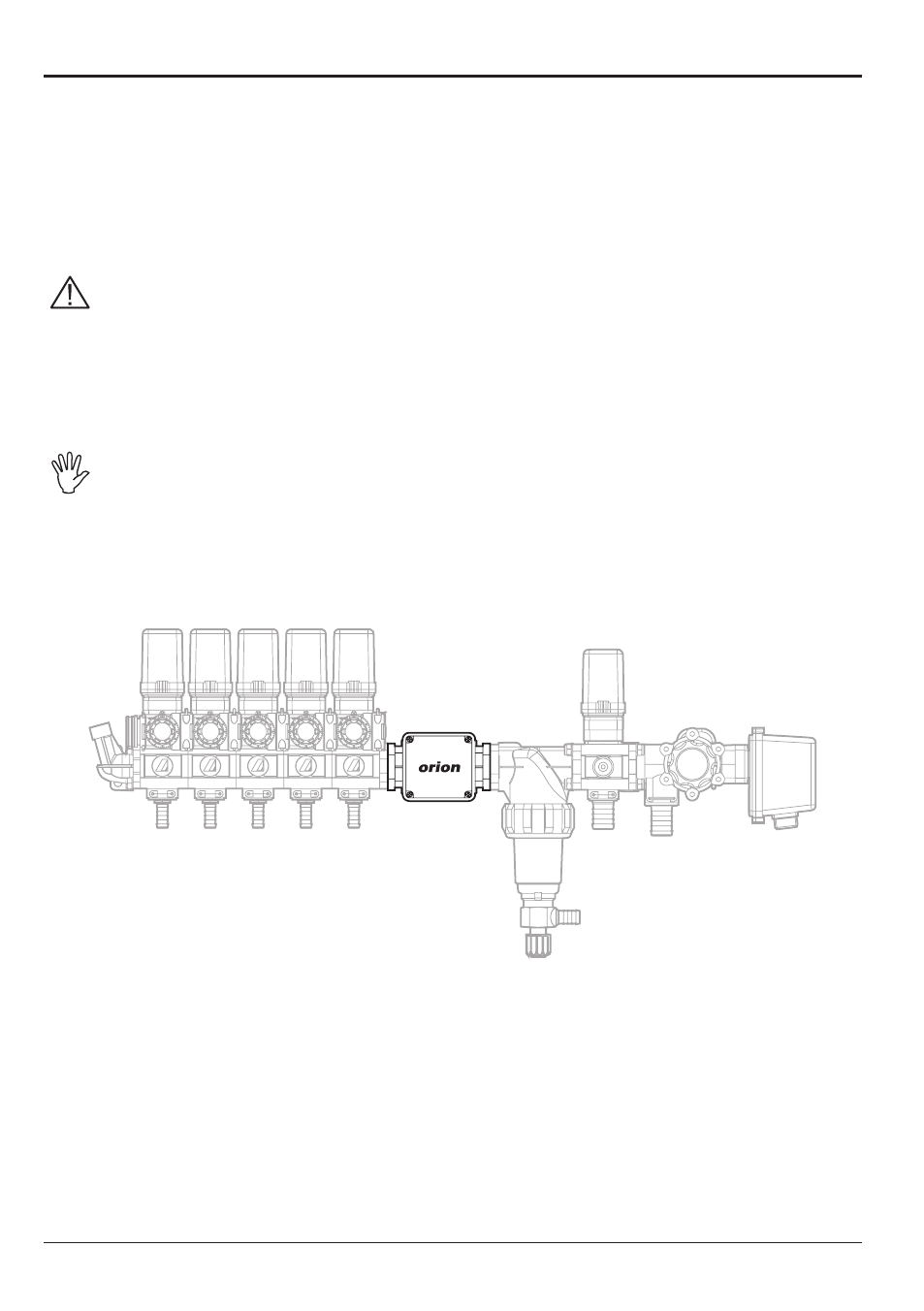

Fig. 5
