5

2.1

Connessioni elettriche

Il flussometro Orion è stato progettato per essere collegato a dispositivi ARAG (computer, monitor,
visualizzatori) ma può essere connesso anche ad apparecchiature di altri costruttori purchè predi-
sposte per l'utilizzo di flussometri di questa tipologia.

ARAG non risponde per danni all'impianto, a persone, animali o cose causati da un
montaggio errato o non idoneo del flussometro.
In caso di danni al flussometro provocati da un montaggio errato o inadatto, si inten-
de automaticamente risolta ogni forma di garanzia.

I collegamenti del flussometro Orion su dispositivi non di produzione ARAG sono indicati nelle
tabelle 1a e 1b.

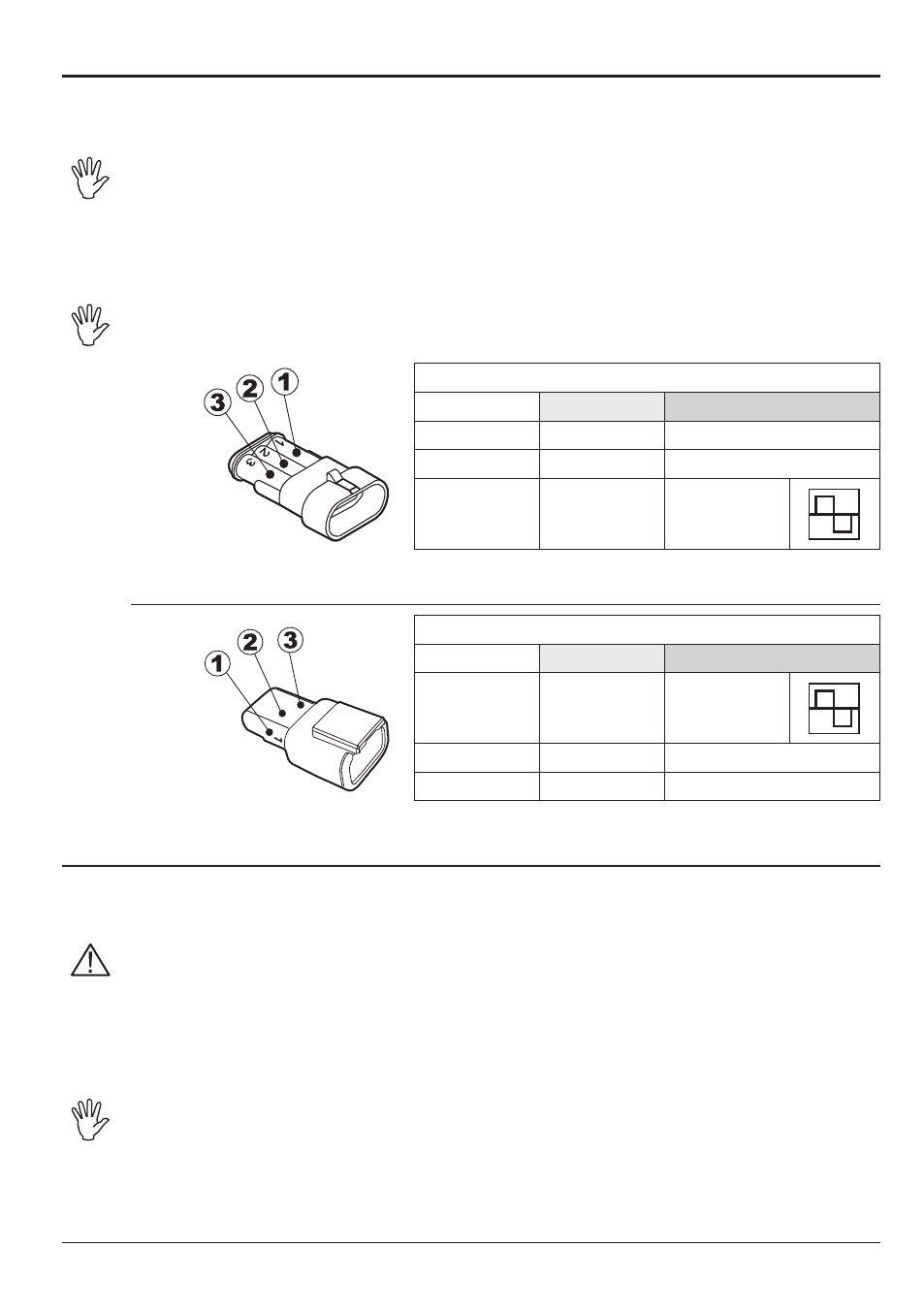

I connettori del flussometro possono essere di due diversi tipi:

CONNETTORE STANDARD (ORION Cod. 462xAAxxxxx)

Colore

Posizione

Collegamento

Nero

1

GND

Rosso

2

+12 VDC

Verde

3

Segnale

(onda quadra)

CONNETTORE DEUTSCH

®

(ORION Cod. 4622AB61717)

Colore

Posizione

Collegamento

Verde

1

Segnale

(onda quadra)

Nero

2

GND

Rosso

3

+12 VDC

2.2

Connessioni idrauliche

Per la connessione all'impianto, utilizzate raccordi appropriati (Rif. Catalogo generale ARAG).
Evitate strozzature o torsioni prima dei raccordi e sui tubi.
Per le connessioni, utilizzare tubazioni e raccordi correttamente dimensionati per la pres-
sione di utilizzo dell'impianto.
Il serraggio dei portagomma deve essere eseguito con apposite fascette metalliche che
garantiscano una perfetta tenuta anche ad elevate pressioni.
La connessione con raccordi filettati deve essere eseguita tenendo in considerazione la
pressione di utilizzo.

ATTENZIONE: L’integrazione ad impianti esistenti deve essere fatta tenendo presenti tutte

le regole di sicurezza descritte nel presente manuale. Altresì il montaggio e la messa in
opera nell’impianto deve essere eseguita da personale specializzato e secondo le regole
di sicurezza atte a non ridurre la sicurezza dell’intero impianto al quale si va ad integrare il
flussometro.

Fig. 4a

Tab. 1a

Fig. 4b

Tab. 1b
