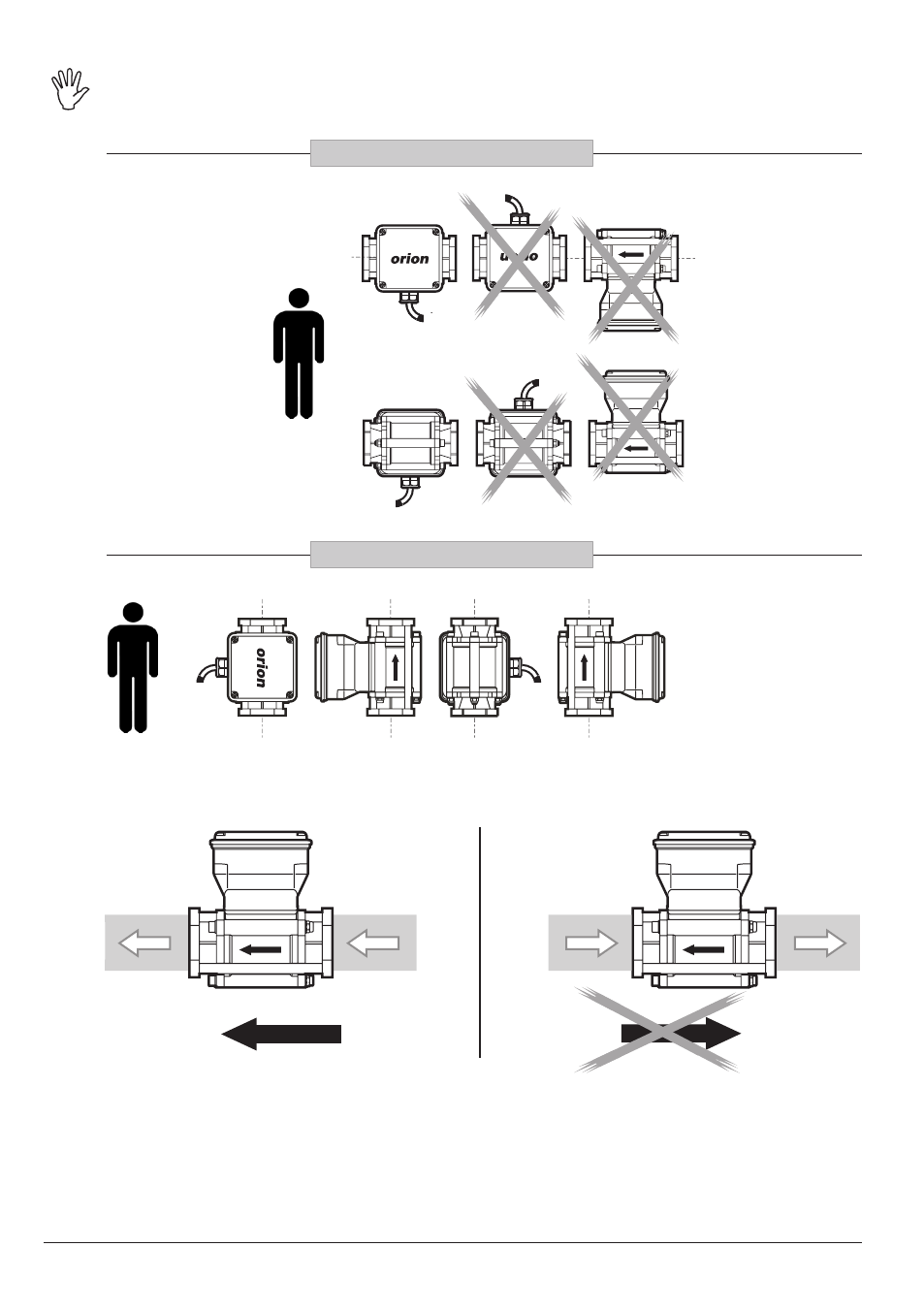

- Per un corretto funzionamento, rispettare il senso di montaggio (Fig. 2a e Fig. 2b);
Il cavo non deve essere MAI posizionato verso l'alto.
MONTAGGIO ORIZZONTALE
OK
OK
MONTAGGIO VERTICALE
- Rispettate la corretta direzione di ingresso-uscita del liquido, come indicato dalla freccia stam-
pata sul corpo del flussometro (Fig. 3).
IN OUT IN OUT
Utilizzate tubi in entrata e uscita dello stesso diametro dei passaggi interni del flus-
sometro; per ogni riferimento, consultate la tabella 4 (Cap. 6 - Dati tecnici).
