5.1.3 Funzionamento Mode 0 - Mode 2
1 2
3 4 5
1) Dopo l'accensione viene visualizzato il valore di liquido da caricare in cisterna.
2) Per avviare la procedura di caricamento, tenete premuto il tasto
TOT fino alla comparsa del messaggio
"STRT"; il valore della quantità di liquido totale caricata in cisterna viene visualizzato in tempo reale.
3) Premendo il tasto
TOT viene visualizzata la portata istantanea del liquido caricato in cisterna, preceduta
dal messaggio "LIT" (o "GAL"). Una successiva pressione torna a mostrare la quantità di liquido immesso
in cisterna.
4) Al raggiungimento del valore impostato viene visualizzato il messaggio
"END" alternato alla visualizza-
zione della quantità totale di liquido caricato in cisterna.
Se il Modulo Stop Pompa è presente, il dispositivo per il riempimento si arresterà automaticamente;
in caso contrario, dovrà essere arrestato manualmente.
5) Per concludere il riempimento in cisterna, premete il tasto RESET: il display torna all'inizio della procedu-
ra di riempimento, mostrando la quantità di liquido da caricare in cisterna preceduta dal messaggio "TOT".
5.1.4 Interruzione/arresto prima del raggiungimento della quantità programmata
1 2 3 4
1) Durante la procedura di caricamento, premendo il tasto RESET è possibile arrestare momentaneamente
la pompa (*); il messaggio "STRT" viene visualizzato sul display.
Se invece si sta visualizzando la portata istantanea, il messaggio "STRT" non compare: per visualizzarlo,
premete il tasto TOT.
2) Per riprendere il caricamento, premete nuovamente il tasto RESET.
3) Per concludere il riempimento prima del raggiungimento della soglia programmata, tenete premuti i tasti
contemporaneamente fino alla comparsa del messaggio "END".
4) A questo punto la procedura di riempimento è terminata; il display torna a mostrare il valore della quantità
di liquido programmata.
(*) Il caricamento può essere avviato o interrotto automaticamente solo se il flussometro è collegato al Mo-
dulo Stop Pompa ARAG (
cod. 4622BA50000.200). Diversamente il flussometro non è in grado di avviare o
fermare la pompa e funzionerà solo come visualizzatore.

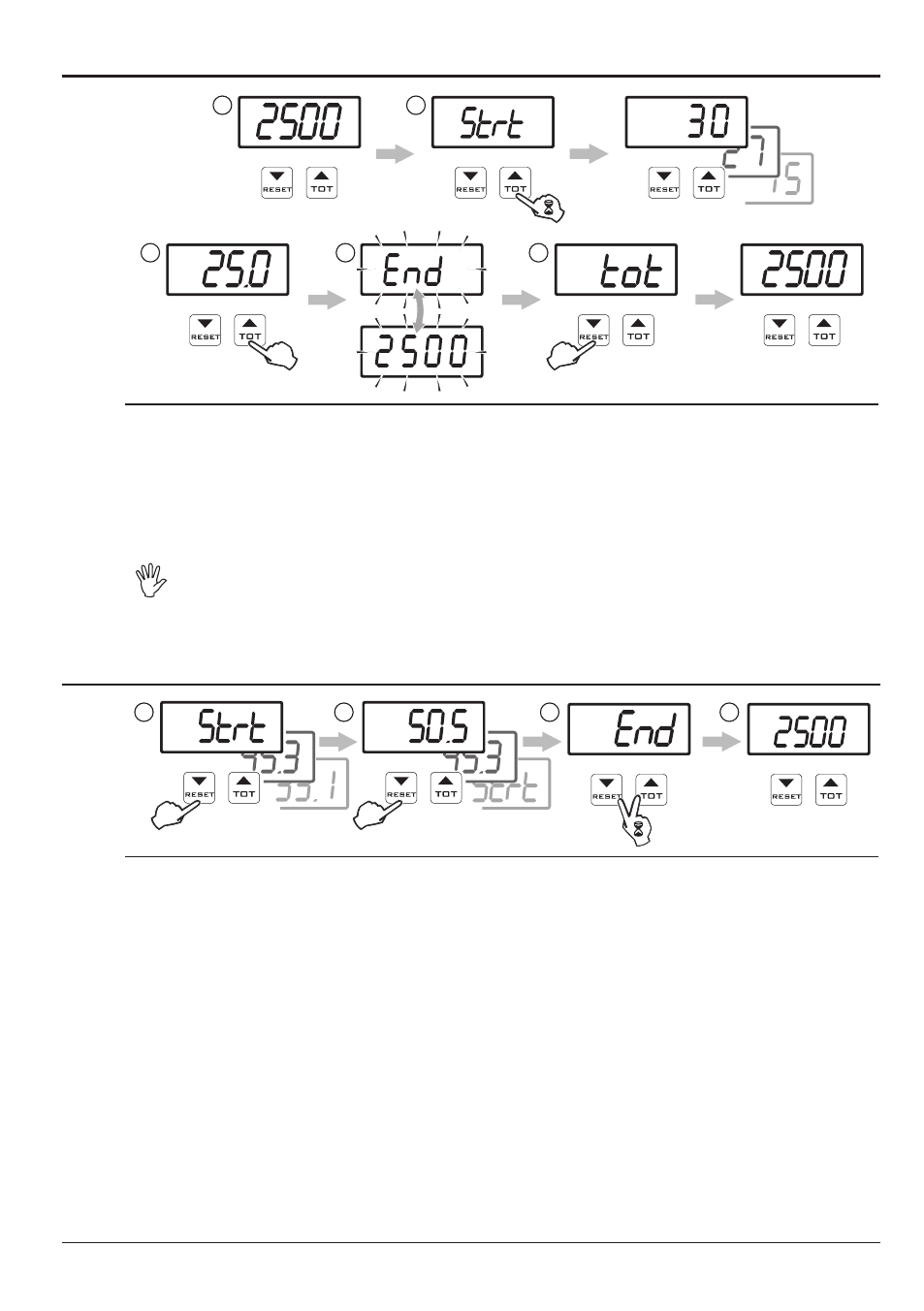

Fig. 11
Fig. 12
