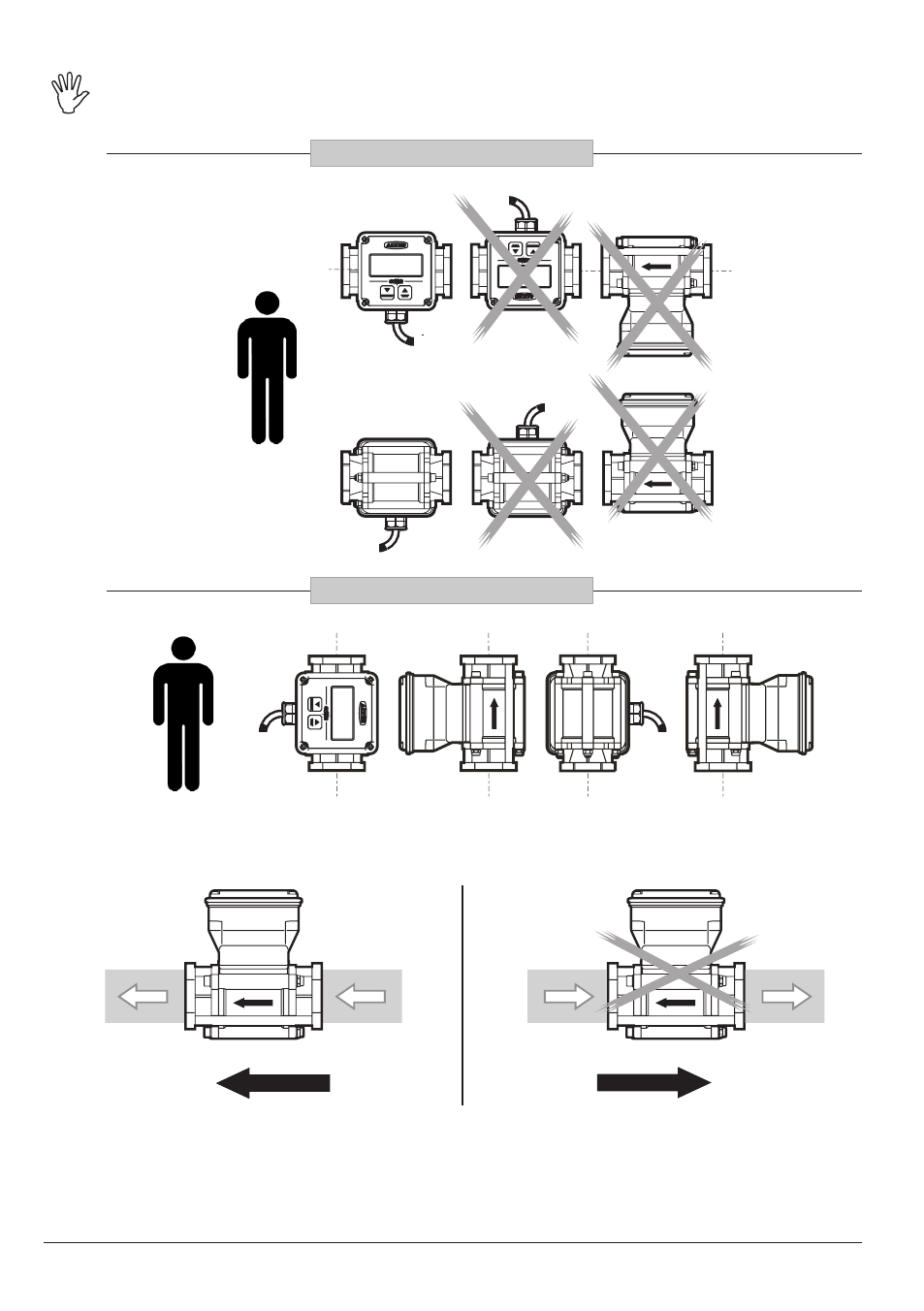

- Per un corretto funzionamento, rispettare il senso di montaggio (Fig. 2a e 2b);
Il cavo non deve essere MAI posizionato verso l'alto.
MontAGGio orizzontAle
OK
OK
MontAGGio VerticAle
- Rispettate la corretta direzione di ingresso-uscita del liquido, come indicato dalla freccia stam-
pata sul corpo del flussometro (Fig. 3).
IN OUT IN OUT
Utilizzate tubi in entrata e uscita dello stesso diametro dei passaggi interni del flussome-
tro; per ogni riferimento, consultate la tabella 4 (Cap. 7 - Dati tecnici).
Fig. 2a
Fig. 2b
Fig. 3
