8
5 uso
Durante l'utilizzo dell'impianto il flussometro invia impulsi al computer che, in base al valore della
costante precedentemente impostato, indicherà la portata istantanea.
Il flussometro è in grado di rilevare solo il passaggio di liquidi conduttivi aventi una condu-
cibilità uguale o maggiore a 300 µS/cm (Rif. Tab. 3, Cap. 7).
- Non sottoponete l'apparecchiatura a getti di acqua in pressione.
- Rispettate la tensione di alimentazione prevista (12 Vdc).
- Nel caso in cui occorra effettuare saldature ad arco voltaico, assicuratevi che l'alimenta-
zione del flussometro sia disinserita; eventualmente scollegate i cavi di alimentazione.
- Utilizzate il flussometro solo entro i limiti di portata (Rif. Tab. 4, Cap. 7). Al di fuori di que-
sti limiti, il flussometro potrebbe restituire dati errati e quindi indurre in errore l'operatore
o il sistema automatico.
ARAG non può essere ritenuta responsabile per danni causati a persone, animali o cose
dall'utilizzo non corretto o non indicato del flussometro o di sue parti.
5.1 Uso Mode 0 - Mode 2
5.1.1 Visualizzazione dati
Durante il funzionamento è possibile visualizzare i seguenti parametri:
Liquido totale immesso in cisterna
0 ÷ 9999 (EU: l - US: Gal) - "Mode 0"
0 ÷ 999,9 (EU: l - US: Gal) - "Mode 2"
Portata istantanea 0 ÷ 999,9 (EU: l/min - US: Gpm)
5.1.2 Impostazione quantità di liquido da caricare in cisterna
In questa modalità di funzionamento il flussometro visualizza la quantità totale di liquido da caricare
all'interno della cisterna:
+

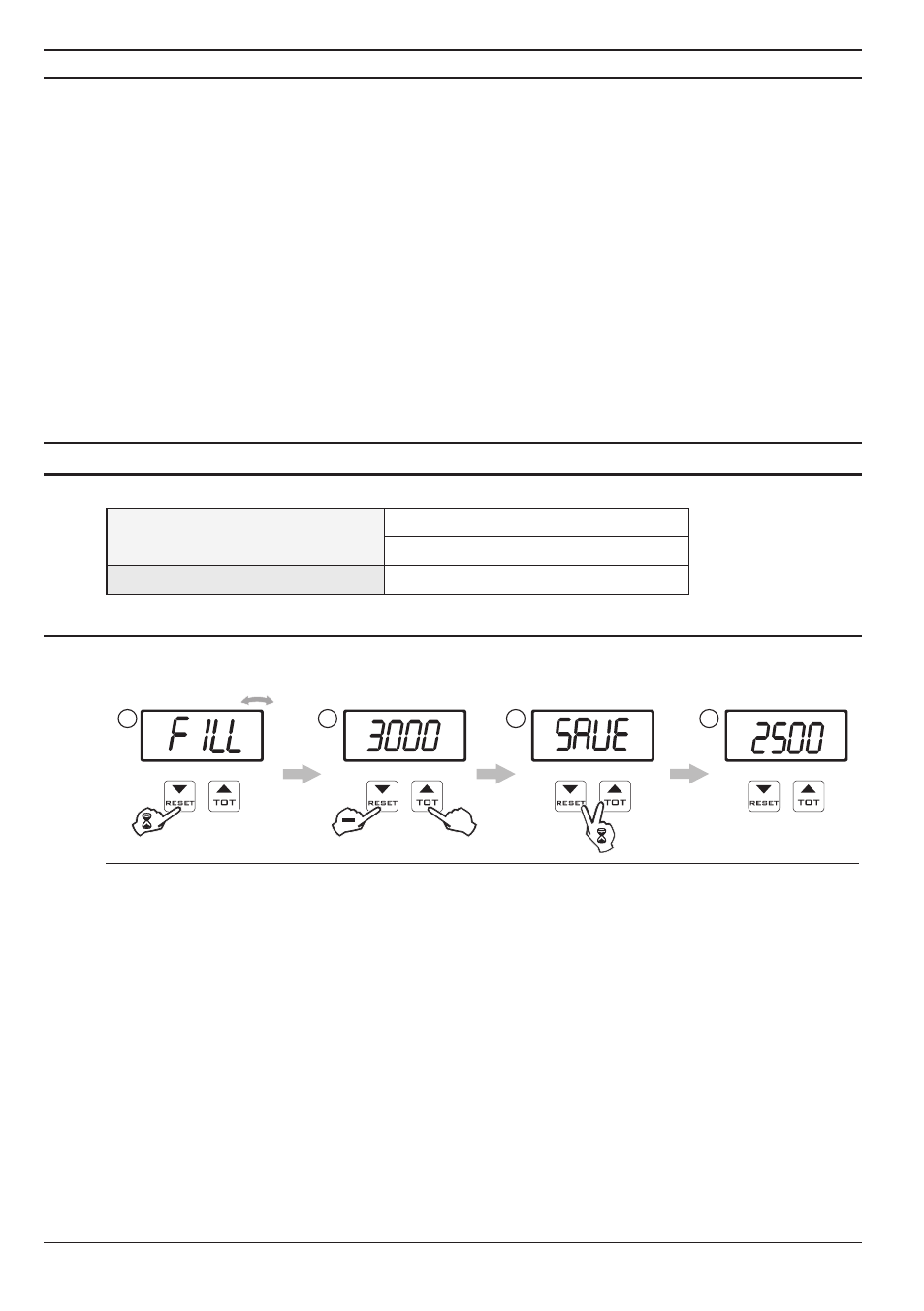

1 2 3 4
Dopo l’accensione, il display mostra il valore della quantità di liquido da caricare in cisterna; per modificarlo,
procedere come segue:
1) Premete il tasto
RESET fino alla visualizzazione del messaggio "FILL".
2) Impostate il valore della quantità di liquido da caricare in cisterna utilizzando i tasti TOT (incrementa) e
RESET (decrementa); una pressione prolungata dei tasti permette una modifica veloce del valore.
3) Per confermare l’impostazione, tenete premuti i tasti contemporaneamente fino a quando il messaggio
"SAVE" compare sul display.
4) La quantità di liquido impostata da caricare in cisterna viene visualizzata preceduta dal messaggio
"TOT".
Fig. 10
