7

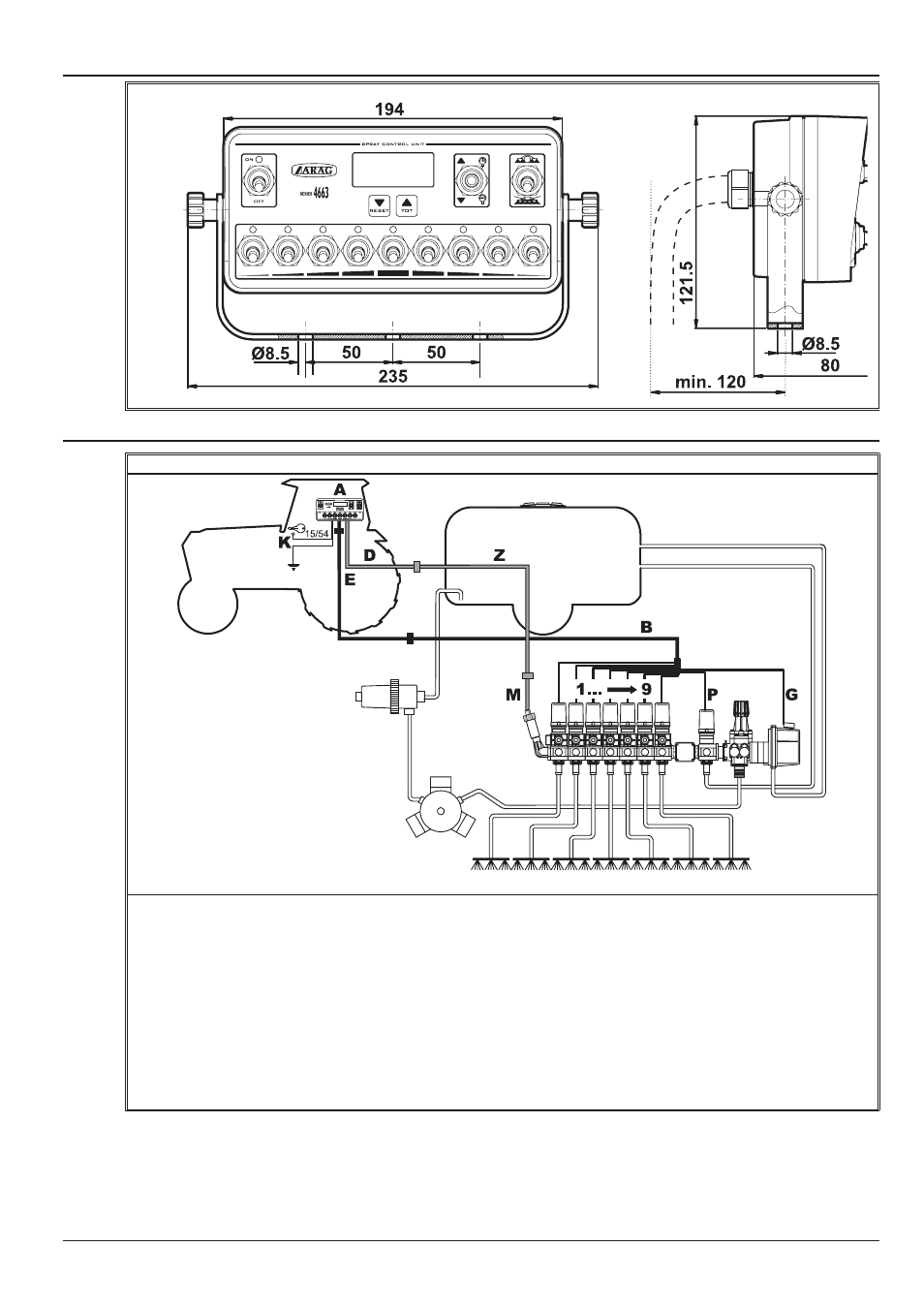

4.2 Dimensioni di ingombro
Fig. 2
4.3 Composizione consigliata degli impianti
Schema di montaggio per macchina da diserbo con pompa a membrana
Tab. 1
Legenda:
A Scatola di comando
B Cavo fi nale
D Collegamento display
E Cavo intermedio
G Valvola generale
K Chiave avviamento
M Sensore di pressione
P Valvola proporzionale
Z Prolunga
1÷9
Valvole di sezione
