6.2.5 Collegamento sensori
Fissate i connettori secondo le sigle riportate nello schema generale di montaggio (par. 4.3).
I cavi del cablaggio sono marcati con un simbolo di identifi cazione della funzione effet-
tuata. In tab. 1 sono riportate tutte le indicazioni per collegare correttamente il cablaggio.
Le istruzioni per il collegamento dei sensori sono allegate ai prodotti.
Collegate il connettore del trasduttore prestando attenzione alla polarità; dopo esservi assicurati
del corretto inserimento premete fi no al bloccaggio.

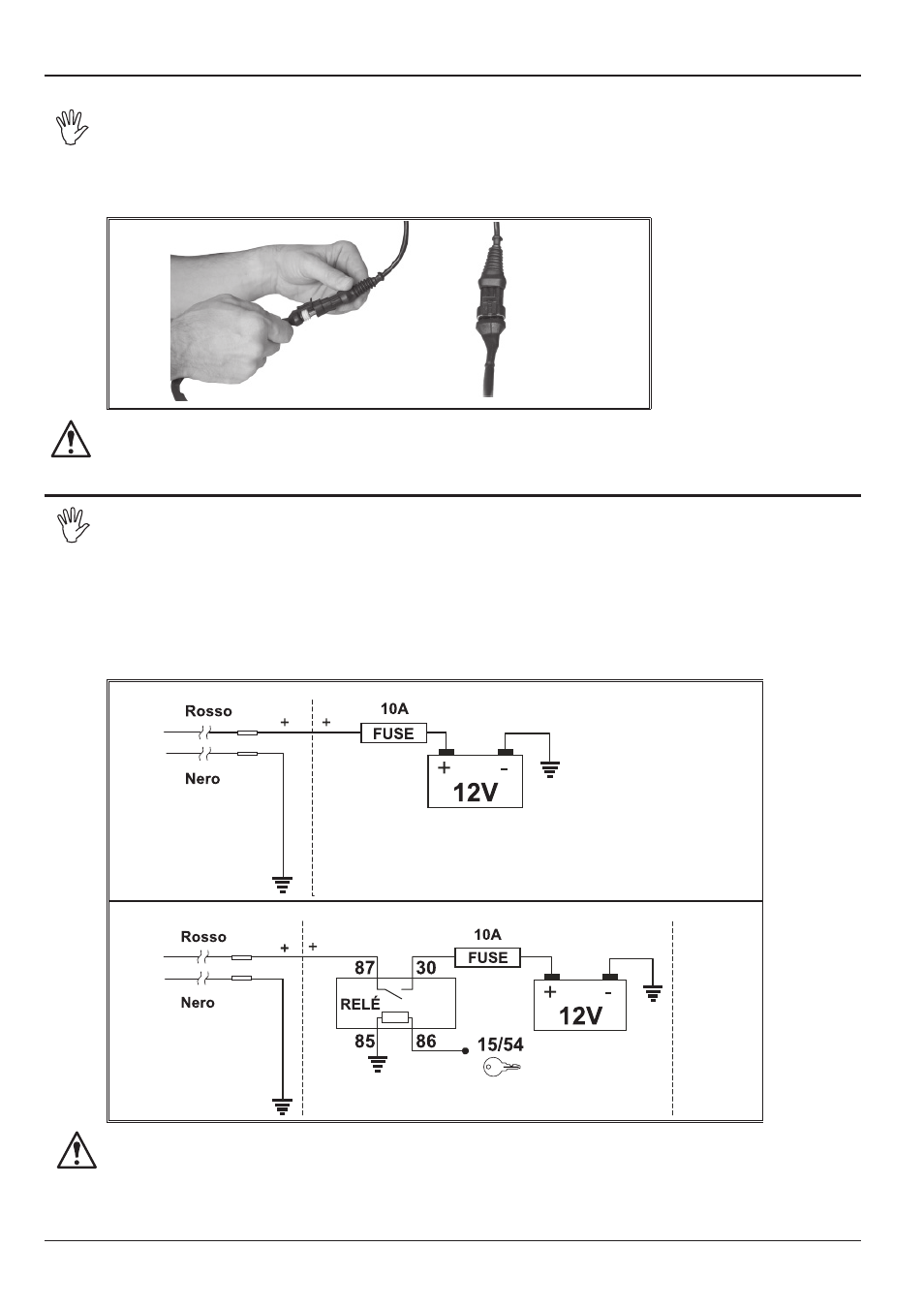

Fig. 7
Utilizzate SOLAMENTE gli accessori indicati a catalogo, con caratteristiche tecniche
adeguate al tipo di uso a cui sono destinati.
6.2.6 Collegamento dell’alimentazione
ATTENZIONE: prima di alimentare il computer ed il gruppo di comando assicuratevi
che la tensione di batteria sia corretta (12 V).
Alimentate la scatola di comando attraverso la chiave di avviamento, utilizzando l'apposito cavo di
alimentazione (componente 5 - Tab. 1).
Se il contatto 15/54 (servizi) della chiave di avviamento può sopportare un carico continuativo di 10A
realizzate i collegamenti di Fig. 8, inserendo sulla linea di alimentazione un fusibile da 10A.
In caso contrario inserite un relè come indicato in Fig. 9 e proteggete comunque la linea con
un fusibile da 10A. Utilizzate cavi con sezione minima pari a 2,5 mm
2 .
Collegamento diretto
Fig. 8
Collegamento tramite relè
Fig. 9
ATTENZIONE:
• Per non incorrere nel rischio di cortocircuiti, non collegate il connettore del cavo di
alimentazione prima di aver completato l’installazione.
• Utilizzare cavi intestati con capicorda adeguati per garantire la corretta connessione
di ogni singolo fi lo.
•
•
