7 COMANDI E VISUALIZZAZIONI DEL COMPUTER
7.1 Pannello di comando

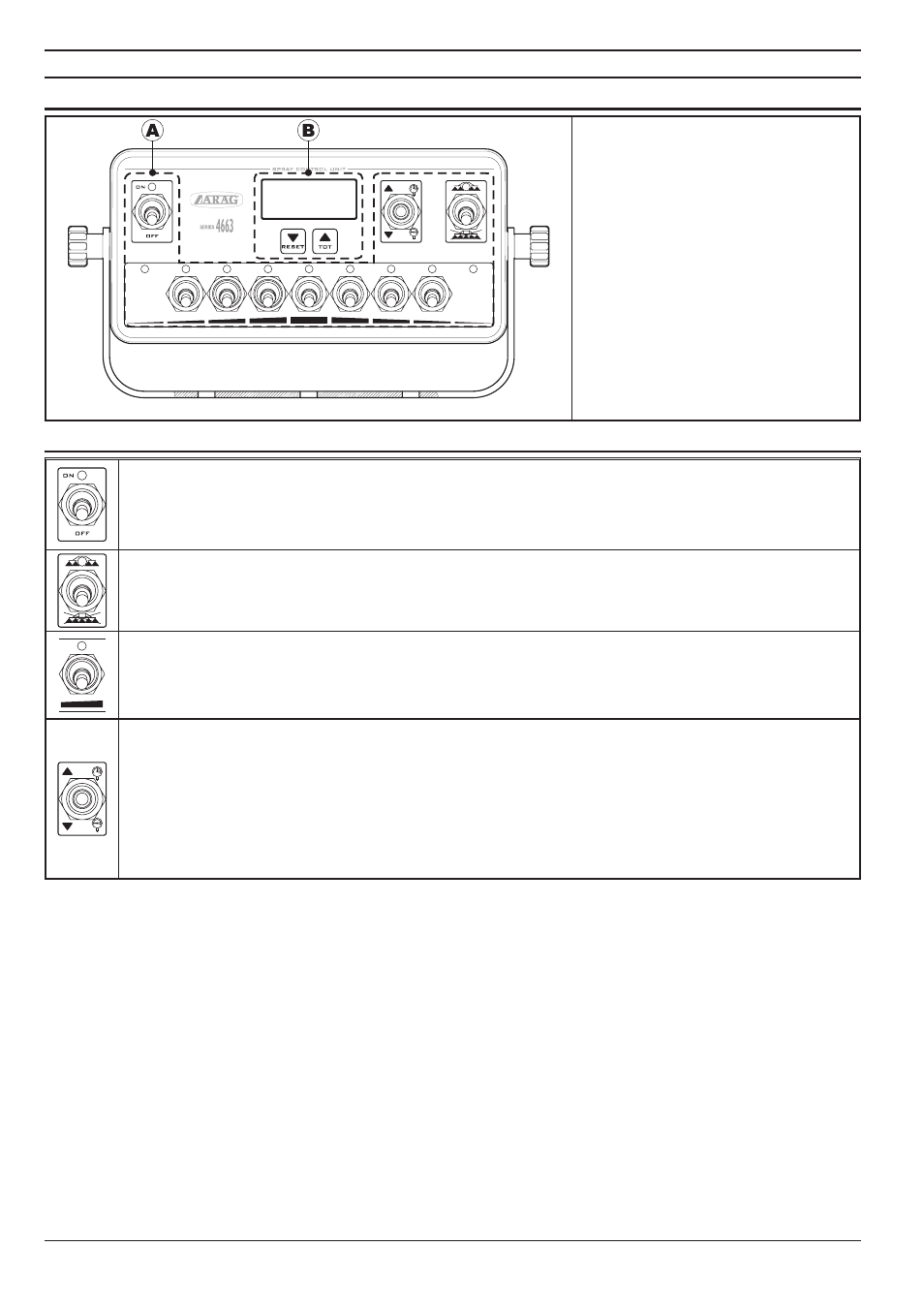

Fig. 12
A Deviatori per il controllo della scatola
di comando e delle fasi di irrorazione
(par. 7.2).
B Display per la visualizzazione della
pressione e tasti per la programmazione
del display (cap. 8).
7.2 Uso dei deviatori
Deviatore ON/OFF della scatola di comando
• per accendere la scatola di comando spostate il deviatore verso l’alto (led acceso).
• per spegnere la scatola di comando spostate il deviatore verso il basso (led spento).
ATTENZIONE: nel caso in cui si dimenticasse la scatola di comando accesa, la batteria potrebbe
scaricarsi.
Deviatore di comando della valvola generale
• per aprire la valvola generale spostate il deviatore verso l’alto (led acceso).
• per chiudere la valvola generale spostate il deviatore verso il basso (led spento).
Deviatori di comando delle valvole di sezione
• Per aprire la valvola di sezione spostate il deviatore corrispondente verso l’alto (led acceso).
• Per chiudere la valvola di sezione spostate il deviatore corrispondente verso il basso (led spento).
Il comando delle valvole di sezione varia a seconda del tipo di funzionamento abilitato sul computer:
per l'utilizzo corretto fate riferimento al par. 6.2.7 - Modalità di funzionamento.
Deviatore per il comando della valvola di regolazione
La leva è normalmente al centro.
• per incrementare la quantità di liquido da distribuire (aumento di pressione nel gruppo di comando)
posizionate il deviatore verso l’alto.
• per diminuire la quantità di liquido da distribuire (diminuzione di pressione nel gruppo di comando)
posizionate il deviatore verso il basso.
Sul display della scatola di comando si leggerà il valore istantaneo della pressione.
ATTENZIONE: per visualizzare la pressione è necessario installare un trasduttore di pressione
(par. 6.2.5).
Tab. 3
