8

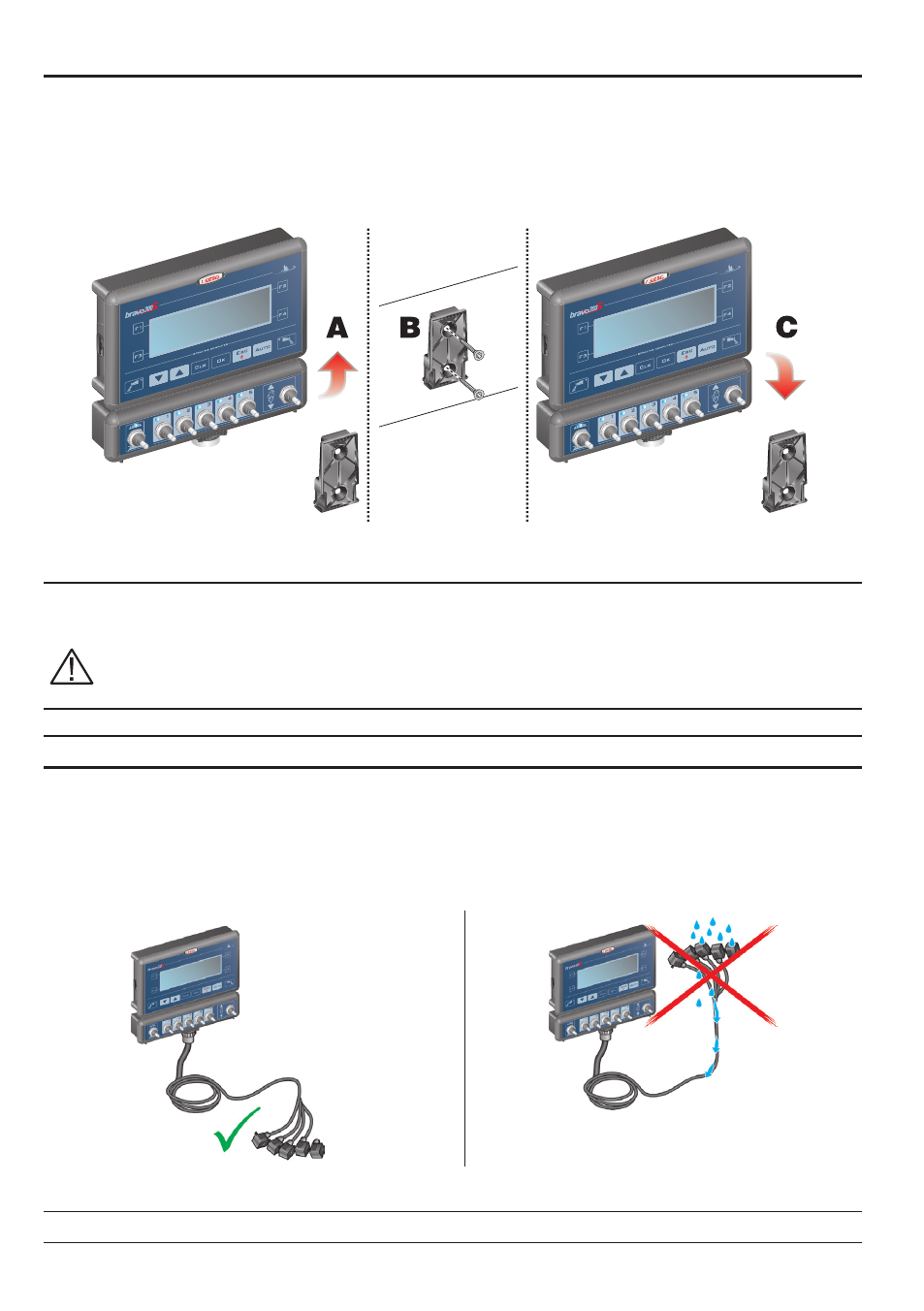

6.3 Fissaggio della staffa
Il monitor deve essere posizionato dopo aver fissato l’apposita staffa nel punto desiderato (nel
paragrafo precedente è indicata la dima di foratura della staffa).
La staffa deve essere sfilata dalla sede del monitor (
a , Fig. 5) e fissata utilizzando le viti fornite ( b ).
Dopo esservi assicurati del perfetto fissaggio della staffa, inserite il monitor su quest’ultima e pre-
mete fino al bloccaggio (
c ).
6.4 Posizionamento del gruppo di comando
Il gruppo di comando dovrà essere fissato utilizzando le staffe apposite già fornite e montate sul
gruppo stesso, posizionandolo secondo le indicazioni riportate sul manuale allegato al gruppo.
È IMPORTANTE SEGUIRE TUTTE LE REGOLE DI SICUREZZA RIPORTATE SUL
MANUALE DEL GRUPPO DI COMANDO.
7 collegamento del comPuter alla macchina agricola
7.1 Precauzioni generali per un corretto posizionamento dei cablaggi
• Fissaggio dei cavi:
- fissate il cablaggio in modo che non possa venire a contatto con organi in movimento;
- disponete i cablaggi in modo che la torsione o i movimenti della macchina non li rompano o ledano.
• Posizionamento dei cavi per evitare infiltrazioni di acqua:
- le diramazioni dei cavi devono essere SEMPRE rivolte verso il basso (Fig. 6a).
Fig. 6a Fig. 6b
SeGue
Fig. 5
