Posizionamento sulla macchina agricola
6.1
Composizione consigliata dell'impianto
COLLEGAMENTO DIRETTO

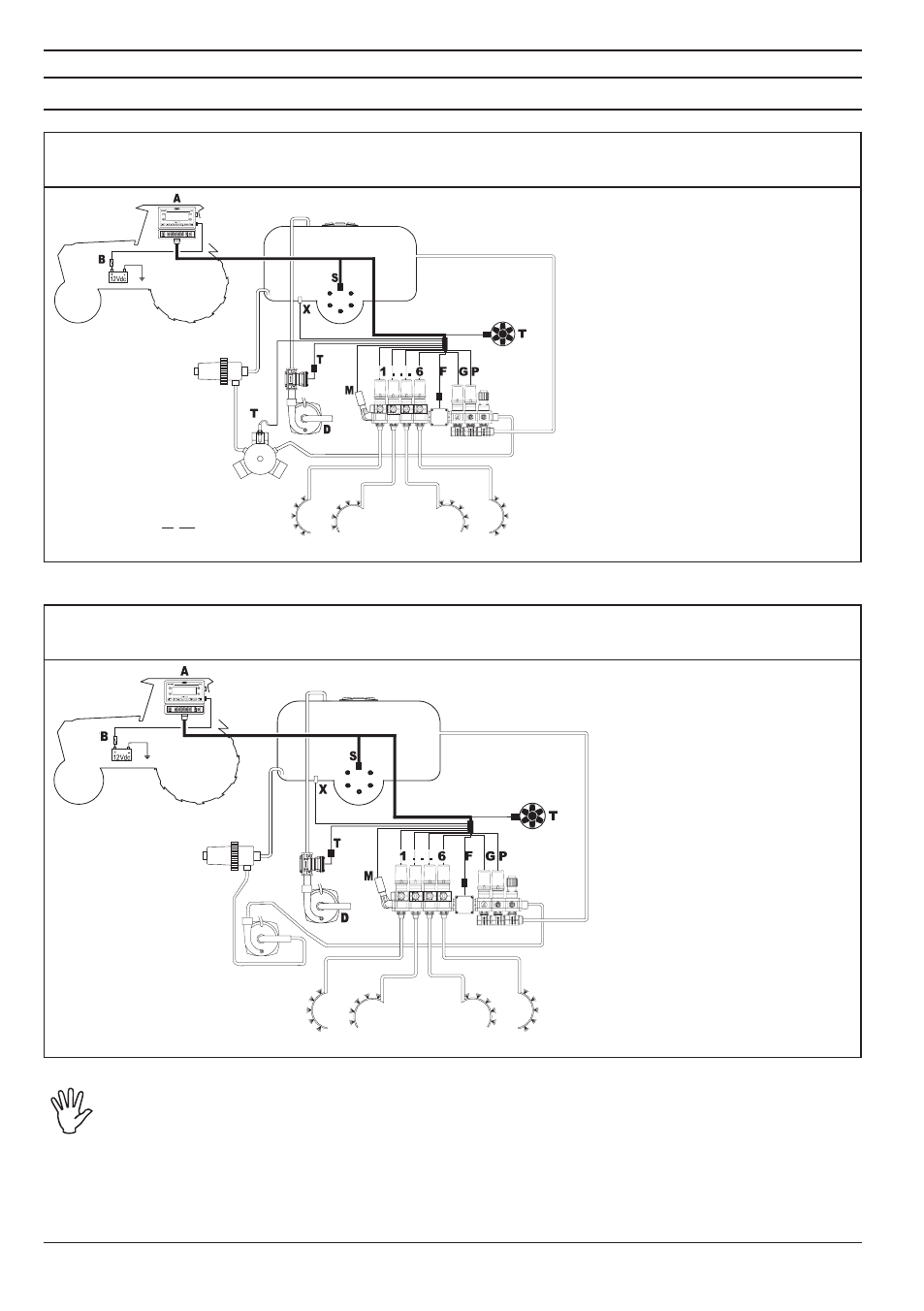

Schema di montaggio per atomizzatore con pompa a membrana - Impianto con valvola di scarico
Fig. 2
Legenda:
a
Bravo 300S
b Batteria
d
Pompa di riempimento
f Flussometro
g
Valvola di scarico
m Sensore di pressione
P
Valvola di regolazione
s
Sensore di velocità
t
Flussometro riempimento /
Pump Protector / Sensore
RPM
X
Sensore di livello
1-6 Valvole di sezione
COLLEGAMENTO DIRETTO
Schema di montaggio per atomizzatore con pompa centrifuga
Fig. 3
Legenda:
a
Bravo 300S
b Batteria
d
Pompa di riempimento
f Flussometro
g
Valvola di scarico
m Sensore di pressione
P
Valvola di regolazione
s
Sensore di velocità
t
Flussometro riempimento /
Sensore RPM
X
Sensore di livello
1-6 Valvole di sezione
Il computer deve essere collegato direttamente alla batteria della macchina agricola.
*
Non collegate il computer sotto chiave (15/54).
*
*
