6.2 Posizionamento del monitor
BRAVO 300S deve essere posizionato nella cabina di comando della macchina agricola. Attenetevi
alle seguenti precauzioni:
- NON posizionate il monitor in zone soggette a eccessive vibrazioni o urti, per
evitarne il danneggiamento o l'azionamento involontario dei tasti;
- Fissate il dispositivo in una zona sufficientemente visibile e di facile raggiungi-
mento con le mani; tenete presente che il monitor non deve ostruire i movimenti o
limitare la visuale di guida.
Tenete presenti i diversi collegamenti necessari al funzionamento del computer
(Figg. 2 e 3), la lunghezza dei cavi, e prevedete un adeguato spazio per i connettori e
per i cavi.
In prossimità di ogni connettore è riportato un simbolo di identificazione della fun-
zione effettuata. Per qualsiasi riferimento alla configurazione degli impianti, consulta-
te il Par. 6.1 - Composizione consigliata dell'impianto.

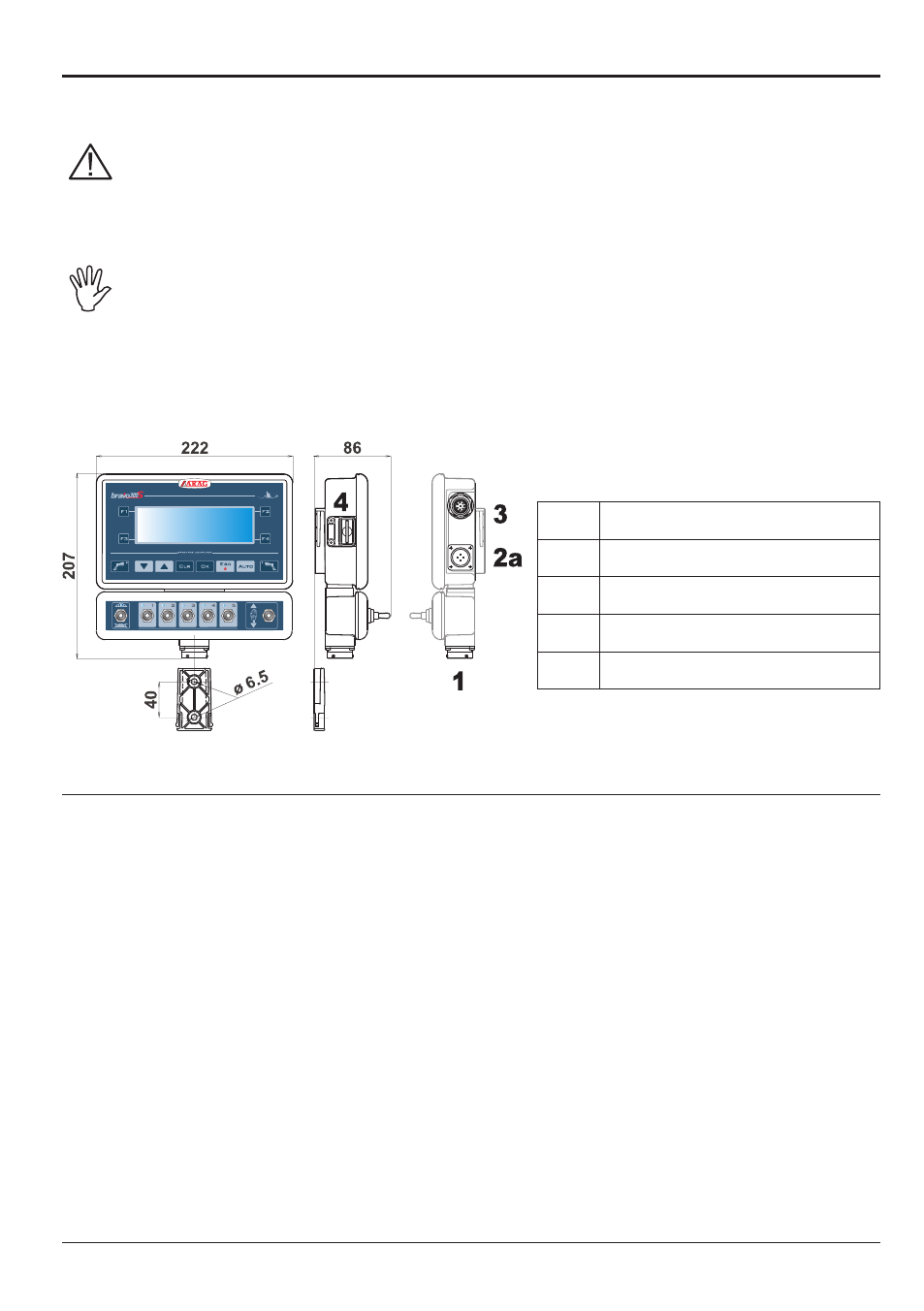

Fig. 4
num. Punti di connessione monitor
1 Gruppo di comando e sensori
2a Alimentazione
3 Collegamenti ausiliari
4 Scheda di memoria SD
SeGue
Tab. 1
