7
6.2 Posizionamento del monitor
Bravo 300S deve essere posizionato nella cabina di comando della macchina agricola. Attenetevi
alle seguenti precauzioni:
- NON posizionate il monitor in zone soggette a eccessive vibrazioni o urti, per
evitarne il danneggiamento o l'azionamento involontario dei tasti;
- Fissate il dispositivo in una zona sufficientemente visibile e di facile raggiungi-
mento con le mani; tenete presente che il monitor non deve ostruire i movimenti o
limitare la visuale di guida.

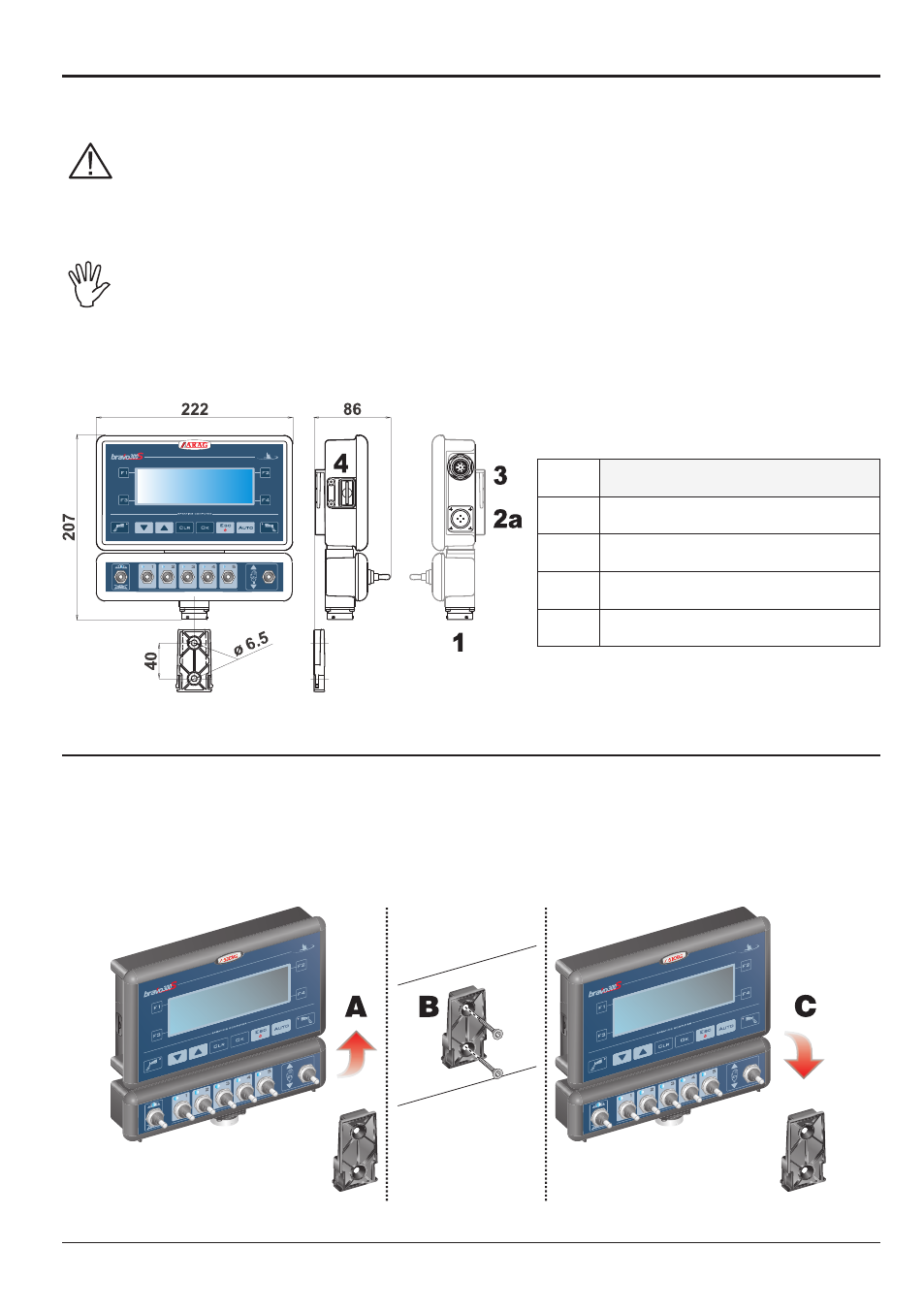

Tenete presenti i diversi collegamenti necessari al funzionamento del computer (Fig. 4),
la lunghezza dei cavi, e prevedete un adeguato spazio per i connettori e per i cavi.
In prossimità di ogni connettore è riportato un simbolo di identificazione della fun-
zione effettuata. Per qualsiasi riferimento alla configurazione degli impianti, consulta-
te il Par. 6.1 - Composizione consigliata dell'impianto.
num. Punti di connessione monitor
1 Gruppo di comando e sensori
2 Alimentazione
3 Collegamenti ausiliari
4 Scheda di memoria SD
6.3 Fissaggio della staffa
Il monitor deve essere posizionato dopo aver fissato l’apposita staffa nel punto desiderato (nel
paragrafo precedente è indicata la dima di foratura della staffa).
La staffa deve essere sfilata dalla sede del monitor (
a , Fig. 5) e fissata utilizzando le viti fornite ( b ).
Dopo esservi assicurati del perfetto fissaggio della staffa, inserite il monitor su quest’ultima e pre-
mete fino al bloccaggio (
c ).
Tab.1
Fig. 4
Fig. 5
