Posizionamento sulla macchina agricola
6.1
Composizione consigliata dell'impianto
COLLEGAMENTO DIRETTO

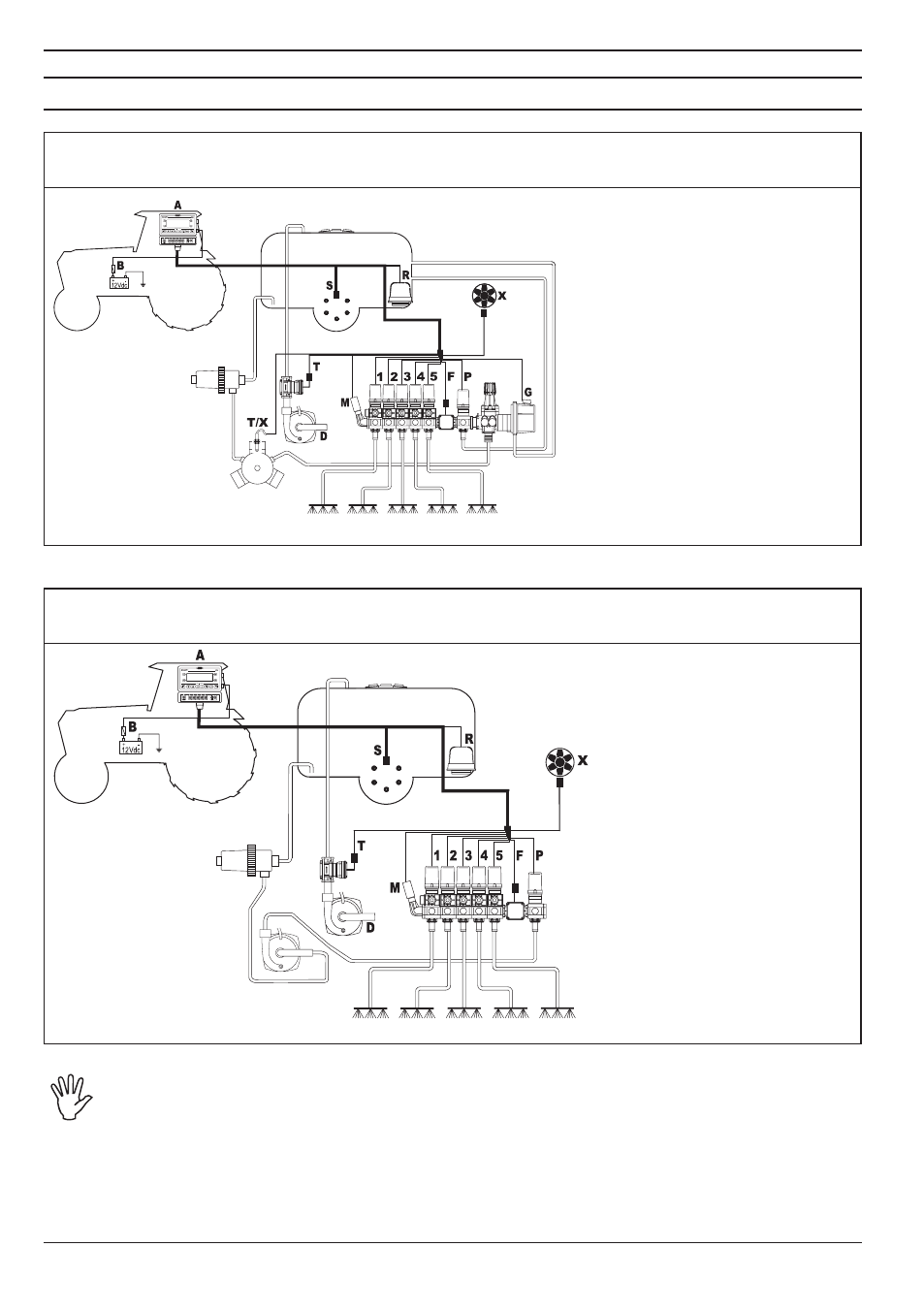

Schema di montaggio per macchina da diserbo con pompa a membrana
Legenda:
a Bravo 300S
b Batteria
d
Pompa di riempimento
f Flussometro
g
Valvola generale
m Sensore di pressione
P
Valvola di regolazione
r Tracciafile
s
Sensore di velocità
t
Flussometro riempimento o
Pump Protector
X
Sensore RPM o Pump Pro-
tector
1÷5 Valvole di sezione
COLLEGAMENTO DIRETTO
Schema di montaggio per macchina da diserbo con pompa centrifuga
Fig. 3
Legenda:
a
Bravo 300S
b Batteria
d
Pompa di riempimento
f Flussometro
m Sensore di pressione
P
Valvola di regolazione
r Tracciafile
s
Sensore di velocità
t
Flussometro riempimento
X
Sensore RPM
1÷5 Valvole di sezione
Il computer deve essere collegato direttamente alla batteria della macchina agricola.
*
Non collegate il computer sotto chiave (15/54).
*
