11
Fissate i connettori alle rispettive valvole secondo le sigle riportate nello schema generale di mon-
taggio dell’impianto in vostro possesso (Par. 6.1 - Composizione consigliata dell'impianto).

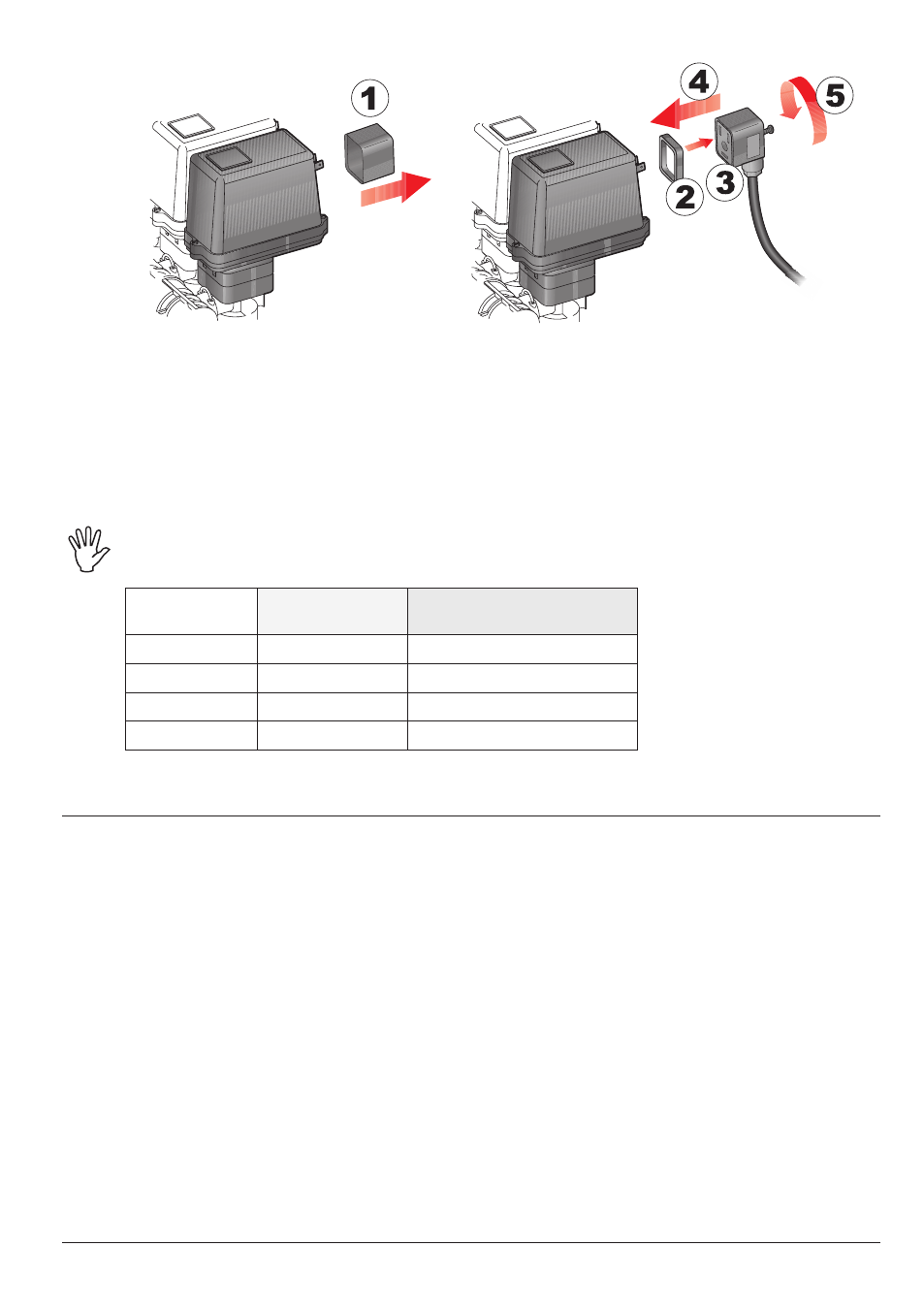

• Togliete il cappuccio di protezione (
1, Fig. 10) dalla valvola elettrica.
• Posizionate la guarnizione (
2) imboccandola sul connettore (3) quindi collegate il connettore pre-
mendolo a fondo (
4): fate attenzione, durante l’inserimento, a non piegare i contatti elettrici
sulla valvola.
• Avvitate la vite (
5) fino al completo serraggio.
Nel caso in cui il numero di deviatori del monitor sia superiore al numero di valvole
di sezione, collegate i cavi come riportato in Tab. 2.
NR. VALVOLE
DI SEZIONE
DEVIATORI
DA UTILIZZARE
CAVI DA COLLEGARE
ALLE VALVOLE DI SEZIONE
2
2 - 4
2 - 4
3
2 - 3 - 4
2 - 3 - 4
4
1 - 2 - 4 - 5
1 - 2 - 4 - 5
6
1 - 2 - 3 - 4 - 5 - 6
1 - 2 - 3 - 4 - 5 - 6
Fig. 10
Tab. 2
