dall’alimentazione di rete.
Verificare che non vi sia pressione nelle tubazioni.
Se si è verificato un guasto del tubo, assicurarsi che il prodotto eventualmente
rimasto nella testina sia stato scaricato attraverso lo scarico controllato fino a una
zona di scarico idonea.
Indossare indumenti protettivi e una protezione per gli occhi se vengono pompati
prodotti pericolosi.
620R, 620RE4, 620RE Protezione di sicurezza
La sicurezza primaria sulle pompe serie 620 è costituita dalla protezione della testina
che può essere sbloccata solo con attrezzi. Sulle pompe serie 600 ad azionamento
elettrico con carter è prevista una protezione secondaria (di riserva) come
interblocco elettrico in modo che quando la protezione viene aperta la pompa si
arresta (e solo fino a che la protezione rimane aperta). L’interblocco elettrico sulle
pompe con azionamenti con carter non deve mai essere usato come protezione
primaria. Prima di aprire la protezione della testina disinserire sempre l’alimentazione
elettrica diretta alla pompa.
Sulle pompe serie 620 ad azionamento pneumatico con carter è prevista solo la
protezione primaria che può essere sbloccata solo con attrezzi. Sulle pompe serie
620 dotate di motori industriali CA è prevista solo la protezione primaria che può
essere sbloccata solo con attrezzi, ma è disponibile a un costo aggiuntivo un kit di
interfaccia che consente la commutazione dell’alimentazione elettrica tramite
l’interblocco della protezione della testina.
620R, 620RE4, 620RE Condizioni di pompaggio
Pressione e viscosità
Tutti i valori di pressione indicati in queste istruzioni operative, da cui sono state
tratte le cifre relative alla resa e alla durata utile si riferiscono a pressioni di picco
delle tubazioni.
Nonostante sia tarata per una pressione di esercizio di 4 bar, questa pompa genera
una pressione di esercizio superiore a 4 bar in caso di restrizioni delle tubazioni. Nei
casi in cui è importante che non venga superata una pressione di esercizio di 4 bar,
installare sulla tubazione dellePer operazioni di pompaggio con pressioni di 2-4 bar,
usare soltanto pompe ad accoppiamento stretto o con carter dotate di elementi tubo
in Marprene/Bioprene di durezza 73 Shore o STA-PURE standard. La lettera “M” nel
codice prodotto dell’elemento del tubo indica l’idoneità del tubo per l’utilizzo con alta
pressione.
Per operazioni di pompaggio con pressioni di 0-2 bar, usare pompe ad
accoppiamento stretto o pompe con carter dotate di elementi tubo di durezza 64
Shore o la gamma standard di tubazioni per pompa peristaltica continua.
Il trattamento della viscosità è massimizzato usando nella testina elementi tubo in
Marprene/Bioprene di durezza 73 Shore o STA-PURE.
Assicurarsi che vi sia sempre un minimo di un metro di tubo flessibile con foro
interno liscio collegato all’attacco di scarico della testina. Questo contribuirà a
minimizzare l’eventuale perdita di impulso e pulsazione nelle tubazioni. Questo è
importante soprattutto nel caso di liquidi viscosi e di tubi rigidi.

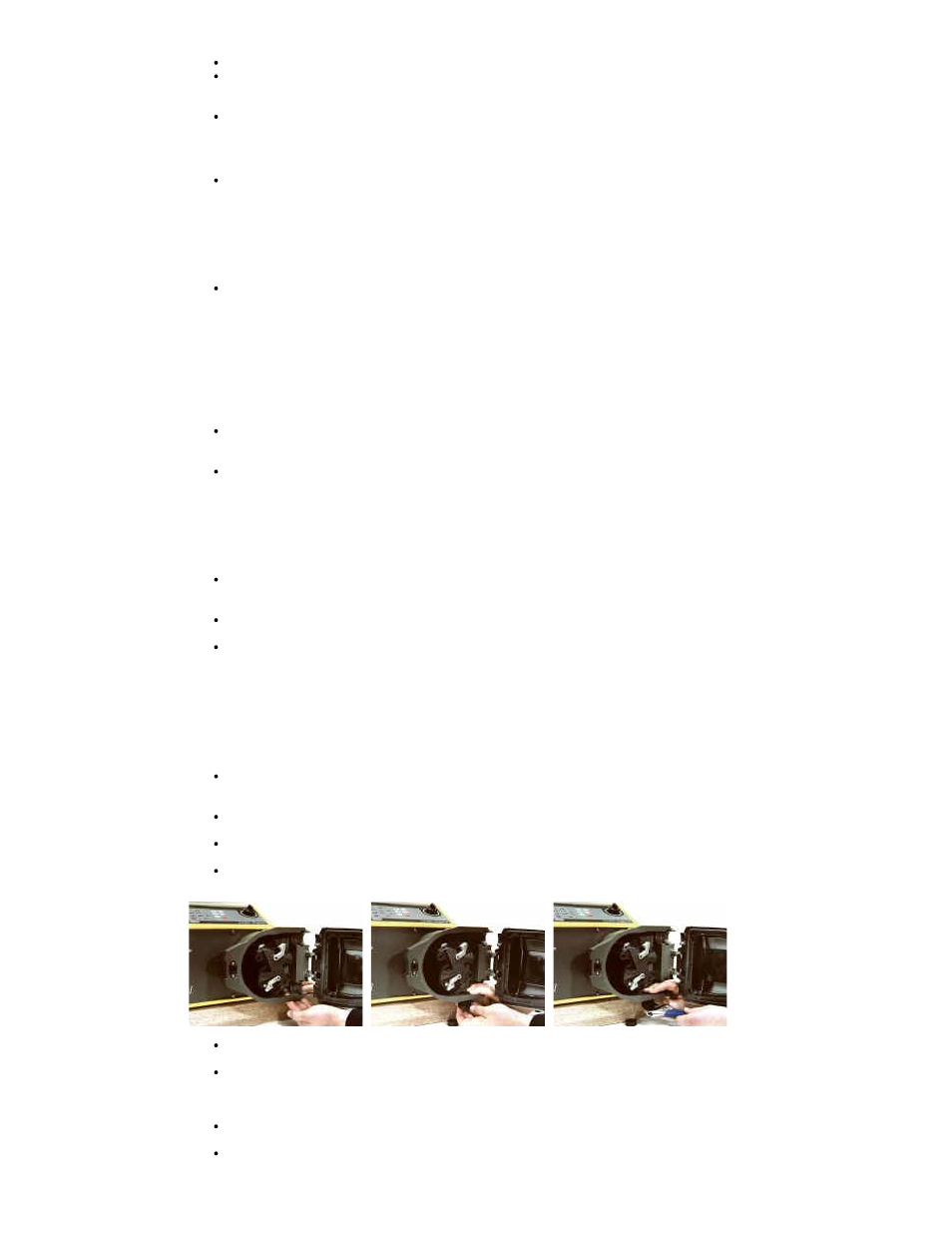

620R, 620RE4, 620RE Installazione della pompa
Un’installazione progettata correttamente favorisce la maggiore durata utile possibile dei
tubi; pertanto assicurarsi che vengano seguite le linee guida seguenti:
Evitare curve strette delle tubature, riduttori dei tubi e lunghezze eccessive di tubi di
piccolo diametro rispetto a quello della testina, in particolare nei tubi dal lato di
aspirazione.
Assicurarsi che i tubi di collegamento e i raccordi siano adeguatamente tarati per
sopportare la pressione prevista.
Se un tubo rigido arriva molto vicino alla testina, una sezione di tubo estraibile può
semplificare la sostituzione del tubo.
Assicurarsi che il tappo di otturazione dello scarico controllato sia in posizione se non
viene usato l’attacco dello scarico controllato. Vedi qui di seguito.
È consigliabile usare il tubo di scarico controllato per il pompaggio di liquidi
pericolosi, aggressivi o abrasivi o prodotti che induriscono a contatto dell’aria..
Quando si collega il tubo dello scarico controllato all’attacco dello scarico controllato
usando l’adattatore di accoppiamento fornito, verificare che vi sia uno spazio
adeguato sotto la testina. Il tubo di scarico deve arrivare fino a un contenitore o a
una zona di scarico adeguati.
La procedura di installazione del rilevatore perdite è inclusa nel kit del rilevatore
perdite.
In caso di dubbi in merito a un’installazione rivolgersi all’Ufficio di Assistenza Tecnica
Watson-Marlow.
