base della percentuale della velocità massima ed è dotato di una manopola di
bloccaggio che impedisce di cambiare inavvertitamente la velocità.
Arresto Per arrestare la pompa, girare l’interruttore Avanti/Spento/Indietro nella
posizione centrale. Per cambiare la direzione del flusso, girare l’interruttore
Avanti/Spento/Indietro nella posizione centrale finché non si sarà fermato il rotore
della testina e quindi girare l’interruttore nella direzione di rotazione desiderata.
Se si passa dal controllo manuale a quello automatico, non è necessario scollegare il
segnale di processo dalla pompa o regolare i potenziometri di taratura.
Funzionamento automatico
Portare il selettore Auto/Man/Man sulla posizione Man.

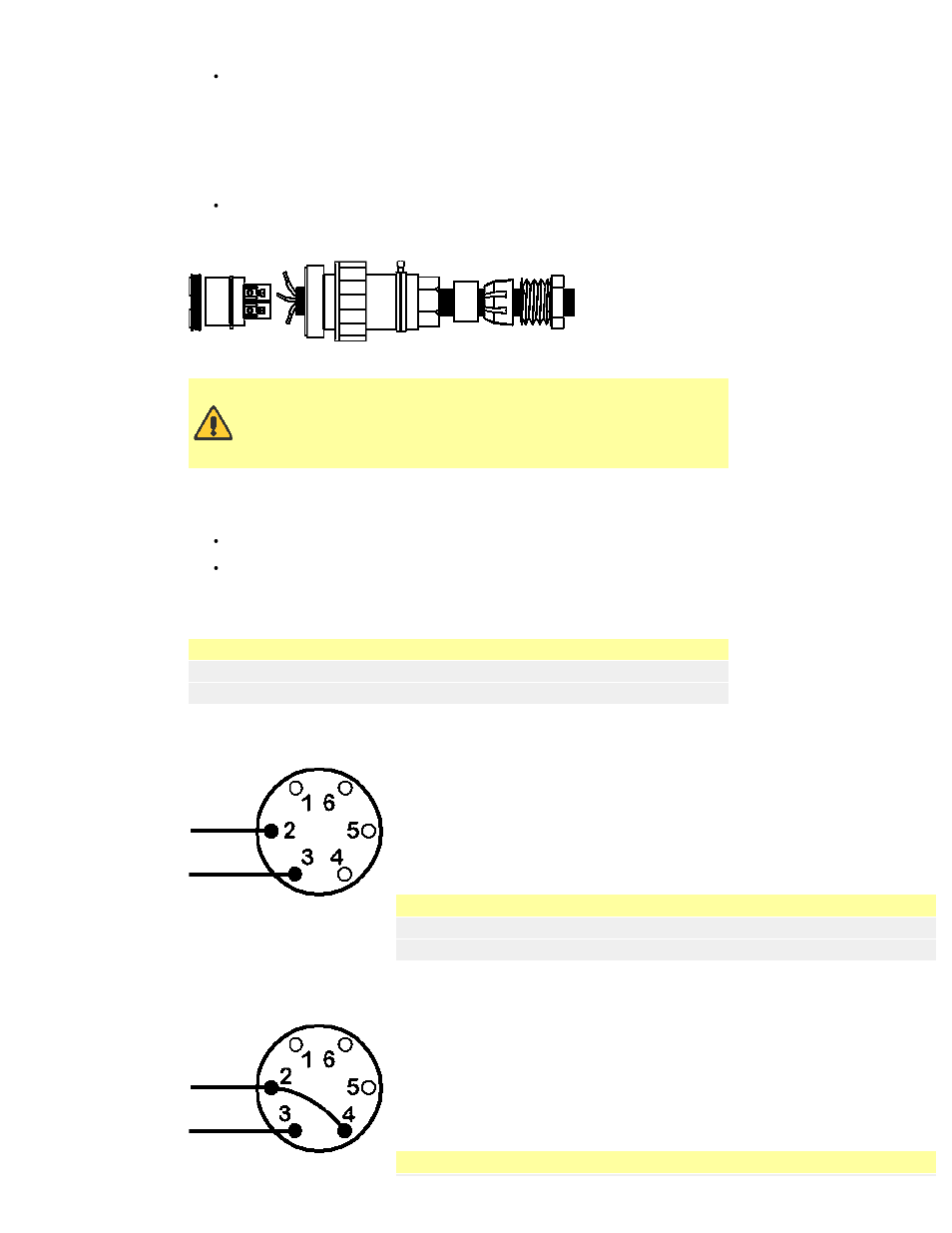

Per tutte le operazioni che richiedono il controllo automatico e remoto, il comando è fornito
di un connettore impermeabile a 6 piedini.
Numero parte Watson-Marlow UP0035.
È essenziale montare correttamente la spina a 6 piedini al fine di non
compromettere il livello di protezione degli ingressi. Non applicare mai la
tensione di rete attraverso i piedini della spina. È possibile applicare sino
a 30V ai piedini 2 e 3 ma non agli altri piedini, che potrebbero venire
danneggiati in modo permanente. Tali danni non sono coperti da
garanzia.
La pompa viene comandata da un segnale analogico di processo di 30V o 32mA massimo.
L’unità opera ad una velocità di flusso maggiore quando riceve segnali di comando superiori
(risposta non invertita) o inferiori (risposta invertita).
Signal offset (Scostamento segnale) è il livello del segnale di processo da
raggiungere affinché il rotore della pompa inizi il movimento di rotazione.
Signal range (Intervallo segnale) è la variazione del livello del segnale di
processo necessaria per produrre la modifica richiesta nella velocità del rotore della
pompa.
Ad esempio, quando si utilizza un segnale di processo da 4mA a 20mA:
Risposta della pompa Scostamento segnale Intervallo segnale
Non-invertida 4mA 16mA
Invertida 20mA 16mA
Per le diverse tensioni, è possibile usare una fonte stabile di c.c. variabile insieme ad un
voltmetro c.c. (massimo 30V c.c.). Polarità impostata per una risposta non invertita.
Invertire la polarità per la risposta invertita.
Segnale di tensione
(Impedenza dell’ingresso 220 kohm)
Riposta Scostamento V Intervallo V Pin 2 Pin 3
Non-invertida 5 a 30 0 a 30 - +
Invertida 5 a 24 0 a 24 + -
Per le diverse correnti, è possibile usare la stessa fonte c.c. insieme ad un
milliamperometro c.c. Polarità impostata per una risposta non invertita. Invertire la polarità
per la risposta invertita.
Segnale di corrente
(Impedenza dell’ingresso 250 ohm)
Riposta Scostamento mA Intervallo mA Pin 2 Pin 3
