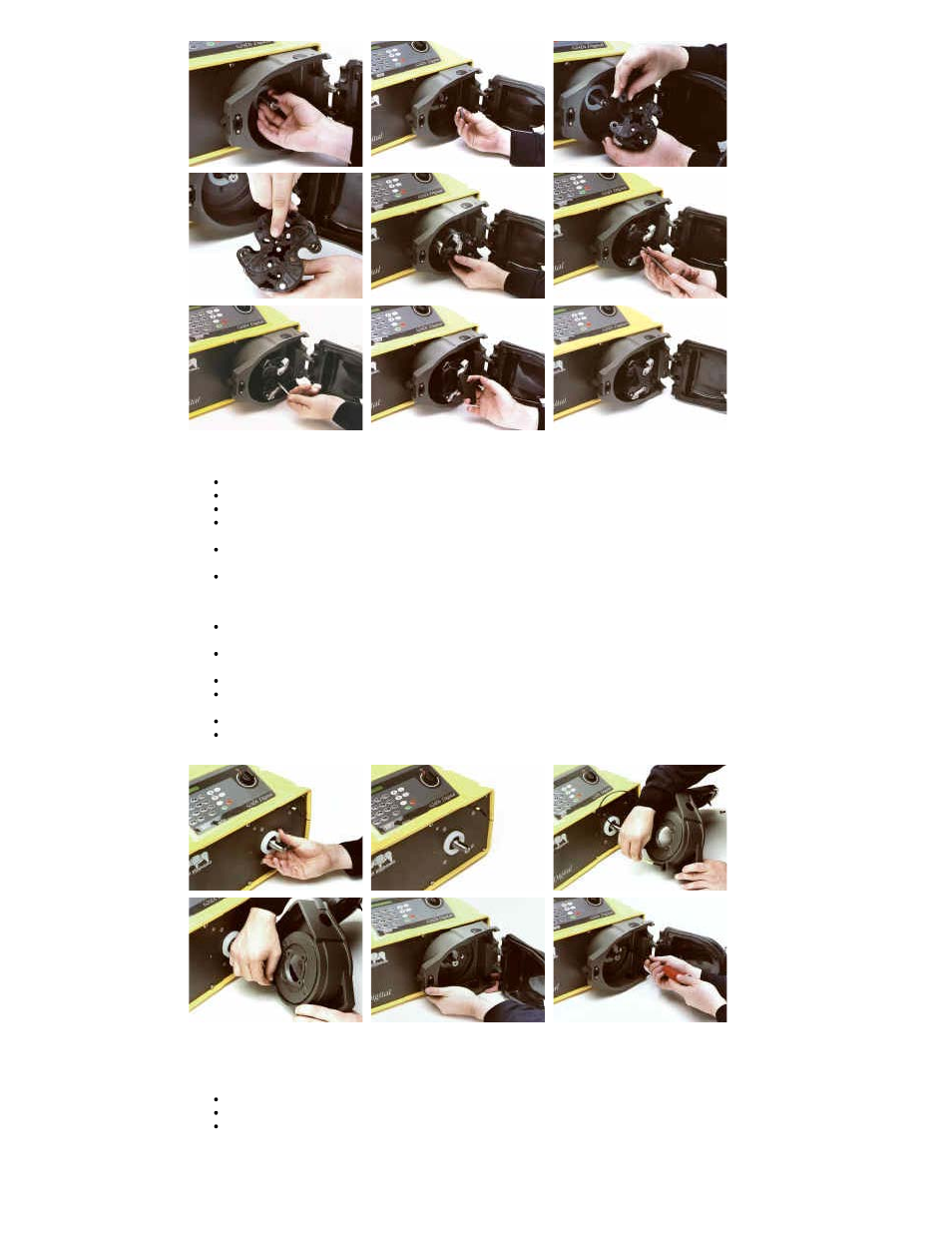

Rimozione della guida (azionamenti con carter)
Rimuovere il rotore.
Staccare il tubo dello scarico controllato, se montato.
Allentare le due viti di fissaggio della guida usando un cacciavite.
Estrarre leggermente la guida dalla piastra frontale, per esporre il collegamento
dell’interblocco della protezione.
Scollegare l’interblocco della protezione staccando manualmente la spina del cavo
dalla guida.
Estrarre completamente la guida dall’azionamento con carter.
Rimontaggio della guida (azionamenti con carter)
Assicurarsi che la guida sia pulita e che la rondella del distanziatore e gli anelli di
allineamento della borchia della scatola del cambio siano ancora in posizione.
Avvicinare la guida al pannello frontale dell’azionamento con carter e ricollegare la
spina del cavo di interblocco della protezione.
Montare la guida sulla borchia della scatola del cambio.
Allineare la guida orizzontalmente in modo che i fori di posizionamento siano allineati
con i fori filettati della piastra frontale.
Stringere le due viti di fissaggio usando un cacciavite.
Ricollegare l’interblocco della protezione e il tubo dello scarico controllato, se
richiesto.
620R, 620RE4, 620RE CIP & SIP
Generalità
Sbloccare la protezione e disinnestare i rulli nella zona dei tubi.
Chiudere la protezione e premerla contro la guida fino a far scattare il fermo.
Osservare un’area di sicurezza di 1m.
CIP
