Se un tubo rigido arriva molto vicino alla testina, una sezione di tubo estraibile può
semplificare la sostituzione del tubo.
Mantenere puliti i rulli della testina e il corpo testina.
In caso di dubbi riguardo a un'installazione, rivolgersi all'Ufficio di Assistenza Tecnica
Watson-Marlow.
Tutte le cifre sul rendimento in queste istruzioni operative si riferiscono alle pressioni di
picco della tubazione. La pressione di picco spesso non viene indicata con precisione dai
manometri analogici a olio in quanto avviene uno smorzamento dell'ago dello strumento. La
pressione che viene registrata usando un manometro analogico può essere solo il 75% del
valore di pressione massima reale. Per una misurazione accurata della pressione di picco,
usare un trasduttore di pressione digitale.
18 Caricamento del tubo
Le pompe T704U e 704S possono essere usate con una testina a tubo continuo 701R o con
una testina 701RE dotata di elementi tubo LoadSure Watson-Marlow. Per entrambi i tipi di
testine, sono disponibili le testine addizionali opzionali "X".

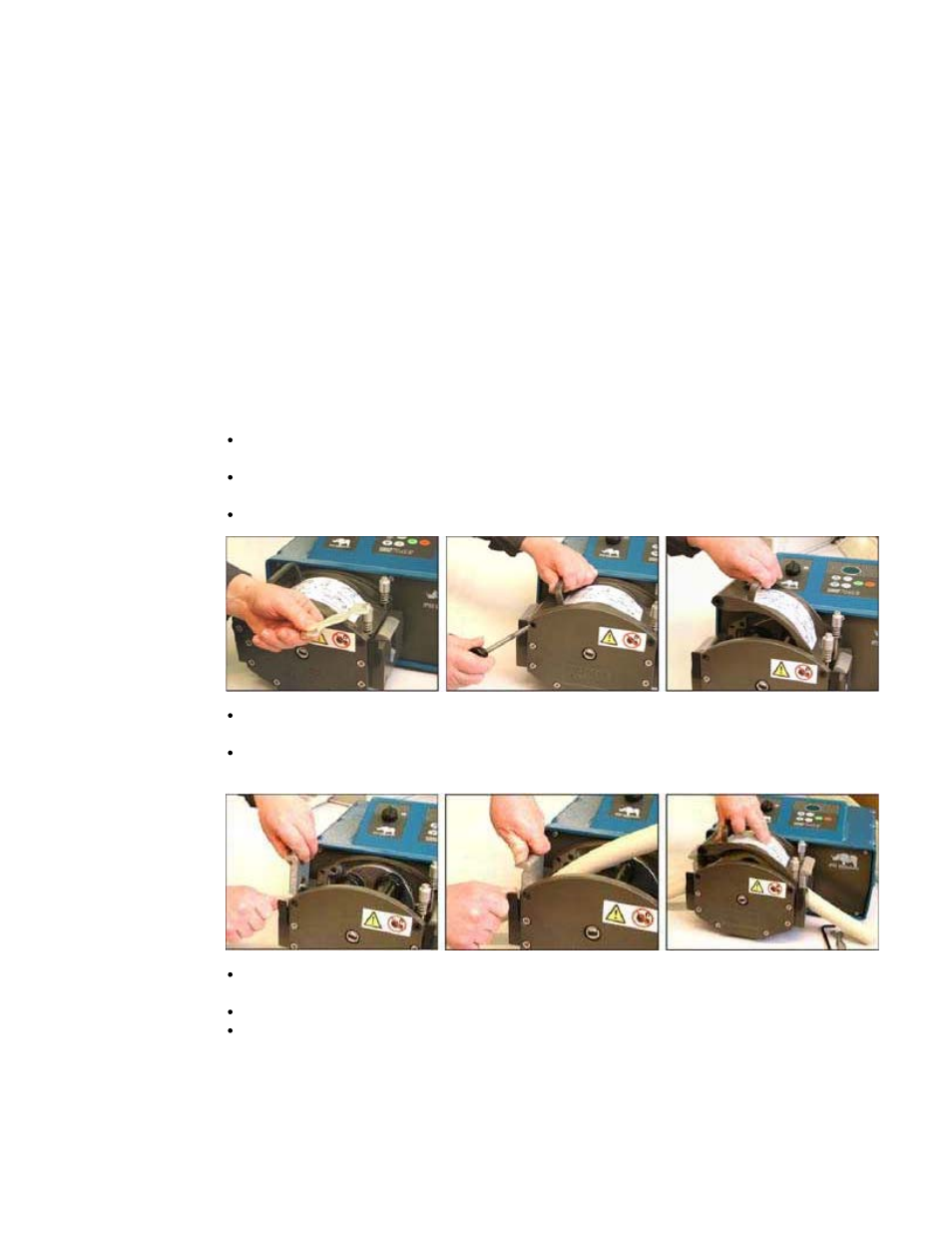

Caricamento del tubo continuo 701R, 701RX e 701RG
Allentare le manopole delle molle di compressione del corpo testina usando una chiave
A/F da 10mm, girandola in senso antiorario sei (6) volte.
Svitare il bullone di fissaggio del corpo testina ed estrarre completamente il bullone.
Alzare il corpo testina afferrandolo per la relativa maniglia ed estrarlo da sotto le molle.
Rilasciare i fermagli del tubo tirando le leve di rilascio ed estraendo entrambi i fermagli.
Posizionare il tubo attraverso la testina. Fissare il lato di aspirazione inserendo il primo
fermaglio del tubo e tirando contemporaneamente la leva di rilascio.
Applicare il fermaglio senza fissarlo per consentire che la parte eccedente del tubo passi
nella testina. (Vedi Ritensionamento del tubo, qui di seguito).
Far scorrere l'estremità destra del corpo testina sotto le molle e posizionare l'estremità
sinistra in modo da poter inserire il bullone di fissaggio del corpo testina.
Serrare il bullone di fissaggio del corpo testina con la chiave brugola da 6mm fornita.
Stringere entrambe le manopole delle molle di compressione del corpo testina con una
coppia di serraggio di 3Nm usando una chiave A/F da 10mm.
