Nota: Se due testine sono dotate ognuna di un tubo del diametro di 25,4 mm, la pressione
di uscita massima consentita è di 1bar (14,5 psig) per canale.

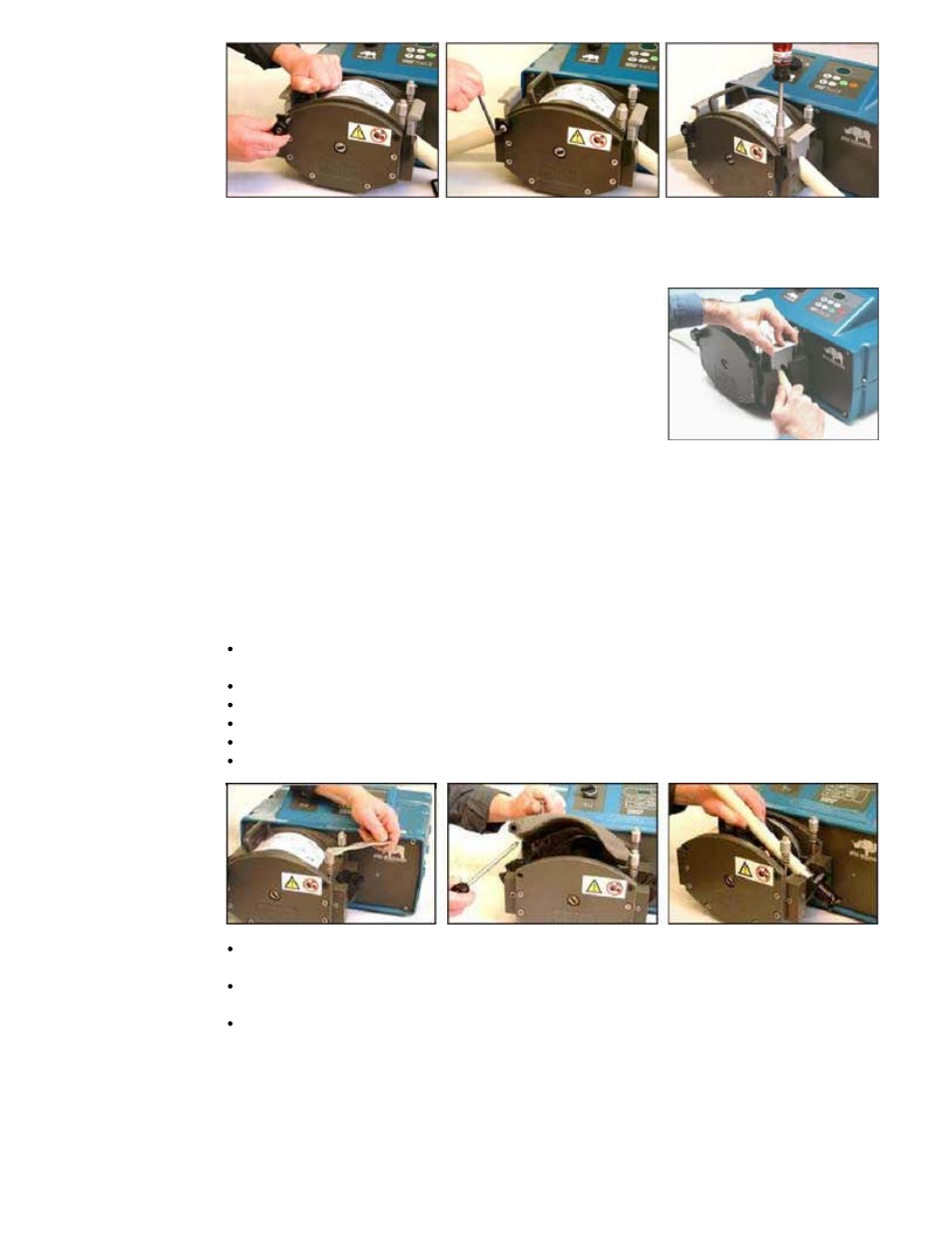

Ritensionamento del tubo
Avviare la pompa con la protezione in posizione facendo
in modo che la parte eccedente del tubo passi nella testina
e poi premere forte sul fermaglio dell'estremità di
mandata. Controllare il movimento del tubo mentre la
pompa è in funzione. Se il tubo si muove nella testina, il
tubo deve essere fissato più saldamente all'estremità di
aspirazione. Il fermaglio dell'estremità di mandata deve
essere aperto per liberare l'eventuale tubo eccedente; il
tubo deve essere poi tirato in modo da tenderlo e bloccato
di nuovo saldamente con il fermaglio. Ripetere questa
operazione, se necessario.
Se si usano tubi continui in Marprene, dopo 30 minuti di funzionamento tendere di nuovo il
tubo nella testina rilasciando leggermente il fermaglio del tubo sul lato di mandata e
tendendo il tubo. Questo è necessario per contrastare il normale stiramento che avviene
con i tubi in Marprene che potrebbe passare inosservato con conseguente riduzione della
durata utile del tubo.
Caricamento dell'elemento tubo LoadSure 701RE e 701REX
Elementi tubo LoadSure serie 700:
eliminano la possibilità di un guasto prematuro del tubo dovuto a un caricamento errato
del tubo;
evitano che il tubo venga stretto troppo con il fermaglio;
eliminano la necessità di ritendere il tubo;
prolungano la durata utile del tubo;
riducono i tempi di manutenzione per la sostituzione e la pulizia del tubo;
consentono connessioni di tubi standard di settore.
Allentare le manopole delle molle di compressione del corpo testina usando una chiave
A/F da 10mm girandole in senso antioriario sei (6) volte.
Svitare il bullone di fissaggio del corpo testina ed estrarlo completamente. Alzare il corpo
testina afferrandolo per la maniglia ed estrarlo dalle molle.
Posizionare la flangia a D montata sull'estremità dell'elemento tubo nel fermaglio del
tubo di mandata (destra). (La flangia a D assicura che l'elemento possa essere caricato
correttamente.)
