Verificare che l'interruttore Man/Aut sul pannello frontale sia nella posizione auto in modo
che si accenda il simbolo Aut.
La pompa accetta segnali di controllo esterni attraverso il connettore da 25 pin sul pannello
posteriore. Il passo della filettatura di montaggio del passacavo del cavo di controllo
automatico è PG7 e accetta un cavo da 3,0 a 5,0mm. Rimuovere la piastra di protezione
assicurando che la guarnizione non venga danneggiata.
La pompa può essere controllata attraverso un segnale di processo analogico di un
massimo di 30V o 32mA. La pompa fornisce una portata crescente per il segnale di
controllo in aumento (risposta non invertita) o una portata crescente per il segnale di
controllo in diminuzione (risposta invertita).
Sfalsamento segnale è il livello del segnale di processo che è stato raggiunto perché il
rotore della pompa inizi a ruotare.
Campo segnale è il cambiamento nel livello del segnale di processo necessario per
produrre il cambiamento richiesto nella velocità del rotore della pompa.
Ad esempio, quando si usa un segnale di processo compreso tra 4mA e 20mA:
Risposta della pompa
Sfalsamento segnale
Campo segnale
Non invertita
4mA
16mA
Invertita
20mA
16mA

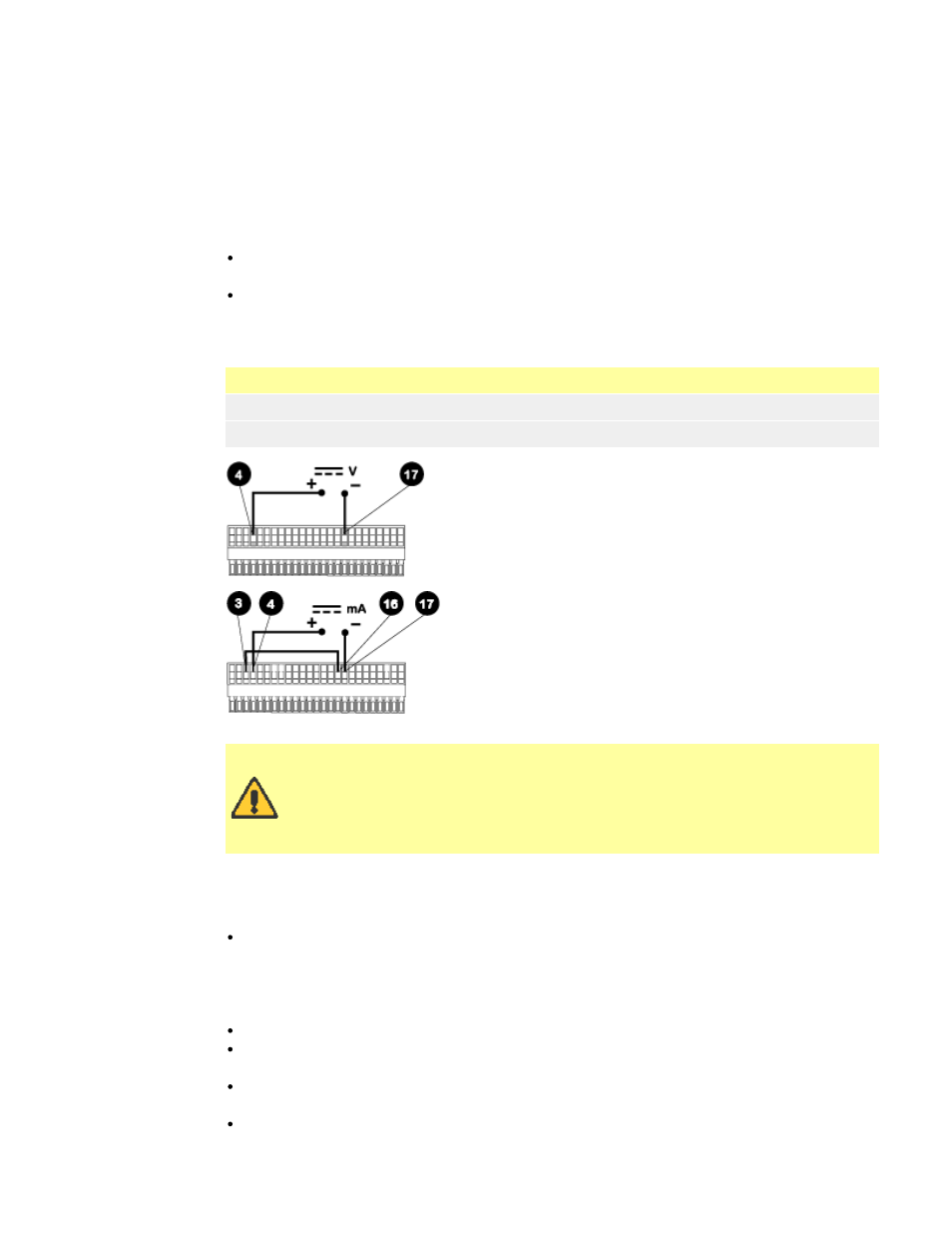

Per i modi voltaggio si può usare una fonte di tensione CC
stabile, variabile unitamente a un voltmetro CC, (max 30V
CC). (Fare riferimento ai dati sui collegamenti della
morsettiera da 25 pin come esempio di circuito di
controllo). Impedenza del circuito 100kW. Invertire la
polarità per la risposta invertita.
Per i modi corrente si può usare la stessa fonte CC
unitamente a un misuratore di milliampere CC, (max
32mA). (Fare riferimento ai dati della morsettiera da 25
pin). Impedenza del circuito 250kW. Invertire la polarità
regolata per la risposta invertita.
Non applicare mai tensione di rete attraverso i pin del connettore da 25
pin. È possibile applicare fino a 30V attraverso i pin 4 e 17 e 5V TTL ai
pin 7 e 5, ma non deve essere applicata tensione attraverso gli altri pin.
Potrebbe risultarne un danno permanente non coperto da garanzia. Non
usare l'interruttore di rete per comandare la pompa 704U per una serie
ripetuta di arresti/avviamenti. Usare la funzione di controllo automatico.
11 704U Procedura di taratura
Ruotare il potenziometro di sfalsamento segnale (potenziometro da 20 giri) in senso
orario fino a raggiungere il limite trasversale del cursore indicato da uno scatto. A questo
punto ruotare il potenziometro di 10 giri in senso antiorario. Ripetere per il
potenziometro del campo segnale. Questo assicura la corretta messa a punto del
potenziometro per la taratura.
Impostare lo sfalsamento del segnale di processo.
Ruotare il potenziometro di sfalsamento segnale in senso orario per impostare la velocità
dell'albero della pompa sul minimo desiderato.
Impostare il segnale di processo sul limite superiore del relativo campo (non superiore a
30V o 32mA).
Ruotare il potenziometro del campo segnale (contrassegnato dalla scritta "Range"
(campo) sul pannello posteriore) in senso orario per impostare la velocità dell'albero
della pompa sul massimo desiderato.
