Pompe Watson-Marlow 120U IP31: istruzioni operative 13
2.6.9 Velocità: input del
potenziometro a distanza

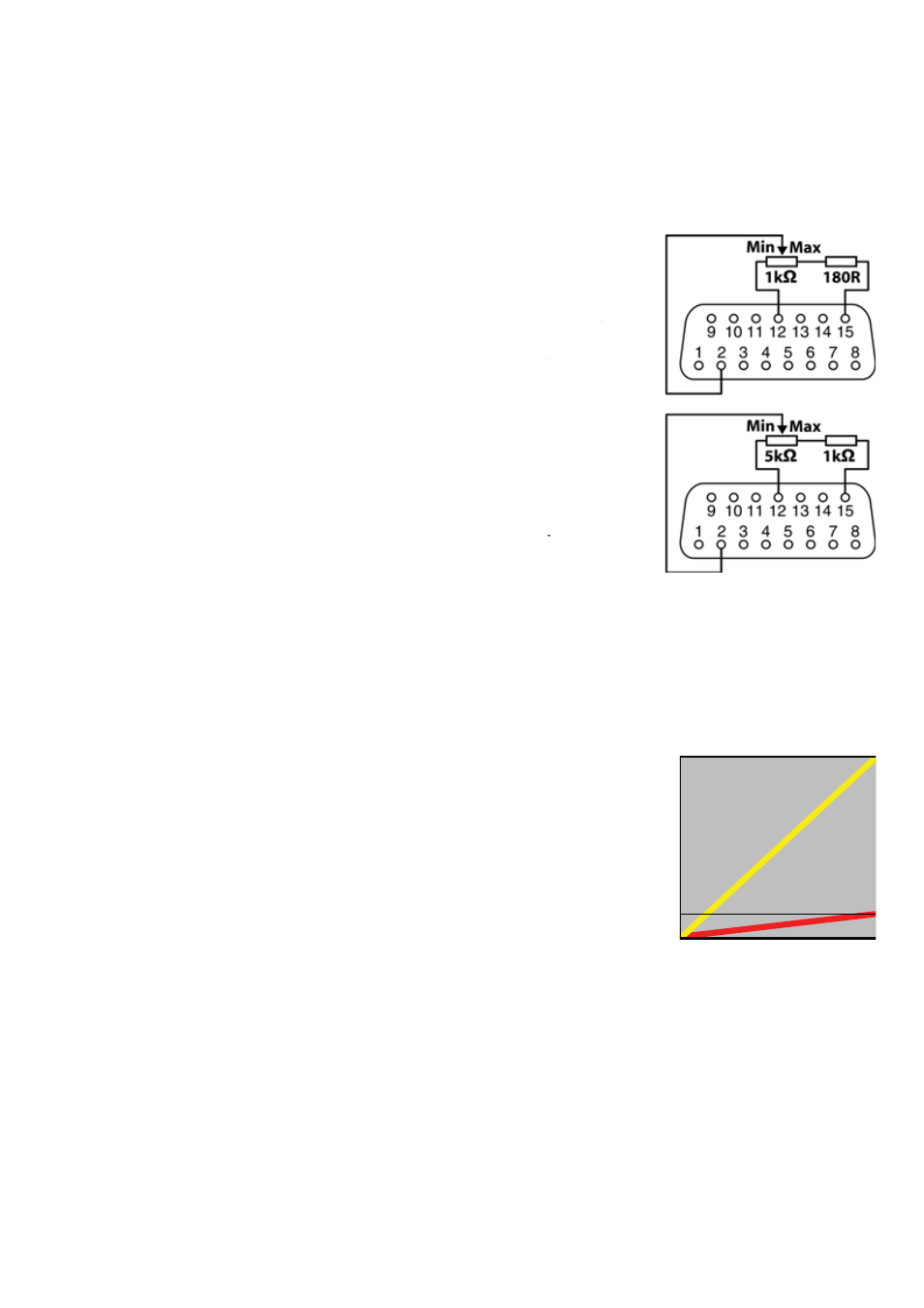

Per l’input velocità del potenziometro a distanza,
quando è stato premuto AUTO:
Collegare un potenziometro (±5% di tolleranza
consigliata) tra i pin 12 e 15, con un resistore in
serie sul lato Max del potenziometro. Il valore del
potenziometro tipico è 1kΩ-5kΩ. Il valore del
resistore deve essere 180R quando si utilizza un
potenziometro da 1kΩ; il valore del resistore deve
essere 1kΩ quando si utilizza un potenziometro da
5kΩ.
Nota: potrebbe essere necessario regolare il valore
del resistore su un valore maggiore o minore per
raggiungere la velocità massima totale della pompa.
Collegare il cursore del potenziometro al pin 2.
Nota: impostare la pompa sul comando analogico.
Non applicare contemporaneamente un segnale di
comando tensione o corrente. Il rendimento dipen-
derà dalle tolleranze dei componenti utilizzati.
2.6.10 Impostazione
della velocità massima
consentita
Mentre la pompa è ferma, premere contemporanea-
mente AUTO e SU per impostare la pompa nella
modalità Setup. Il display indica la velocità massima
consentita corrente e lampeggia per segnalare che
la pompa è in modalità Setup. Utilizzare i tasti SU e
GIÙ per selezionare una nuova velocità
massima
consentita. Premere AUTO per confermare la nuova
velocità massima consentita. Premere STOP per
uscire dalla sequenza di modifica e ritornare alla
velocità massima consentita precedente. La velocità
minima possibile è 2 giri/min.
Nota: per aumentare la precisione dei controlli
quando non è necessaria la velocità massima della
pompa, diminuire la velocità massima consentita.
Ciò è particolarmente utile durante la sostituzione di
una pompa 101U/R da 2 giri/min con una pompa
120U/R a velocità più elevata.
Potenziometro
a distanza
Potenziometro
a distanza
200 giri/min
2 giri/min
0 giri/min
Tensione 0V 10V
Velocità
massima
consentita
200 giri/min
Velocità
Velocità
massima
consentita
2 giri/min
