2.6.7 Avvio/arresto a
distanza quando viene
premuto AUTO

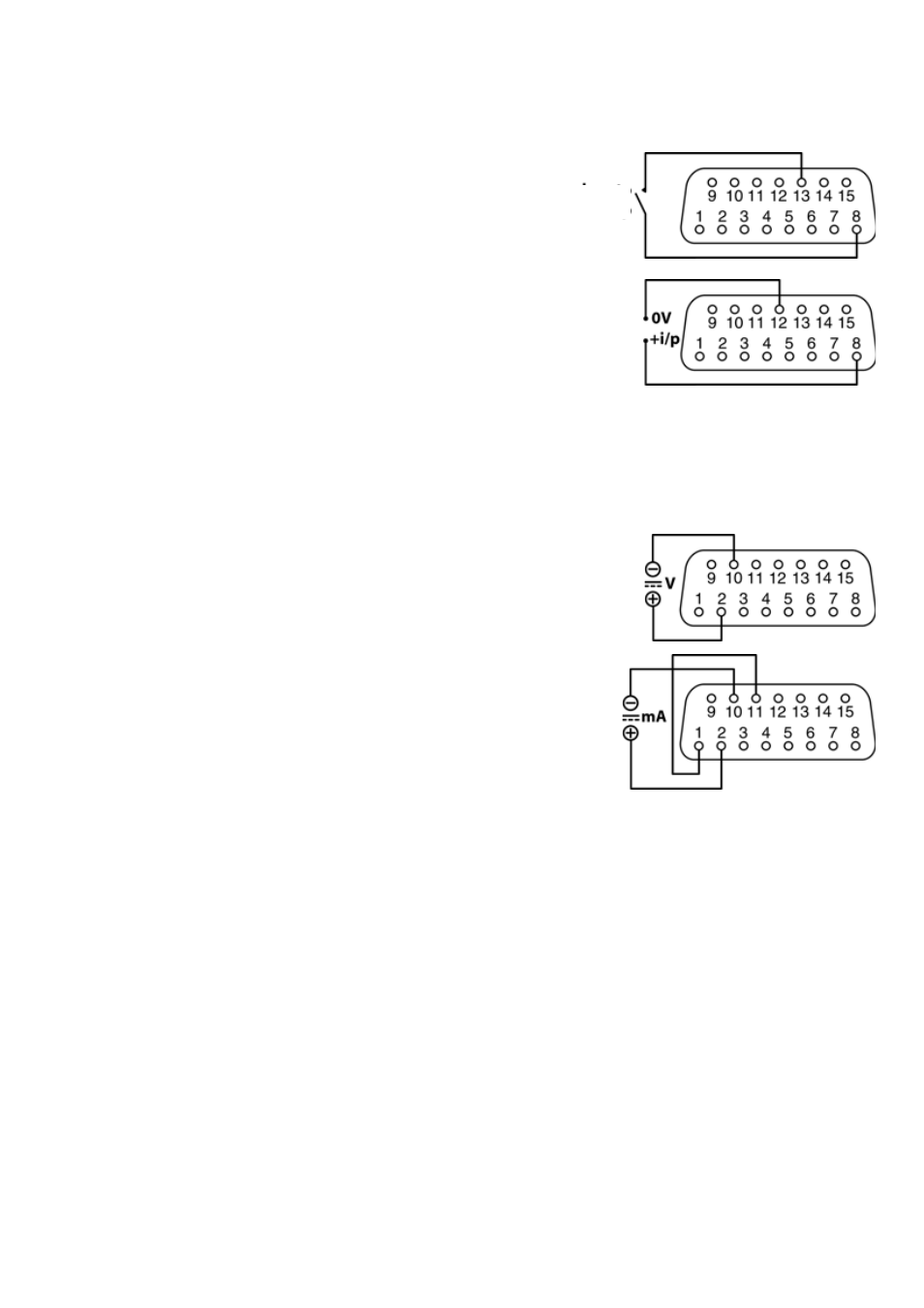

Installare un interruttore tra i pin 8 e 13.
OPPURE
Applicare un segnale logico TTL al pin 8, la messa a
terra al pin 12.
Vedere 2.6.1 Avvio/arresto a distanza quando non
viene premuto AUTO per istruzioni sull’arresto/avvio
a distanza se non è stato premuto AUTO.
2.6.8 Velocità: input
analogico
Se si preme AUTO, è possibile controllare la
velocità della pompa a distanza mediante un
segnale analogico di processo entro l’intervallo
0- 10V o 4-20mA. La pompa fornisce una portata
maggiore per un segnale di comando progressivo.
Segnale tensione
0-10V c.c. Impedenza d’ingresso: 24k Ω.
Collegare una sorgente di tensione: il terminale
negativo al pin 10; il terminale positivo al pin 2.
Segnale corrente
4-20mA. Resistenza input: 250 Ω.
Installare un collegamento tra i pin 1 e 11.
Collegare una sorgente di corrente: il terminale
negativo al pin 10; il terminale positivo al pin 2.
Chiudere per
arresto
Segnale logico
alto per arresto
